汽车剪式千斤顶运动仿真结构设计

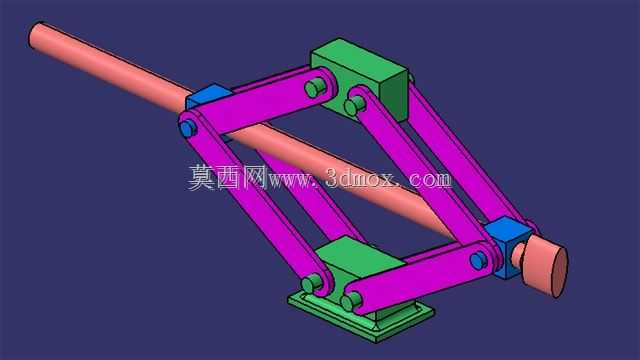

　　日常乘用车维保场景里，剪式千斤顶是随车配套最常见的轻量化举升工具，相比液压立式千斤顶，它折叠后占用储物空间极小，自重控制在同举升吨位液压产品的三分之一左右，完全适配家用轿车后备箱备胎槽的安装边界，不会额外占用行李装载空间，是私家车主更换备胎、汽修门店开展底盘快速检修作业时的核心辅助工装。这套剪式千斤顶的结构设计，核心采用对称双组剪叉连杆布局，上下两端分别设置承载托块与底部支撑座，中间穿设传动螺杆作为动力输入部件，通过螺杆的正反向旋转，带动两组剪叉臂绕铰接销轴做开合动作，实现顶部托块的垂直升降动作，整个传动过程无额外液压管路、密封元件，结构故障率远低于液压类举升产品，日常存放无需考虑油封老化、液压油泄漏等维护问题，

　　哪怕在-30℃的低温户外环境、或是高海拔低气压区域，也不会出现液压产品常见的举升力衰减、动作卡滞问题，完全适配随车工具全地域使用的需求。从结构设计逻辑来看，这套剪式机构的铰接点全部采用同轴销轴定位，两组剪叉臂的孔位同轴度公差控制在0.05mm以内，避免升降过程中出现侧向偏摆，防止托块上的车辆支撑点滑脱引发安全风险；传动螺杆采用梯形螺纹设计，具备可靠的机械自锁特性，当螺杆停止转动时，剪叉臂的受力会通过螺纹副的摩擦力实现锁止，无需额外加装锁止销、止退卡块等结构，哪怕举升过程中操作人员误松开施力部件，托块也不会出现突然下坠的情况，从结构根源上保障作业安全。底部支撑座采用加宽平底设计，接触地面的支撑面做了防滑压纹处理，在平整水泥路面、

　　压实的非铺装路面上都能获得足够的支撑摩擦力，避免举升过程中底座侧滑；顶部托块的接触面做了内凹弧度设计，刚好匹配乘用车底盘侧边的加强筋支撑位，举升时不会刮蹭底盘钣金、不会挤压底盘护板，定位后不会出现横向滑移。整套机构折叠后的整体厚度不超过60mm，长度控制在350mm以内，完全适配绝大多数A0级到B级乘用车的备胎槽储物空间，展开后最低举升高度适配家用轿车120mm左右的底盘离地间隙，最高举升高度可以达到380mm，足够支撑车辆将轮胎抬离地面100mm以上，满足换胎作业的空间需求。在运动仿真的设计过程中，所有铰接销轴的位置都设置了转动副约束，传动螺杆与螺母座之间设置螺旋副约束，完全还原实际操作时的动作逻辑：转动螺杆末端的施力头，

　　螺母座沿螺杆轴向移动，带动剪叉臂同步开合，整个运动过程中各部件无运动干涉，铰接点的转动角度、螺杆的进给行程都和实际量产产品的参数完全匹配，既可以作为汽修专业教学的演示模型，帮助学员理解剪叉举升机构的力传递逻辑，也可以作为结构设计人员开发轻量化举升工装时的参考案例，通过调整剪叉臂的长度、铰接点位置、螺杆螺距等参数，快速衍生出适配不同举升高度、不同承载吨位的剪式举升结构，比如适配新能源汽车电池更换的低位举升支架、适配仓储轻型物料搬运的小型升降平台等衍生结构。从受力传递路径来看，顶部托块承受的垂直载荷，会通过上端的两个铰接点平均分配到两组剪叉臂上，再通过剪叉臂传递到底部支撑座，整个受力路径上的应力集中点全部做了圆角过渡处理，避免长期交变载荷下出现铰接点开裂、臂体变形的问题；螺杆的受力沿轴向传递，无径向弯矩，对螺杆的抗弯强度要求远低于悬臂类支撑结构，在保证足够承载能力的前提下，可以将螺杆直径控制在更小的尺寸，进一步降低整套工具的自重。和常见的齿条式千斤顶、立式液压千斤顶相比，剪式结构的运动过程更平稳，升降过程中托块的水平偏移量控制在2mm以内，举升时车辆不会出现明显的横向晃动，对于没有太多维保操作经验的普通车主来说，操作门槛更低，只需要配套的摇柄转动螺杆即可完成举升和下降动作，不需要掌握复杂的泄压操作、锁止操作流程，哪怕是首次使用的用户，也能快速完成车辆举升作业。
