弹簧式压力过载保护安全阀结构设计

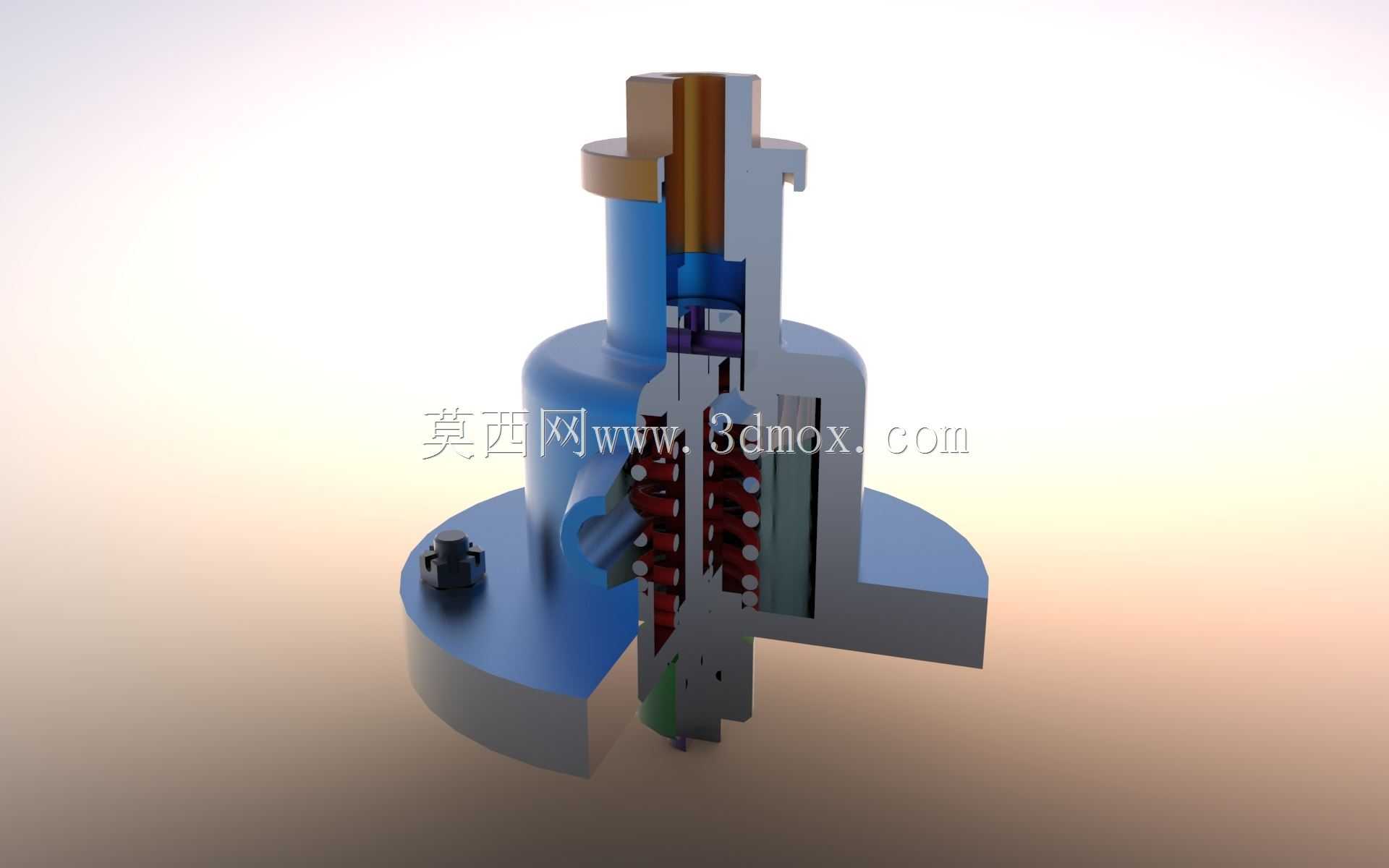

　　在承压流体输送系统、压力容器配套、工业管路布设的工程场景里，安全阀是最后一道被动安全防护部件，其核心作用是在系统内部压力超过预设安全阈值时，自动开启泄放多余压力介质，待系统压力回落至额定工作区间后自动闭合，避免管路、容器因超压发生破裂、介质泄漏甚至爆燃事故，广泛应用在化工流体管路、压缩空气系统、液压动力单元、小型承压储液罐等场景中。这款安全阀采用弹簧直接载荷式结构设计，核心泄压执行部件依靠预压缩弹簧提供密封压紧力，对比先导式安全阀结构更简单，动作响应直接，对小通径、中低压工况的适配性更强，日常维护无需额外配置控制管路，拆装检修的门槛更低。从结构布局来看，模型采用半剖展示形式，能清晰看到内部的弹簧排布、阀瓣密封副、调节螺杆、

　　进出口连接端的细节：顶部的外螺纹调节结构用于调整弹簧预压缩量，以此匹配不同的开启压力设定需求，调节到位后可通过侧面的锁紧螺钉固定位置，避免设备运行过程中振动导致设定压力偏移；中部的阀瓣与阀座采用锥面配合密封，密封面接触应力均匀，泄压后回座的密封可靠性更高，阀瓣导向段与阀体中腔的配合间隙控制在合理范围，既保证阀瓣升降动作无卡滞，又避免介质侧流导致阀瓣偏磨；对称布置的圆柱压缩弹簧提供稳定的轴向压紧力，弹簧中径与有效圈数经过匹配计算，保证全开启行程内弹簧力变化幅度控制在允许区间，避免开启后压力陡降导致阀门频跳。阀体下部采用法兰式安装边界，法兰端面预留密封槽位置，可适配非金属平垫片或金属缠绕垫片，

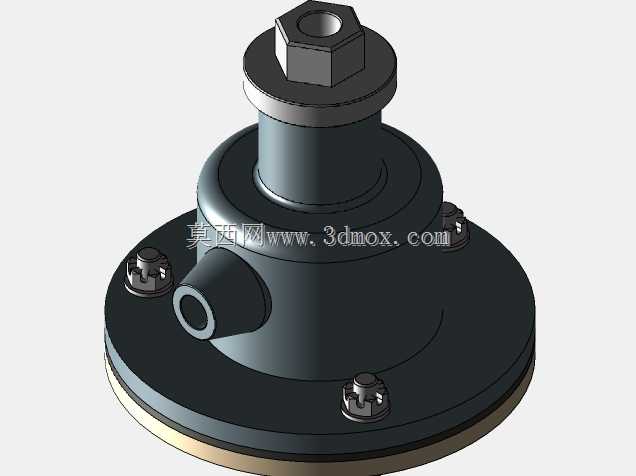

　　安装时通过圆周均布的螺栓完成与设备接口的紧固，法兰连接的密封面平面度有严格公差要求，避免安装后出现密封面渗漏；顶部的调节端外螺纹采用标准管螺纹规格，可配套防护帽避免外部灰尘、水汽侵入弹簧腔，防止弹簧锈蚀导致弹力衰减。设计过程中需要重点考量几个核心参数的匹配：首先是弹簧刚度与开启压力的对应关系，预压缩量对应的弹簧力需要大于额定工作压力下介质作用在阀瓣上的轴向推力，同时保证超压时阀瓣能快速达到全开启高度，满足额定泄放量要求；其次是阀瓣的升程限制，中腔内部的台阶结构用于限制阀瓣最大开启高度，避免弹簧过度压缩导致塑性变形，同时保证泄放通道的通流面积匹配系统最大泄放需求；另外还要考虑介质流向的流道设计，阀体内部的流道采用圆滑过渡结构，

　　减少介质泄放时的流阻，避免高速介质冲刷密封面导致密封面过早损坏。在实际选型适配时，需要先确认被保护系统的最大工作压力，将安全阀的开启压力设定为工作压力的1.05-1.1倍，同时核对接口法兰的压力等级、通径尺寸与现场安装位匹配，还要根据介质特性选择对应的密封面与阀体材质，比如普通水、压缩空气工况可采用铸铁阀体配橡胶密封，腐蚀性介质则需要匹配不锈钢材质与硬质合金密封面。这款模型的结构细节完整还原了弹簧式安全阀的核心装配关系，各零件的配合公差、装配间隙都符合常规工程设计规范，可作为结构设计参考、教学演示模型使用，也能用于同类产品改型设计时的结构参照，帮助设计人员快速理清弹簧加载式泄压阀的动作逻辑与零件排布逻辑，减少初期方案设计的重复建模工作量。需要注意的是，实际工程应用中安全阀属于强制校验类安全部件，出厂前以及定期检修时都需要经过压力校验台整定开启压力，确保动作压力准确，回座密封可靠，建模时的尺寸参数可根据实际工况的通径、压力等级需求做等比例缩放或局部结构调整，比如高压工况可将弹簧设计为内外嵌套的双弹簧结构，提供更大的密封压紧力，大通径工况则可在阀瓣处增加反冲盘结构，提升阀门开启的迅速性，减少压力超调量。
