往复式蒸汽机主滑动轴承结构设计

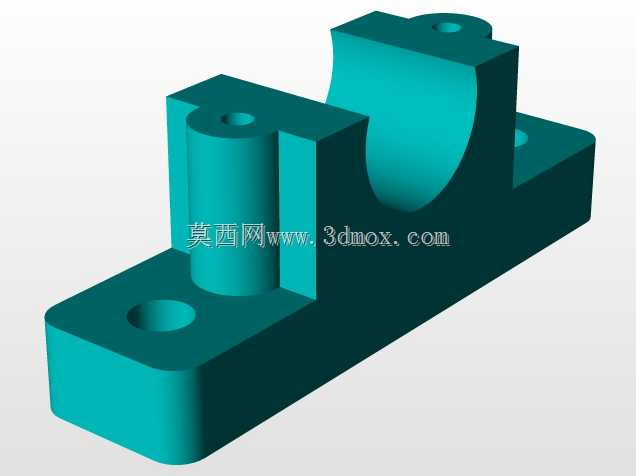

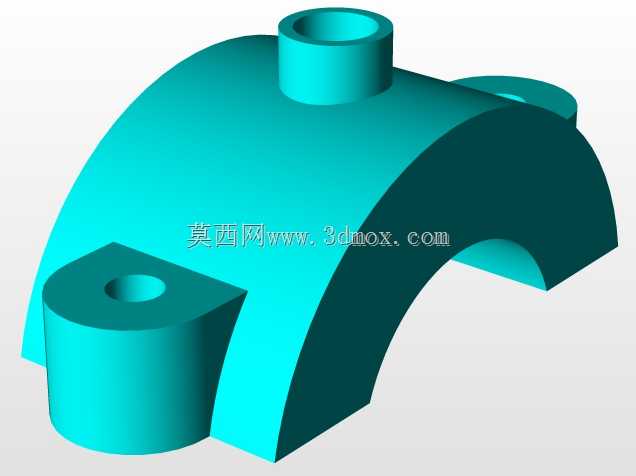

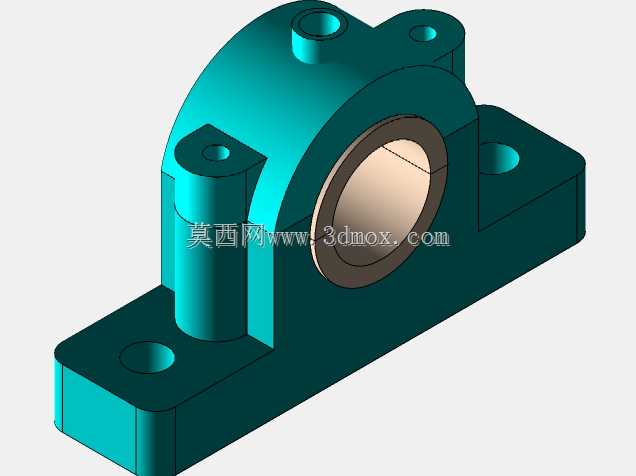

　　在往复式蒸汽动力设备的轴系布局中，主轴承承担着曲轴主轴颈的全工况支撑任务，其结构合理性直接决定动力输出端的运行稳定性与整机大修周期。这款剖分式滑动轴承采用上下对合的分体结构设计，底座为一体化铸造的安装基座，两侧延伸出带螺栓通孔的安装耳板，可通过地脚螺栓直接固定在设备的机身安装平面上，安装耳板的孔位同轴度、基座底面的平面度均按照动力设备的安装公差要求设计，避免装配后出现轴系偏斜导致的偏磨问题。轴承上盖与底座通过两侧的定位凸台实现径向定位，配合连接螺栓完成锁紧，上下结合面处加工有定位止口，可保证装配后轴承内孔的圆度误差控制在允许范围内，同时方便后期检修时无需拆卸端盖与轴上连接件，即可直接拆开上盖完成轴瓦检查、刮研与更换作业，

　　大幅降低动力设备的现场维护工作量。轴承内孔镶嵌有轴瓦结构，轴瓦与轴承座之间采用过盈配合加定位销的固定方式，防止轴瓦在运行过程中出现随轴转动的窜动问题，轴瓦内表面预留有润滑油槽的加工空间，可适配不同的润滑方式，无论是稀油压力润滑还是油脂润滑都能通过调整油槽布局满足供油需求，保证轴颈与轴瓦之间能形成稳定的动压油膜，降低滑动摩擦副的磨损速率。从安装边界来看，轴承底座的安装孔间距、轴承中心高、内孔直径均按照对应规格往复式蒸汽机的曲轴参数匹配设计，中心高尺寸严格匹配曲轴的轴线高度要求，保证曲轴安装后与气缸中心线的位置度符合设计公差，避免出现活塞连杆组的偏磨问题。轴承上盖顶部加工有注油孔与油杯安装位，可直接安装标准规格的油杯或者润滑油管接头，

　　无需额外进行改装加工。两侧的连接螺栓采用对称布局，螺栓规格按照最大爆炸压力下的轴承载荷计算选型，保证在设备满负荷运行、甚至出现瞬时过载冲击时，上下轴承的结合面不会出现开缝，避免轴瓦错位引发的烧瓦故障。在实际应用场景中，这类滑动轴承相比滚动轴承具备更高的承载能力与抗冲击性能，非常适配往复式蒸汽机这类存在周期性交变载荷、冲击载荷的动力设备，能够有效吸收曲轴运行过程中产生的振动，降低轴系的噪声水平。设计过程中充分考虑了铸造工艺的可行性，轴承座的壁厚均匀过渡，避免出现壁厚突变导致的铸造缩孔、应力集中问题，所有转角处均设计有工艺圆角，既可以降低铸造难度，也能减少应力集中带来的结构失效风险。

　　轴承的分体结构也给三维建模过程中的参数化设计提供了便利，可通过调整内孔直径、中心高、安装孔距等核心参数快速衍生出适配不同功率等级蒸汽机的主轴承系列，缩短同系列产品的设计迭代周期。在装配验证环节，该结构可通过虚拟装配完成干涉检查，确认轴承上盖与曲轴曲柄、连接螺栓与周边机身结构的安全间隙，避免实际加工装配后出现零部件干涉的问题。同时轴承座的底座底面设计有足够的接触面积，可将轴系传递的载荷均匀分散到机身安装面上，避免局部压应力过大导致的机身变形。轴瓦的宽度尺寸按照轴承比压的计算值选取，保证运行过程中轴瓦比压处于材料允许的范围内，防止比压过大导致的油膜破裂、轴瓦烧损问题。
