UCP206立式带座外球面轴承结构

　　在轻工输送线、小型农机、食品加工设备的传动布局里，这类立式带座外球面轴承的出镜率一直很高，很多做非标设备的工程师在做支撑端选型时，最先考虑的就是这类安装便捷、调心性能优异的支撑部件。不同于需要配合轴承座单独装配的深沟球轴承，UCP系列带座轴承把轴承本体和铸造安装座整合为一体，省去了座孔公差匹配、轴承定位卡簧选型的步骤，对现场安装的容错率更高，尤其适合那些安装基准面加工精度不高、长轴传动存在轻微挠度的工况。

　　从实际使用场景来看，这类轴承常被用在带式输送机的托辊支撑、小型包装机械的辊筒传动端、农用脱粒机的转轴支撑、风机的叶轮轴固定端，很多工况下环境存在粉尘、轻微溅水的情况，外球面轴承自带的密封结构能一定程度阻挡杂质进入滚道，搭配铸造成型的立式座，整体的刚性足够应对中等载荷的径向受力，同时能承受小幅度的轴向窜动。很多现场运维人员反馈，这类带座轴承更换效率远高于分离式轴承座组件，只需要拧下两个安装螺栓、松开轴承顶丝就能完成替换，不需要重新校准座孔同轴度，大幅缩短了设备停机维护的时间。

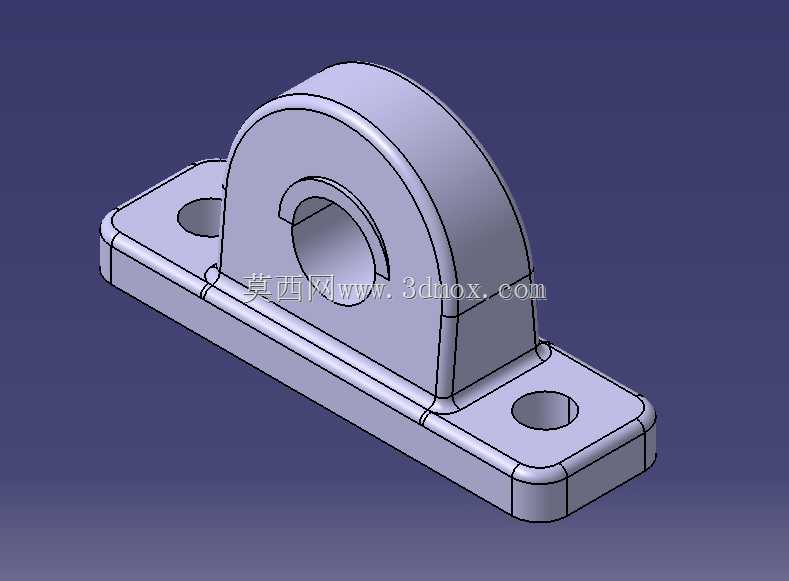

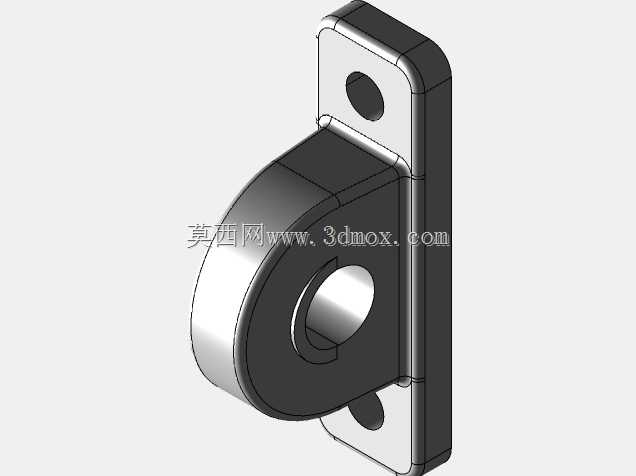

　　从设计逻辑上看，这个模型完整还原了立式座的结构特征：底部是带两个安装通孔的长方形安装底板，底板边缘做了铸造圆角过渡，避免应力集中在直角位置，两个安装孔的中心距是选型时最核心的安装边界参数，对应UCP206的标准安装距，设计时只要在安装基板上按照对应孔位打沉孔或者通孔，就能直接完成固定，不需要额外做定位止口。轴承座的主体部分是向上凸起的半圆承托结构，和外球面轴承的外球面配合，能实现一定角度的自动调心，当传动轴出现轻微的弯曲或者安装面存在角度偏差时，轴承可以随轴偏转小角度，不会出现滚道偏载导致的早期磨损。轴承内圈伸出端带有顶丝孔，装配时只要把轴穿入内孔，拧紧两个顶丝就能完成轴和轴承内圈的周向固定，不需要额外加工轴肩、键槽，对于光轴的适配性非常好，这也是很多简易传动设备优先选它的原因。

　　做三维建模的时候，这类标准件的建模重点在于还原安装边界的所有尺寸：底板的总长度、总宽度、厚度，安装孔的孔径、孔中心距，轴承内孔的直径、轴承中心到底板安装面的中心高，这些尺寸是设备布局时做干涉检查的核心依据，一旦中心高尺寸出错，整根传动轴的水平度就会出现偏差，导致传动卡滞、密封件偏磨。模型里的铸造圆角、安装孔的沉头结构、轴承外圈和座体的配合止口都做了还原，能直接导入装配体里做静态干涉检查，也能用来出工程图的安装示意。很多新手工程师在选型时容易忽略轴承座的底板厚度，在薄钣金机架上直接安装这类轴承，会因为机架刚性不足导致运行时出现振动，这时候就需要在安装位置额外加焊加强筋，或者增加补强板，来保证支撑刚性。

　　从受力特性来看，UCP206这类带座轴承主要承受径向载荷，轴向承载能力较弱，所以在布置传动结构时，尽量不要让它承受过大的轴向力，比如长轴的热膨胀伸长量要靠另一端的游动支撑来补偿，不要让两端的固定轴承同时承受轴向挤压力。另外在安装时，顶丝的拧紧力矩要符合规范，拧得过紧会导致内圈变形，滚道间隙变小，运行时温升过快，拧得过松则会出现轴和内圈打滑，磨损轴颈。很多现场出现的轴承早期失效，都和安装时的顶丝力矩不对、安装面不平整导致的座体变形有关，和轴承本身的质量关系不大。

　　这个模型的结构细节也还原了实际产品的工艺特征：座体的分型面位置、铸造表面的拔模斜度、轴承端盖的密封槽位置，都和实际量产产品一致，用来做装配演示、运维培训的示意模型完全够用，也能作为非标设备设计时的标准件选型参考，直接调用到设备的总装模型里，不需要自己从零开始绘制，能节省不少标准件建模的时间。在做设备布局时，还要注意轴承座周围预留足够的扳手空间，方便后期拧紧安装螺栓、调整顶丝，不要把轴承座布置在被其他结构件挡住的位置，不然后期维护时会非常麻烦。
