起重作业用带外螺纹直柄吊钩结构

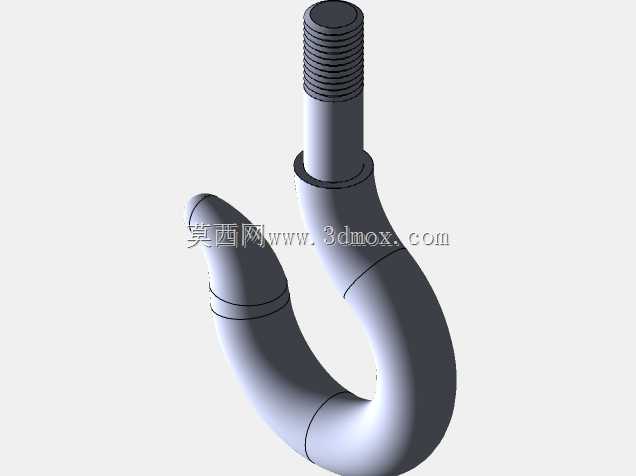

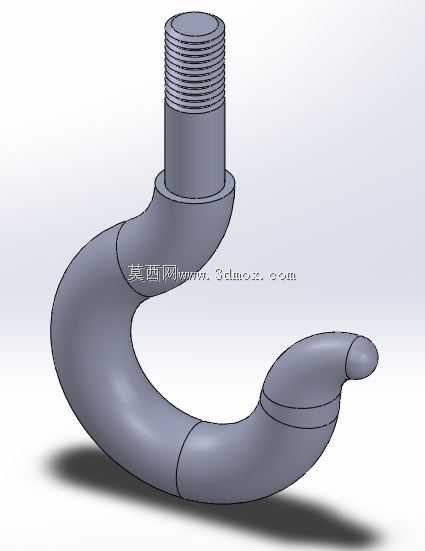

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材垂直吊运这类常规起重作业场景里，吊钩是直接承载被吊载荷的核心受力构件，整套起升机构的载荷最终都要通过吊钩传递到被吊物上，其结构合理性直接决定吊装作业的安全冗余。这个吊钩采用直柄外螺纹连接结构，和传统钩头配横梁、推力轴承的叠片式吊钩组不同，没有额外的滑轮架安装位，属于适配轻小型起重设备的紧凑式吊钩，常见搭配在电动葫芦、手动葫芦、固定式悬臂吊的起升端，也可作为吊装索具的端部配件，搭配卸扣、吊装带使用，额定承载覆盖0.5t到5t的常规轻载吊装区间。

　　从结构设计逻辑来看，钩身采用大曲率平滑弯弧结构，钩腔开口尺寸经过载荷匹配计算，既能够容纳常规直径的吊装带、钢丝绳索具的套环，也不会因为开口过大导致索具在起升过程中意外滑脱，钩尖位置做了向上的圆弧收头，没有尖锐棱角，一方面避免索具受力时被尖锐边缘切割损伤，另一方面在吊装过程中如果索具出现小幅滑移，圆弧钩尖能够起到阻挡限位的作用，防止索具从钩口脱出。钩身的截面采用渐变式椭圆截面设计，从直柄和钩身的过渡位置开始，沿着钩身弯弧的受力路径，截面尺寸随弯矩变化做对应调整，钩身最内侧受拉区域的截面厚度略大于外侧受压区域，符合曲梁受载的应力分布规律，能够在控制整体重量的前提下，让各截面的应力水平保持在材料许用应力范围内，避免局部应力集中导致的疲劳裂纹。直柄部分的外螺纹采用普通公制粗牙螺纹，螺纹长度预留了足够的螺母旋合行程，安装时可以通过双螺母锁紧的方式固定在起重设备的吊臂端部或者葫芦的起升连接板上，不需要额外加工复杂的连接槽孔，安装拆卸都比较便捷，直柄和钩身的连接位置做了大圆角过渡，没有直角突变结构，避免螺纹根部到钩身的位置出现应力集中，这个位置是吊钩受载时弯矩最大的区域，大圆角过渡能够有效分散应力，降低长期交变载荷下的断裂风险。

　　从安装边界来看，直柄的光杆段直径和配套的安装板开孔尺寸为间隙配合，安装时需要在连接板上下两侧分别加装平垫圈，增大接触面积，避免螺母锁紧时压损安装板表面，螺纹旋合长度不能小于螺纹公称直径的1.5倍，保证螺纹连接的强度足够承受额定载荷下的拉应力。钩身的整体外轮廓尺寸适配常规的吊钩安全防脱卡扣安装位，使用时可以在钩口位置加装弹簧式防脱挡板，进一步降低索具滑脱的风险，钩身表面没有多余的凸起结构，在起升和回转过程中不容易和周边的设备构件、工件发生剐蹭。这类吊钩的材料一般选用锻造优质碳素结构钢或者低合金结构钢，整体经过模锻成型后再做调质热处理，表面硬度控制在合理区间，既保证足够的强度和韧性，不会因为受载冲击出现脆断，也不会因为硬度过高导致加工装配困难。在实际选型使用时，需要注意直柄螺纹的规格要和配套的安装部件匹配，钩腔的开口尺寸要适配所用索具的直径，不能用小规格吊钩强行吊装大吨位载荷，也不能在钩身上额外焊接其他附件，避免焊接热影响区破坏材料的热处理性能，导致结构强度下降。日常运维检查时，需要重点关注直柄和钩身过渡位置、钩身弯弧的内侧受拉区有没有出现裂纹、明显的塑性变形，螺纹部分有没有出现滑牙、锈蚀卡滞的情况，如果发现钩身开口度出现超过标准范围的变形，说明已经受过超载冲击，需要及时更换，不能继续带病使用，避免吊装过程中出现断裂坠落的安全事故。
