带横向通孔的阶梯式连接滑块结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:486196
  • 带横向通孔的阶梯式连接滑块结构
  • 带横向通孔的阶梯式连接滑块结构
  • 带横向通孔的阶梯式连接滑块结构

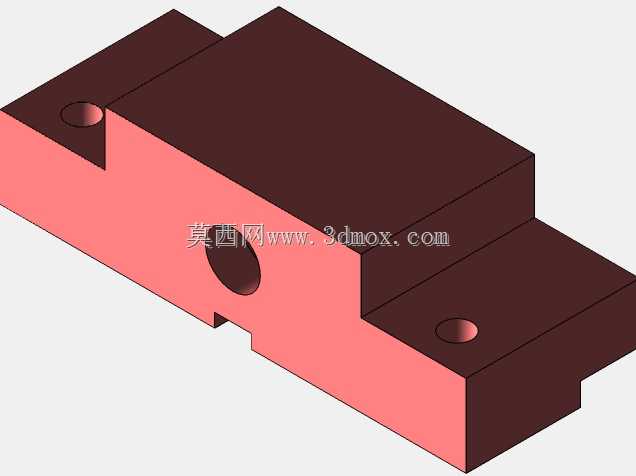

  这类带横向通孔的阶梯式滑块构件,在轻工输送线、小型工装夹具、非标自动化定位单元里的应用十分普遍,很多人在做小型工位改型的时候经常会忽略这类基础件的细节设计,最后装配时才发现干涉或者定位精度达不到要求。从实际使用场景来看,这类构件主要承担两个核心作用,一是作为滑动副的承载件,沿着配套导轨做直线往复运动,完成工位的进给、退避动作;二是作为其他执行元件的安装基座,横向的通孔就是用来穿装铰接销轴或者导向杆的,把气缸、摆杆这类动力元件的动作传递出去,很多小型压装工位、物料分拨机构里都能看到这类结构的身影。

  设计这类构件的时候,首先要考虑的是滑动面的配合公差,上下两层的阶梯结构不是随便做的台阶,下层突出的两个窄边是和导轨槽直接配合的导向边,宽度方向的公差一般要取H7/g6的间隙配合,既要保证滑动时没有卡滞,又要控制侧向的窜动量,不然上面装的执行元件动作时会有明显的晃动,重复定位精度根本没法保证。中间的横向通孔不是简单的光孔,从结构来看孔的一端做了沉台设计,这个沉台是用来容纳销轴端部的卡簧或者轴套挡边的,避免销轴在往复动作时从孔里窜出来,孔的内径和销轴的配合要根据载荷来选,如果是带冲击的分拨动作,要选H7/k6的过渡配合,再配装紧定螺钉固定;如果是需要经常摆动的铰接场景,就要选H8/f7的间隙配合,孔内壁还要预留油槽位置,方便定期加注润滑脂减少磨损。

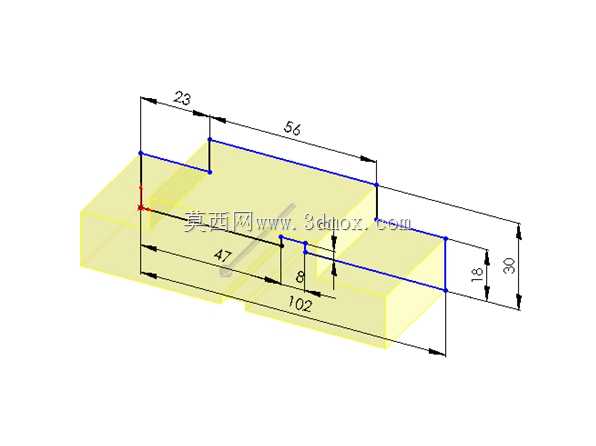

  从安装边界来看,构件顶部的两个沉孔是用来固定上方安装的其他零件的,沉孔的深度要刚好容纳内六角螺丝的头部,不能突出构件的上表面,不然会和上方安装的零件产生干涉,两个沉孔的中心距要严格和上方被固定件的安装孔距对齐,公差控制在±0.02mm以内,不然装配的时候螺丝会别劲,时间长了螺丝容易断裂。构件的总长度要匹配对应工位的行程,一般要比最大行程长出10mm左右,避免滑动到行程端点时构件从导轨里脱出来,阶梯部分的高度差要和导轨的槽深匹配,下层导向边的高度不能超过导轨槽的深度,不然装配后构件会被架起来,滑动面没法完全贴合,磨损会急剧加快。

  很多新手在建模这类零件的时候,容易忽略边角的倒角处理,所有的锐边都要做C0.5的倒角,一是装配的时候不会割手,二是滑动的时候不会刮伤导轨的配合面,横向通孔的两端也要做倒角,方便销轴穿装的时候对准,不会把孔口的毛刺挤到配合面里。另外构件的材质一般选45号钢就可以满足大部分场景的使用要求,如果是在潮湿或者有腐蚀的环境里使用,可以换成304不锈钢,但是要相应调整配合间隙,因为不锈钢的热膨胀系数比碳钢大,温度变化大的场景里如果间隙留小了很容易出现卡滞。如果是用于高速滑动的场景,还可以在下层导向面上镶嵌聚四氟乙烯的耐磨条,减少金属直接接触的磨损,延长构件的使用寿命,这时候建模的时候就要预留耐磨条的安装槽位置,槽的深度要比耐磨条的厚度小0.2mm,让耐磨条装配后有一定的压缩量,保证和导轨面完全贴合。

  在实际选型替换的时候,还要注意构件的整体重量,在满足结构强度的前提下,可以在非配合面做减重槽设计,减少滑动时的惯性负载,降低驱动元件的功率损耗,但是减重槽不能开在受力的核心位置,比如横向通孔的周围、顶部安装沉孔的下方,这些位置是应力集中的区域,随便挖槽很容易在受冲击的时候出现开裂。另外还要考虑安装时的定位基准,一般选下层导向面的底面作为主要基准,所有的尺寸都从这个基准开始标注,加工的时候先磨平这个基准面,再加工其他的配合面,才能保证各个形位公差符合设计要求,不会出现平行度超差导致的滑动卡滞问题。
