双立板带底座铰接支座结构设计

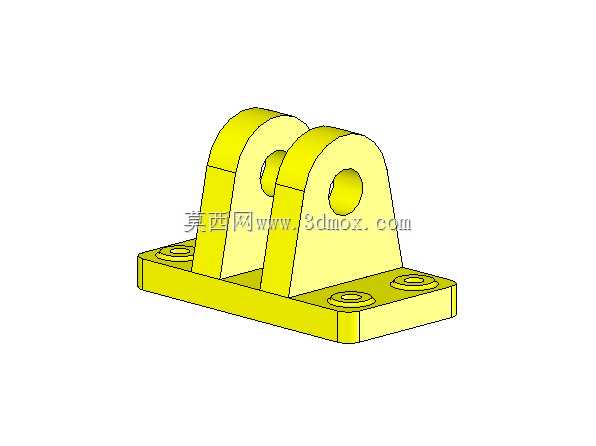

　　这类双立板带底座的铰接支座，在各类需要实现构件间转动连接的机械结构、工装夹具、轻型输送设备机架、小型工程机械的连杆机构中应用十分广泛，核心作用是为两个相对摆动的构件提供稳定的铰接支撑点，同时通过底部的安装法兰实现与机架主体的可靠固定，避免铰接点在承受径向载荷时出现偏移、变形甚至失效的问题。从结构设计逻辑来看，两块平行布置的立板是核心受力部分，立板上同轴加工的销轴孔用于穿装铰接销轴，连接需要摆动的外部构件，双立板的结构形式相比单立板铰接座，能够让销轴的受力更均衡，避免单侧受力带来的销轴弯曲、孔位磨损过快的问题，同时两块立板之间预留的间隙，可以根据配套铰接构件的连接端厚度灵活调整，适配不同厚度的连杆、摆臂类零件，通用性更强。

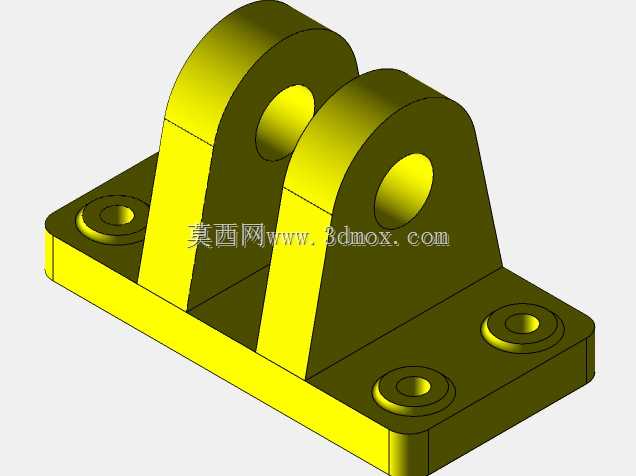

　　底部的矩形安装底座是整个支座的承载基础，底座上预留的四个沉头安装孔，分别布置在底座的四个角位置，这种孔位布局能够让安装后的紧固螺栓受力均匀，在支座承受径向铰接载荷时，不会出现单侧螺栓受力过大被剪断的风险，沉孔的设计可以让螺栓安装后头部完全沉入底座平面以下，不会突出底座表面，既避免了螺栓头部与其他运动构件发生干涉，也能让底座与安装面完全贴合，保证安装后的整体稳定性，不会出现安装翘曲的问题。在设计这类支座的时候，首先要明确的是铰接点的额定承载载荷，根据载荷大小确定立板的厚度、销轴孔的直径以及立板的高度，立板的高度需要满足外部铰接构件摆动时的空间需求，避免构件摆动到极限位置时与底座表面发生碰撞，同时立板与底座的连接位置需要做圆弧过渡处理，

　　减少应力集中，避免在承受冲击载荷时连接位置出现开裂。从安装边界来看，这类支座的底座平面需要与安装机架的加工面完全贴合，安装面的平面度公差需要控制在合理范围内，避免强行紧固螺栓导致底座变形，进而影响两个立板上销轴孔的同轴度，一旦销轴孔同轴度超差，会导致销轴安装后卡滞，铰接转动阻力变大，长期使用还会加剧孔和销轴的磨损。四个安装孔的位置精度也需要严格控制，孔位偏差过大会导致安装时螺栓无法顺利穿入，强行安装会带来额外的装配应力，影响支座的使用寿命。立板上的销轴孔需要做铰孔加工，保证孔的表面粗糙度和尺寸精度，与销轴的配合间隙要根据使用场景选择，频繁摆动、转速较高的铰接场景需要选择稍小的配合间隙，减少摆动时的冲击，而低速重载、

　　仅做角度调整的铰接场景可以适当放大间隙，降低加工和装配难度。在实际选型使用时，除了核对销轴孔直径、底座安装孔位尺寸这些核心参数，还要注意立板之间的内档宽度是否匹配配套构件的连接端厚度，预留合适的轴向间隙，避免铰接构件转动时与立板侧面发生摩擦，同时要根据使用环境的腐蚀情况选择对应的表面处理方式，户外或者潮湿环境下使用的支座需要做镀锌或者喷塑处理，普通车间内部使用的做发黑处理即可满足防锈需求。这类支座相比焊接式的铰接座，整体加工成型的结构一致性更好，安装更换更加方便，不需要现场焊接加工，直接通过螺栓紧固即可完成装配，在模块化设计的机械设备中应用优势十分明显，能够大幅缩短设备的装配和维护周期，降低现场施工的难度。
