4000TEU级船舶动力推进柴油机结构

　　在远洋干线集装箱运输领域，4000TEU级船舶是兼顾近远洋航线适配性、港口靠泊灵活性与运营经济性的主力船型，其核心动力源的船用柴油机，直接决定船舶的航速稳定性、燃油经济性与长航程可靠性，这类主机的三维结构建模，是船舶动力系统选型匹配、机舱布局校核、轴系对中验算的核心基础资料。从实际应用场景来看，该型柴油机作为船舶主推进动力装置，需适配跨太平洋、亚欧等长航线的持续高负荷运行工况，同时要应对不同海域海况变化下的负载波动，还要满足机舱狭小空间内的安装、运维操作空间预留要求，建模过程中需要充分还原设备与周边轴系、舱壁、管系的相对位置关系，避免实船安装阶段出现干涉问题。

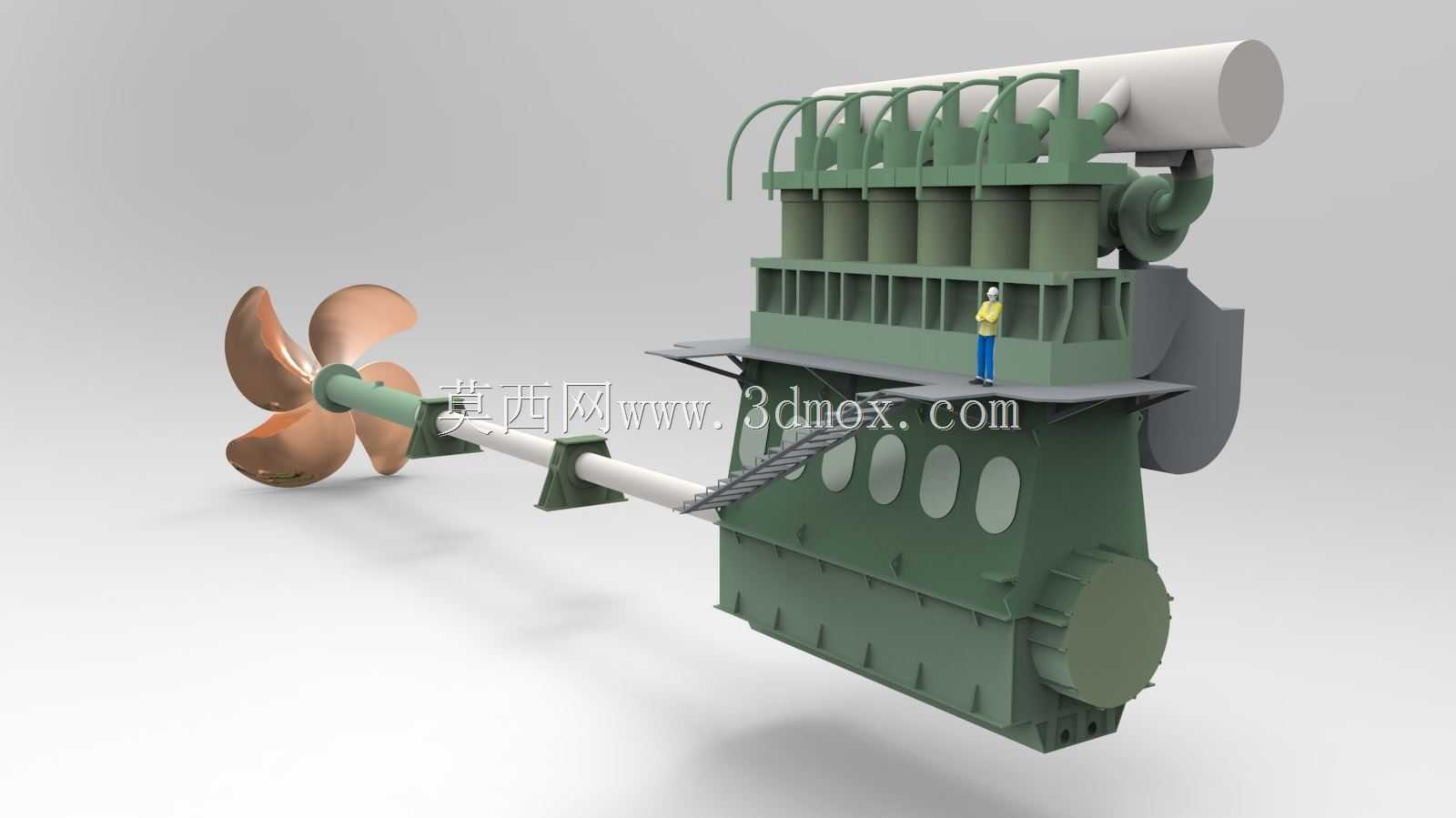

　　从设备实际用途出发，该柴油机通过燃烧重油将化学能转化为旋转机械能，经中间轴、尾轴传递动力至螺旋桨，推动船舶航行，同时还要兼顾驱动轴带发电机的动力输出接口，为船舶航行阶段的日常用电提供部分动力，降低辅机的燃油消耗。建模时针对其核心功能模块做了分块结构还原：主体缸体部分采用模块化分层建模思路，将缸盖、缸套、活塞连杆组、曲轴箱、油底壳等部件按实际装配层级拆分，每个部件的连接法兰、螺栓孔位都按实机安装尺寸还原，方便后续做装配干涉检查与维修拆装模拟；前端输出端精准还原了与中间轴连接的法兰盘结构，包括止口定位尺寸、螺栓分布圆直径、端面跳动基准面等关键安装边界，确保轴系对中验算时的参数准确性；侧部的进排气系统、燃油喷射单元、滑油滤器模块、冷却水管路接口都按实际布置位置还原，预留了与机舱管系对接的接口坐标，方便后续开展机舱整体管路布局设计。

　　设计思路上，该模型优先保障安装边界尺寸的准确性，所有外部轮廓尺寸、安装基座的定位尺寸、外接接口的坐标参数都严格对标实船应用的主流船用低速机参数，缸体长度、宽度、高度方向的安装预留间隙都按船舶建造规范要求做了对应体现，基座的地脚螺栓孔位分布与船体机舱内的主机基座结构完全匹配，避免出现模型导入船舶总装模型后无法对位的问题。考虑到船舶动力系统的运维需求，模型中对日常运维需要操作的部件，比如燃油滤器拆装位置、滑油加注口、缸盖检修空间、曲轴箱道门的开启范围都做了空间预留还原，能够支撑运维通道的布局校核，避免实船建造完成后出现运维操作空间不足的问题。

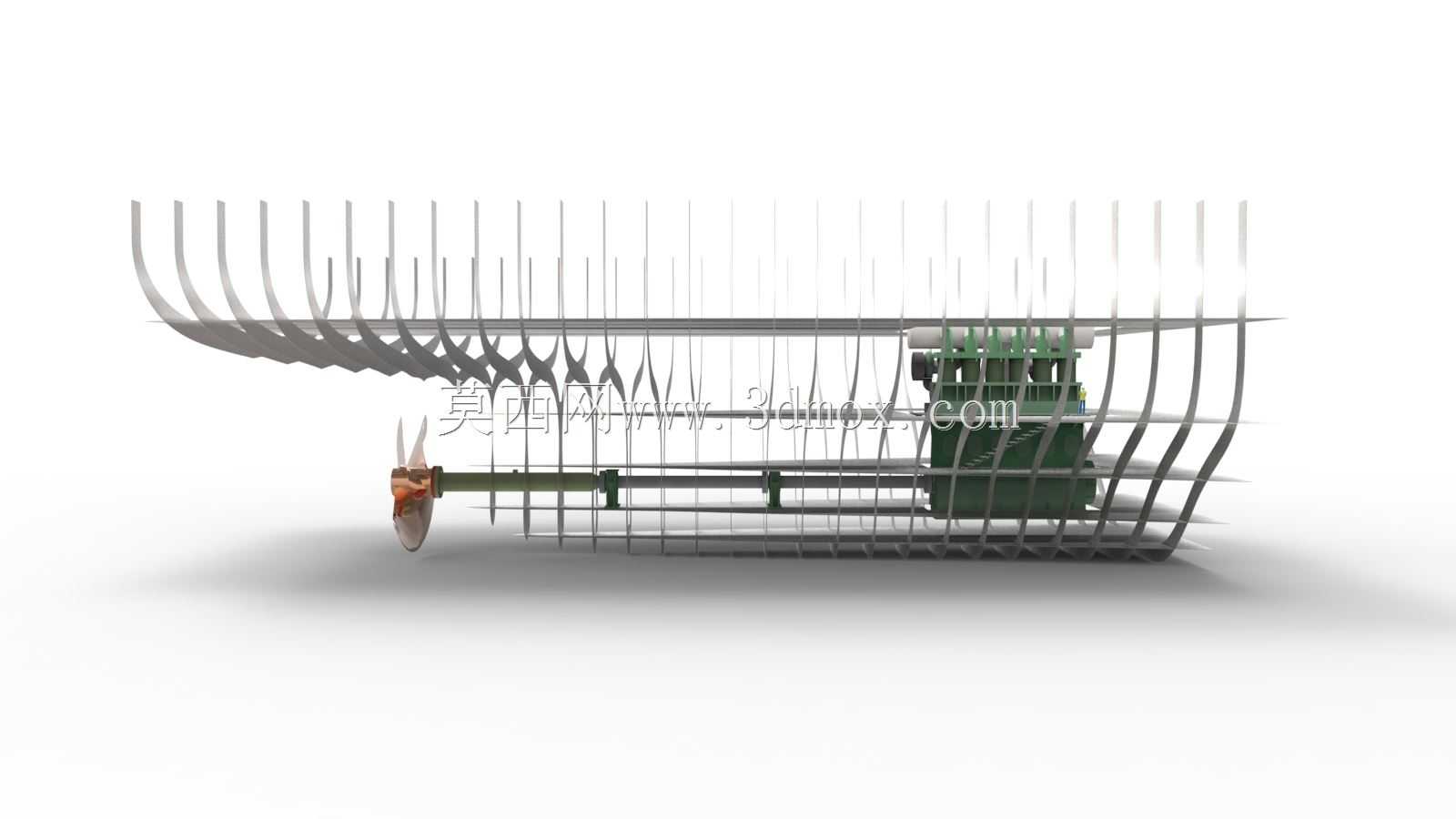

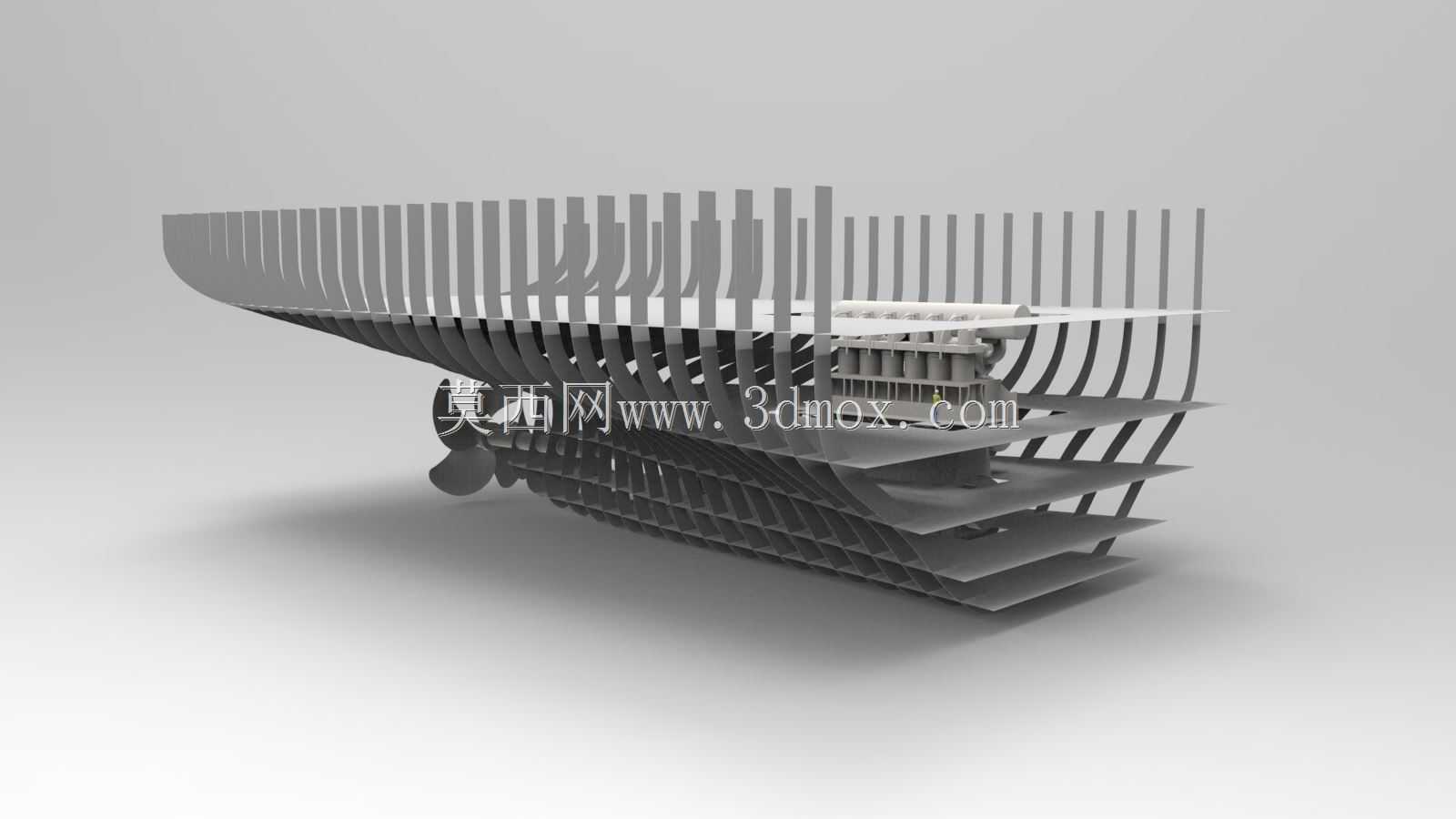

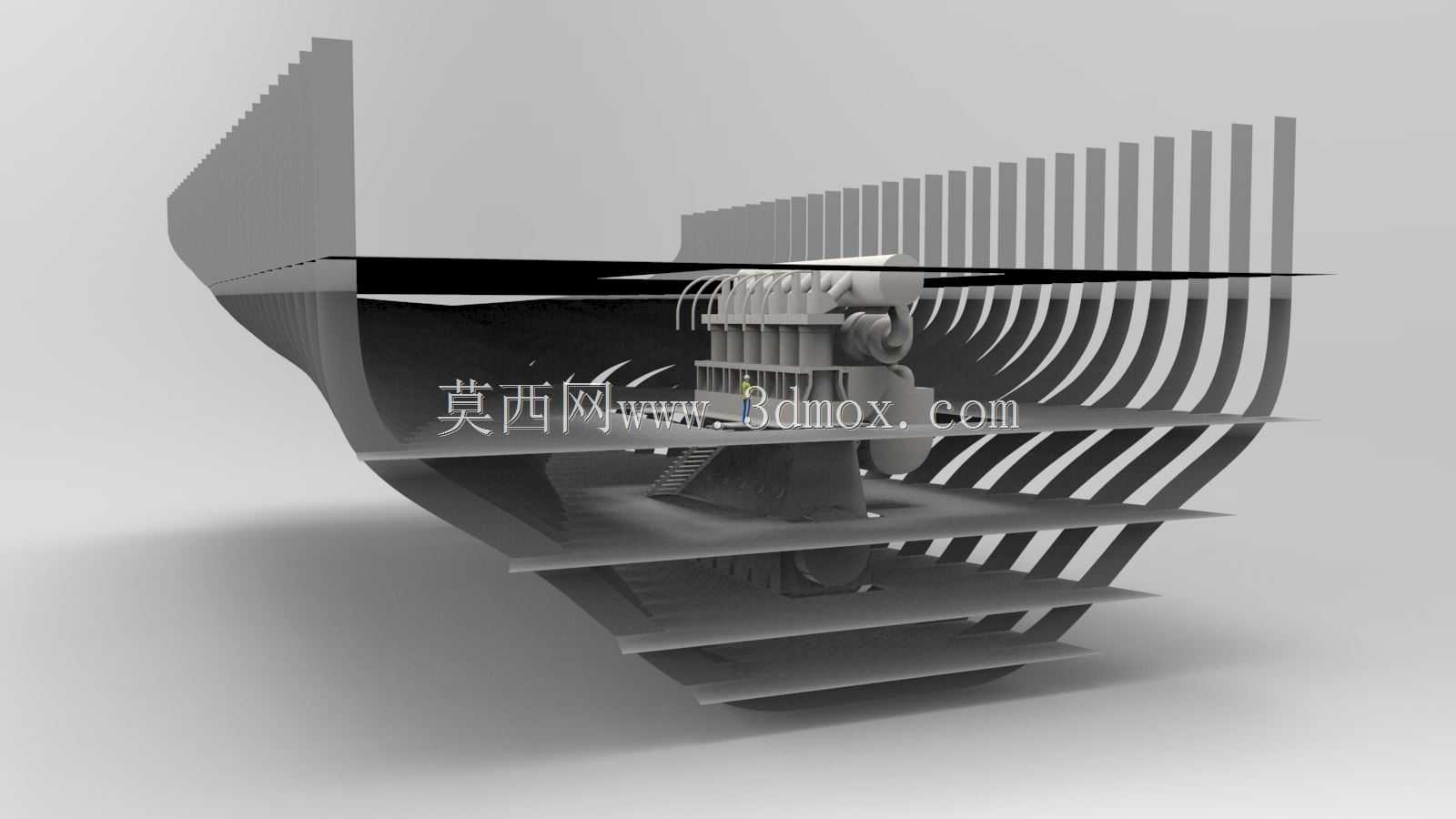

　　外形尺寸方面，该型柴油机作为适配4000TEU集装箱船的低速主机，整体长度沿船舶纵向布置，宽度方向适配机舱双层底上方的主机安装空间，高度方向预留了与机舱吊梁的安全距离，确保主机大修时缸盖等重型部件可以通过机舱行车顺利吊出。安装边界上，主机基座的垫块厚度调节范围、侧向支撑的安装位置、轴向止推轴承的定位基准都在模型中做了明确体现，轴系中心线的定位基准与螺旋桨轴的中心线保持同轴，建模时还原了轴系找正的基准面标识，方便后续开展轴系校中计算。此外，模型中还还原了主机与周边附属设备的相对位置关系，包括前端的转速传感器安装位、侧部的高压油管排布、顶部的排气管接口位置，这些细节的还原能够让模型直接应用于机舱布局的三维评审，无需二次调整结构位置。

　　对于结构设计从业者而言，这类主机模型的核心价值不在于外观渲染效果，而在于结构参数与安装边界的准确性，能够直接对接船舶总体设计的动力系统匹配计算，在初步设计阶段就可以通过模型校核主机与机舱结构的匹配度，提前发现安装干涉、运维空间不足、管系走向不合理等问题，减少实船建造阶段的设计变更。建模过程中针对船用柴油机的大尺寸、重载荷特性，对基座连接结构的受力支撑点做了对应体现，能够支撑后续的主机基座结构强度验算，确保船体结构能够承载主机运行过程中的振动与重量载荷。同时，模型的分块结构设计也方便后续开展主机的拆装工艺模拟，对船厂的主机安装工序规划、运维人员的操作培训都有实际参考价值，区别于仅做外观展示的渲染模型，该结构模型完全面向工程实际应用场景，所有结构细节都服务于船舶设计、建造、运维全流程的实际需求。
