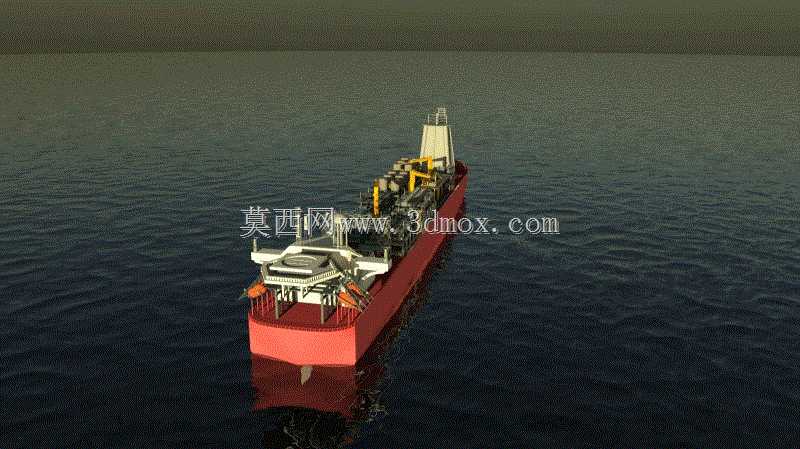

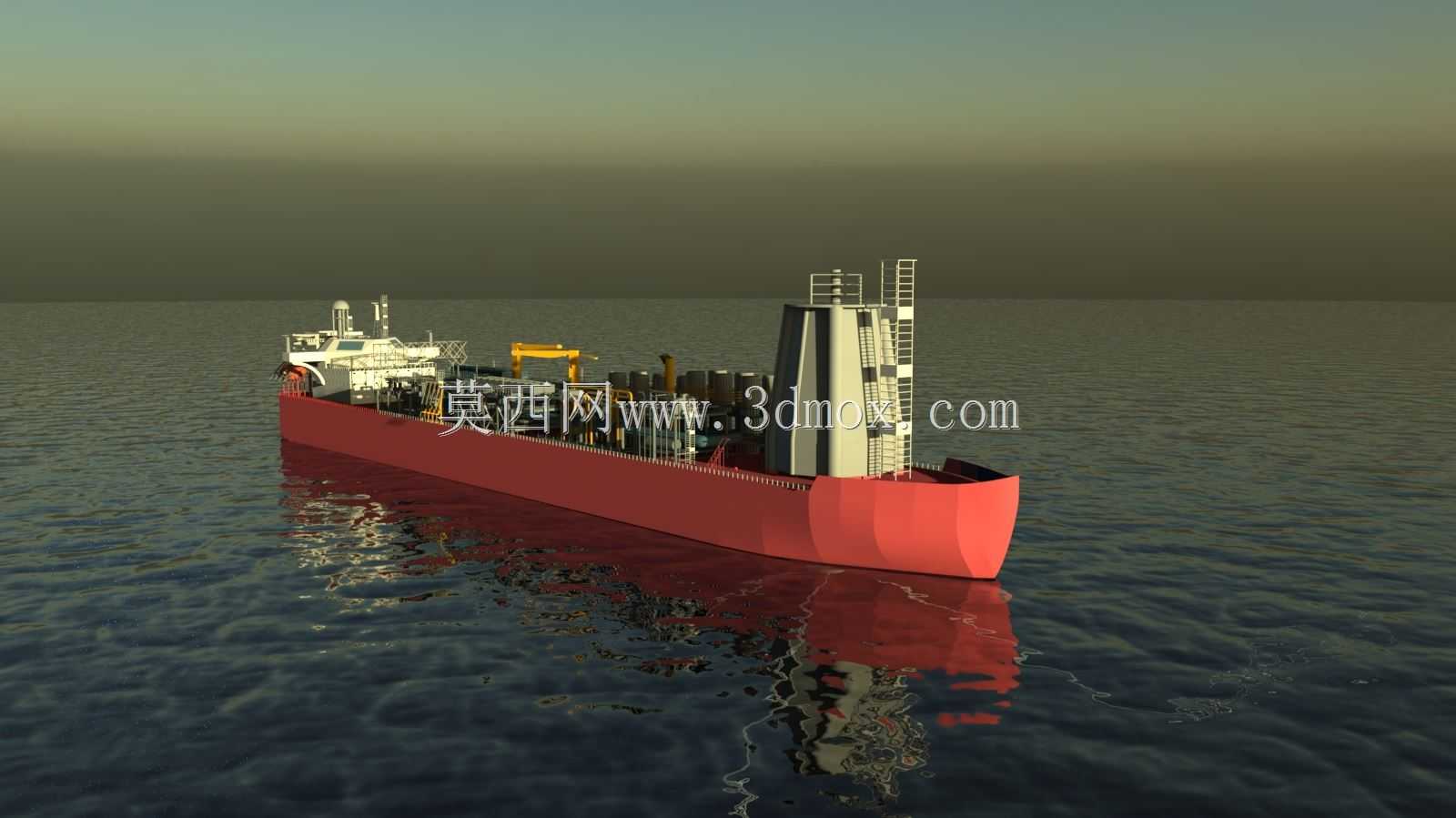

浮式生产储油卸油装置海上作业渲染模型

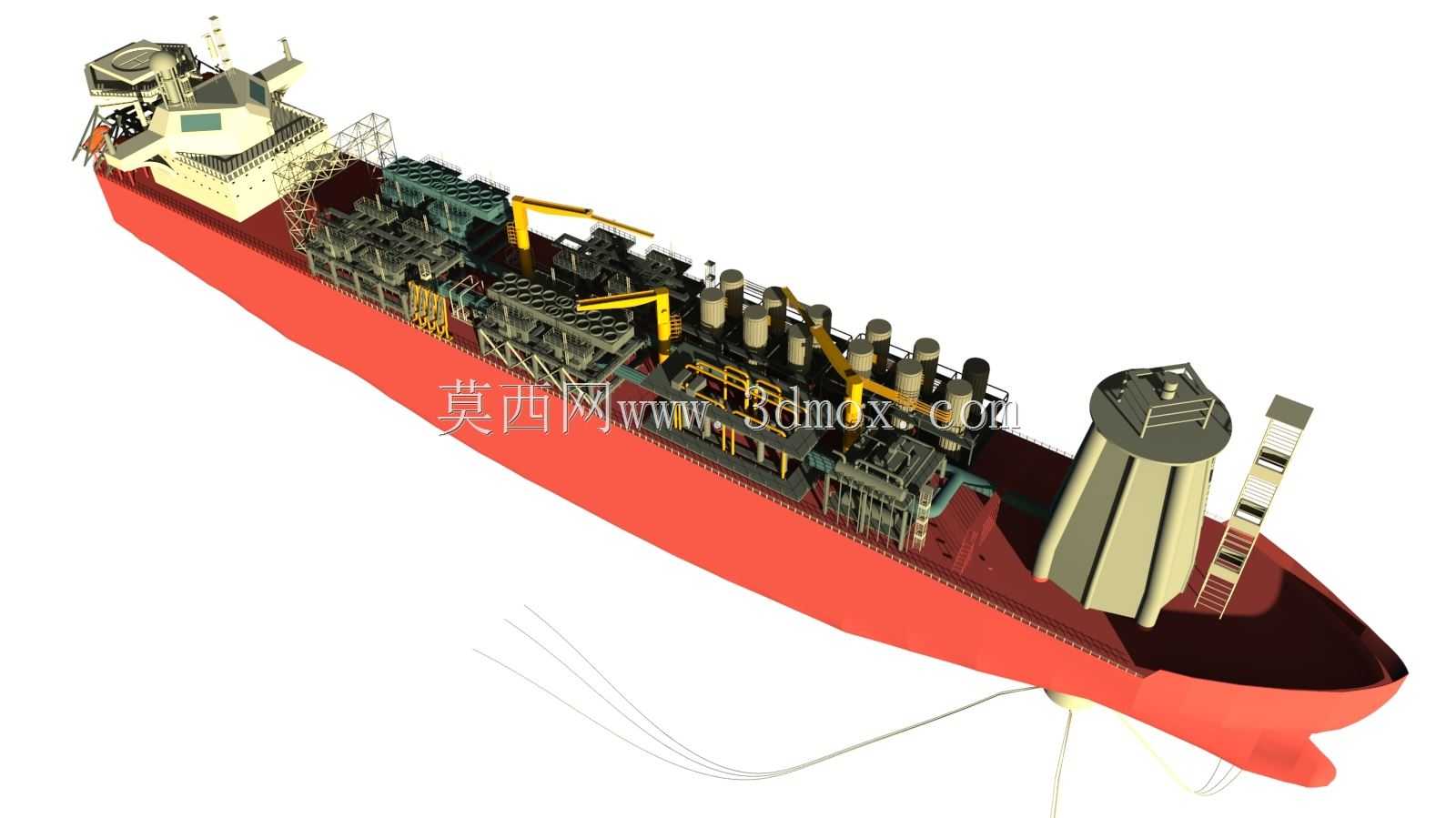

　　该模型还原的是海上油气开发核心装备浮式生产储油卸油装置的作业状态，这类装备是当前深海油气田开发的主流载体，区别于传统固定式采油平台，它可通过系泊系统长期锚定在目标海域，适配从浅海到千米级水深的开发需求，尤其适合边际油田、深水油田的滚动开发，能大幅降低海上油气开发的前期基建投入，缩短油田投产周期。从模型呈现的结构来看，船体采用了油轮级的耐波性船型设计，主甲板以上集成了整套油气处理模块，从井口采出的油气混合流体，可直接在船载处理模块完成油气水三相分离、原油稳定、天然气脱水脱烃、采出水处理回注等全流程工艺，处理合格的原油直接储存在船体的货油舱内，无需额外铺设海底长输管线连接陆上终端，待穿梭油轮靠泊后即可通过船尾的卸油系统完成外输作业，

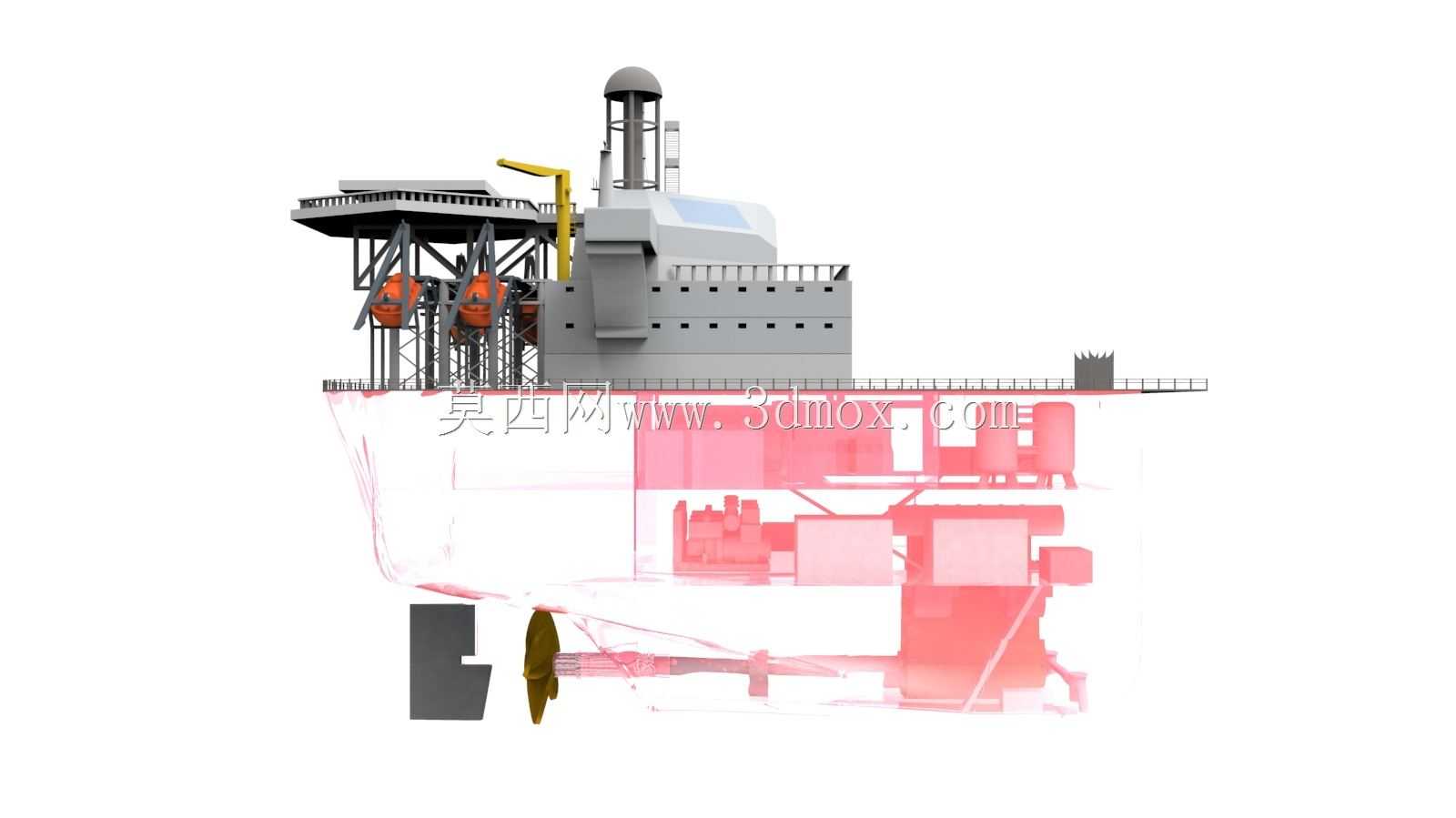

　　整套生产流程无需依赖岸基支持，可独立在海上完成连续数年的生产作业。建模过程中重点还原了上部模块的布局逻辑，生产处理区按照工艺流程走向依次排布分离设备、压缩设备、公用工程设备，模块之间预留了满足海上检修要求的操作通道与吊装空间，生活区与直升机平台布置在船艏区域，和生产处理区之间设置了满足防火防爆要求的安全间距，同时兼顾了人员通行的便捷性与应急逃生的路线规划。船体主尺度的设计充分考虑了储油能力与海上运动性能的平衡，型宽与型深的配比既保证了足够的货油舱容积，满足油田高峰产量下的储油周转需求，也控制了船体在风浪流作用下的横摇、纵摇幅度，为上部工艺设备的稳定运行提供可靠的基础，系泊系统的布置匹配作业海域的百年一遇海况条件，可抵御极端台风、

　　巨浪工况下的载荷冲击，保证装置在全生命周期内的定位可靠性。模型中还还原了甲板上的管廊排布、消防系统布局、逃生通道设置等细节，管廊按照介质类型分层布置油气工艺管线、公用工程管线、电缆桥架，避免不同介质管线之间的交叉干扰，消防系统覆盖全船所有危险区域，满足海上油气生产的最高防火等级要求。这类装备的设计需要同时兼顾船舶航行性能、海洋工程结构强度、油气工艺处理可靠性等多维度要求，建模过程中对船体线型、上部模块重量分布、重心高度都做了匹配工程实际的还原，可用于海工装备的方案展示、工艺流程演示、作业场景模拟等场景，帮助设计人员直观验证总体布局的合理性，排查模块之间的干涉问题，优化人员操作与设备检修的空间设计。
