卡林霍帕拉杜伊诺设备安装承载底盘

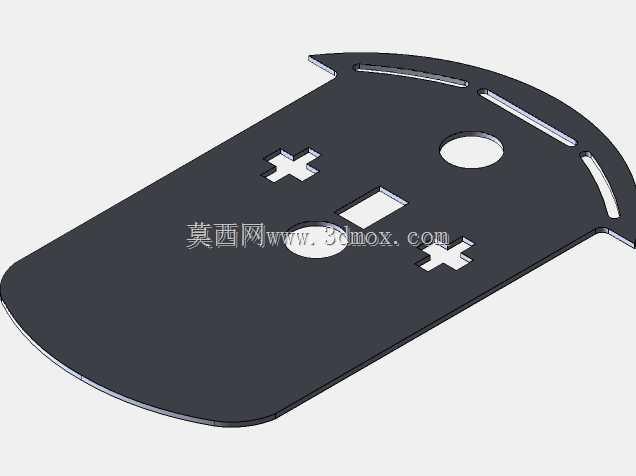

　　该钣金底盘属于小型电子设备的承载安装构件，主要应用于便携类控制终端、手持检测设备的内部结构支撑场景，日常使用中需承担内部电路板、功能按键模块、供电组件的固定承载作用，同时为设备外壳提供内部定位支撑，避免内部元器件在设备跌落、受外力挤压时出现移位、引脚脱焊等失效问题。从结构设计来看，整体采用单侧圆弧收边的类矩形轮廓，圆弧端对应设备握持区域的外形匹配，直边端对应设备接口排布的安装边界，整体板材厚度根据承载需求选用常规冷轧钢板冲压成型，边缘做了折弯翻边处理，既提升了薄板整体的结构刚性，避免平面板材受外力出现翘曲变形，也能消除板材裁切后的锐边，防止组装过程中划伤操作人员或破坏内部线材绝缘层。盘面的开孔设计完全匹配内部组件的安装需求：

　　两个十字形开孔对应设备的功能按键安装位，按键的十字定位柱可直接穿过开孔完成卡装，无需额外增加定位结构，减少组装工序；方形开孔对应设备的拨档开关安装位，开孔尺寸与开关本体的安装间隙控制在0.1mm范围内，既保证开关安装后无松动旷量，也避免开孔过大导致灰尘、水渍从缝隙进入设备内部；两个圆形开孔分别对应状态指示灯与接线过孔，指示灯开孔的沉台设计可让灯面与底盘表面齐平，避免指示灯突出被外力磕碰损坏，过孔边缘做了去毛刺处理，防止穿线时割破线材外皮。盘面边缘的三个长条形开孔为设备外壳的卡扣定位槽，组装时外壳的卡扣可直接卡入槽内完成上下壳的固定，无需额外打螺丝，提升设备组装与后期维护的拆解效率。设计过程中优先考虑了钣金加工的工艺可行性，

　　所有开孔均采用冲压一次成型工艺，无特殊异形结构需要额外激光切割或二次加工，圆弧轮廓的曲率半径统一，冲压模具加工难度低，适合批量生产。安装边界方面，底盘的整体外轮廓尺寸与设备外壳的内部安装腔尺寸完全匹配，长宽方向的安装公差控制在±0.05mm，装入外壳后无晃动旷量，翻边高度与外壳内部的定位台阶高度一致，组装后底盘不会出现上下窜动。盘面的所有安装孔位均按照内部元器件的排布坐标做了精准定位，孔位中心距的公差控制在±0.03mm，保证元器件安装后位置准确，不会出现按键卡滞、开关拨动手感受阻、指示灯偏位等问题。实际使用场景中，该底盘除了承载固定作用外，还可作为内部电路的接地载体，板材表面做了导电氧化处理，元器件的接地引脚可直接固定在底盘上，

　　减少额外的接地导线排布，优化设备内部的走线空间。针对手持设备的使用特性，底盘的圆弧端做了减重处理，在不影响结构刚性的前提下尽可能降低整体重量，提升长时间握持的使用舒适度，同时盘面的非安装区域做了平面度校准，保证电路板安装后与底盘完全贴合，避免电路板因安装面不平出现受力变形，导致板上元器件虚焊。
