手动台式钻孔辅助定位支架结构

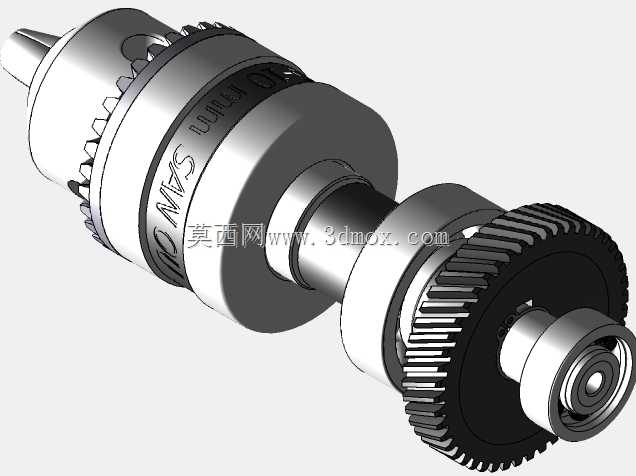

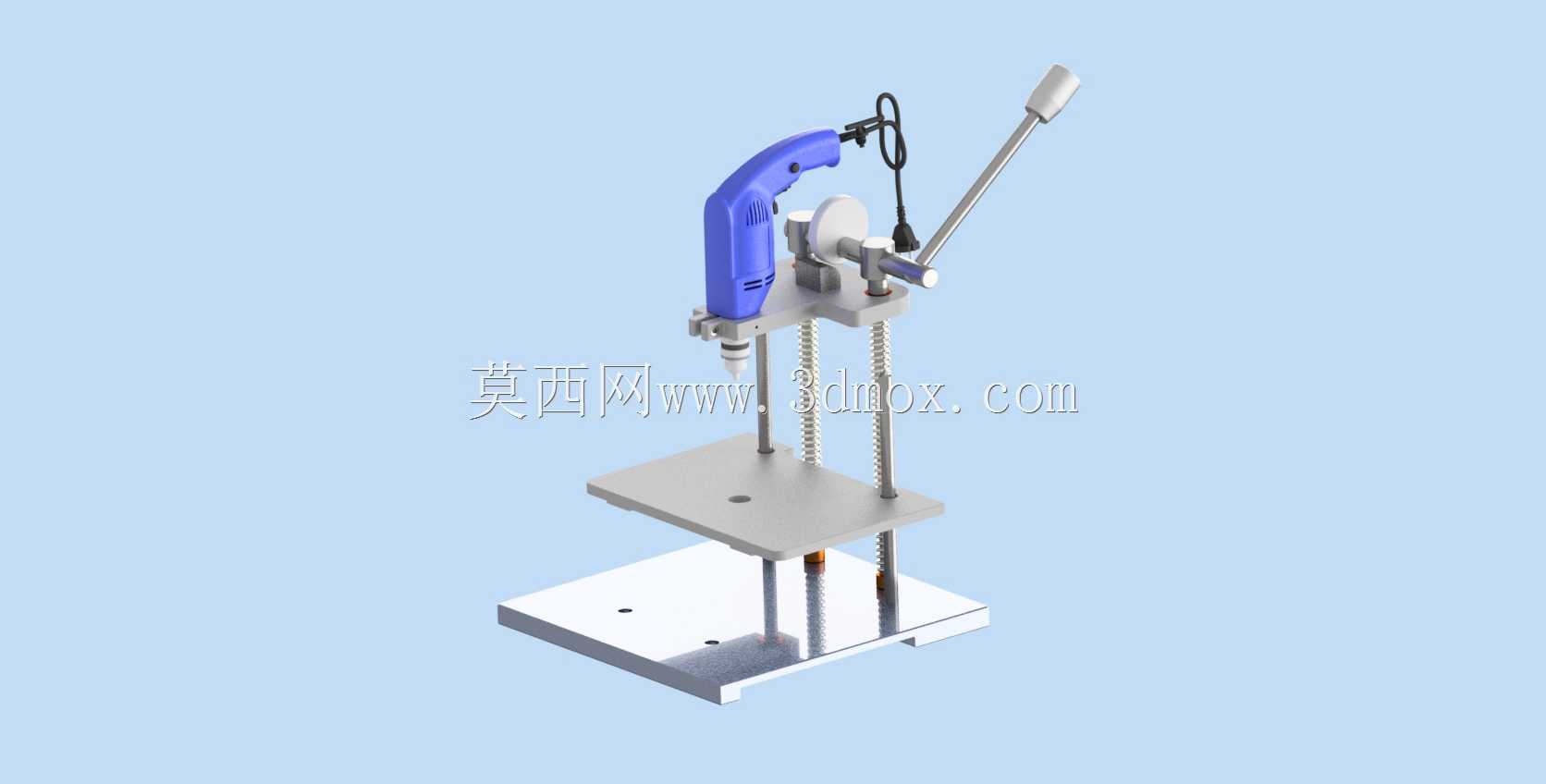

　　这款手动台式钻孔辅助支架，主要面向小型五金件加工、电子元器件引脚修配、模型制作、教学实训等场景下的小直径钻孔作业，解决手持电钻作业时进给不稳、孔位偏移、垂直度差的常见问题。从结构设计来看，整体采用双导柱垂直导向架构，两根平行布置的圆柱形导柱通过底部安装板与上层工作台板形成刚性框架，导柱表面做了硬化抛光处理，降低滑动副的摩擦阻力，保证进给过程中钻头轴线始终与工作台面保持垂直，避免斜孔、扩孔缺陷。进给操作端采用杠杆式压杆设计，通过铰接支点连接滑动安装座，操作人员施加较小的下压力即可带动电钻安装座沿导柱平稳下行，杠杆传动比经过匹配，既不会因为力臂过长导致进给量失控，也不会因为力臂过短造成操作费力，松开压杆后，

　　安装座可在复位弹性件的作用下自动回到初始上位，方便取放工件。电钻安装位采用快夹式抱箍结构，可适配市面上常见的直柄手持电钻、小型电动螺丝刀的机身直径，无需额外定制连接配件，更换工具时只需松开抱箍锁紧件即可完成拆装，适配性较强。工作台面设置了多组定位孔与T型槽预留位，可搭配通用型工件压块、定位挡块使用，针对不同外形的待加工工件，能够快速完成装夹定位，避免钻孔过程中工件移位。底部安装板预留了设备固定孔，可根据使用场景选择通过螺栓固定在专用工作台面上，也可搭配减震垫直接放置在桌面使用，安装边界灵活，既适合固定工位的批量小件加工，也适合流动维修、实训教学等临时作业场景。设计过程中充分考虑了操作安全性，压杆的握持端做了防滑纹理处理，

　　操作时手部远离钻头作业区域，导柱的上下两端都设置了限位挡块，防止滑动座超行程脱出，避免设备损坏或操作伤害。整体结构没有复杂的传动部件，日常维护只需定期给导柱滑动面涂抹少量润滑脂即可，故障率低，适合非专业设备维护人员使用。在实际加工场景中，使用该支架进行钻孔作业，相比手持电钻操作，孔位位置精度可提升至0.1mm以内，孔轴线垂直度偏差可控制在0.5°以内，能够满足大多数小型零件的钻孔精度要求，尤其是在薄板材、塑料件、小型铝件上钻孔时，可有效避免因为进给抖动造成的工件崩边、钻头折断问题。滑动座与导柱的配合间隙经过优化设计，既保证滑动顺畅无卡滞，又不会出现径向晃动，保证钻孔过程的稳定性。设备的整体高度控制在桌面作业的舒适区间，操作人员坐姿即可完成全部操作，长时间作业也不易产生疲劳。工作台面与钻头的初始间距可通过调整滑动座的初始限位位置进行调节，能够适配不同高度的工件装夹需求，最大可容纳的工件高度可覆盖日常小型零件加工的绝大多数场景。
