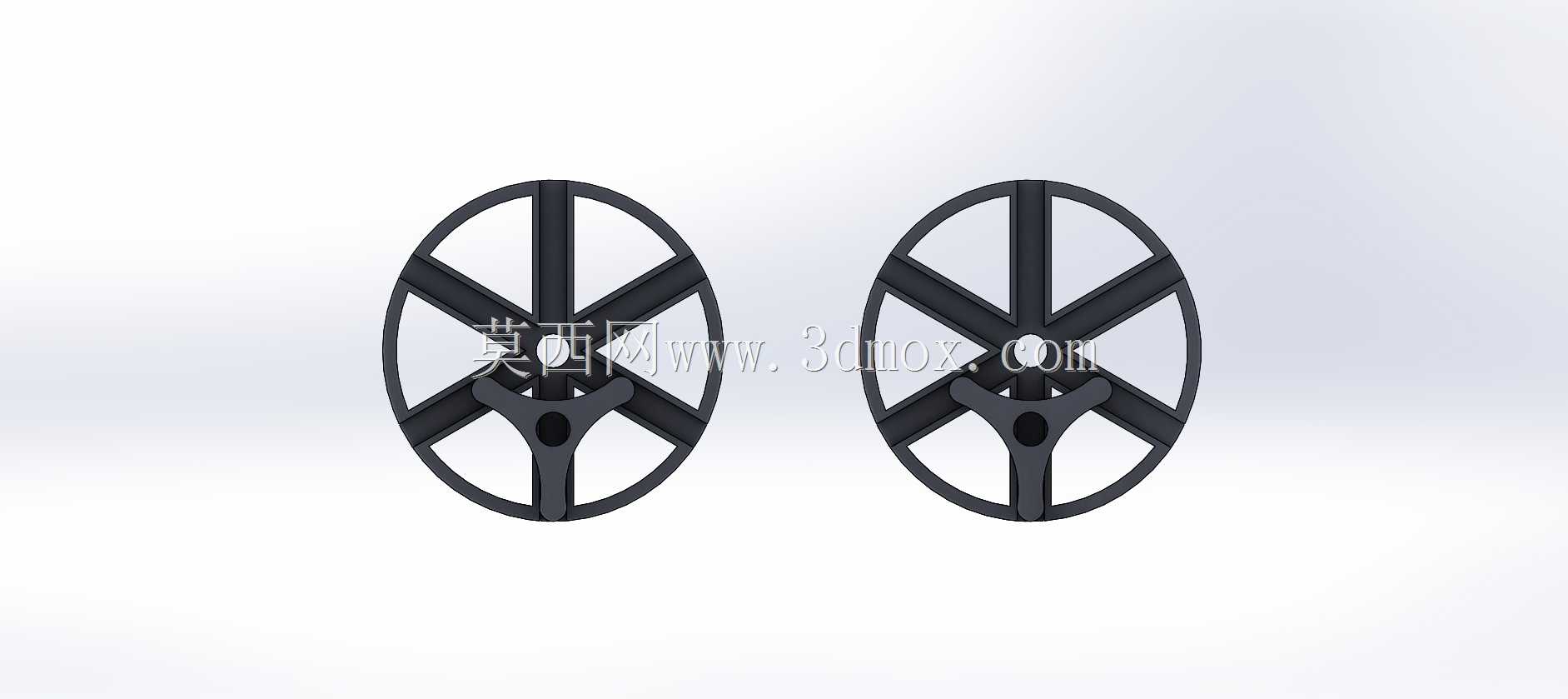

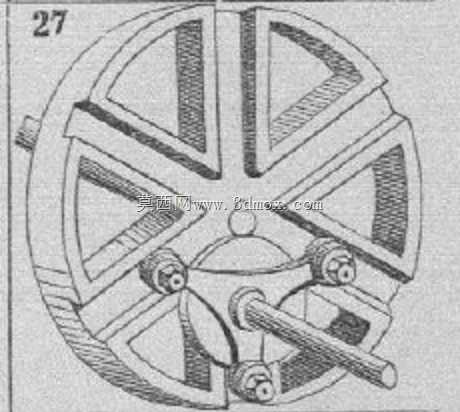

这类椭圆辐条式轮体结构,最早的应用雏形可追溯至早期机械传动装置的特殊运动需求场景,区别于常规正圆形轮盘定传动比的特性,椭圆轮廓的轮体在配套连杆、棘轮机构时,可实现非匀速的周期性运动输出,适配需要特定动作节拍的老式机械装置,比如早期的计数机构、间歇送料结构,或是需要模拟特定运动轨迹的演示类机械装置中。从结构设计逻辑来看,轮体采用对称六辐条布局,辐条沿椭圆长轴、短轴及对称角向均匀分布,在保证轮体整体结构刚度的前提下,尽可能削减了非受力区域的材料冗余,既降低了轮体自身的转动惯量,也减少了高速往复摆动过程中的动不平衡量。轮体中心的Y形定位支撑结构,是整个轮体的安装基准位,中心预留的轴孔可与配套的传动轴实现过盈配合或键连接,
三个支撑臂分别延伸至相邻辐条的交汇位置,将轴孔位置的受力均匀分散到各根辐条上,避免应力集中导致的轮体开裂问题。轮体外缘采用等宽度的轮缘设计,轮缘厚度与辐条厚度保持一致,既可以作为传动带的贴合面实现摩擦传动,也可在轮缘上加工定位齿槽,适配齿形带或链传动的啮合需求,外缘的椭圆轮廓经过曲率连续优化,不存在曲率突变的拐点,保证传动过程中接触应力的平稳过渡,不会出现瞬时冲击载荷。从安装边界来看,轮体的长轴尺寸与短轴尺寸按照特定传动比需求设定,安装时需要保证轮体的回转中心与椭圆几何中心完全重合,轴伸端的配合长度需要覆盖中心Y形支撑的全部厚度,避免悬臂安装导致的轴端挠曲,轮体两侧需要预留足够的摆动间隙,因为椭圆轮在回转过程中,
长轴端点的回转半径大于短轴端点,间隙不足会出现轮体与周边机架剐蹭的问题。在实际选型应用中,这类轮体多用于需要实现变传动比输出的轻载传动场景,比如小型自动化设备的间歇送进机构、科普类机械演示装置的动作执行端,或是老式纺织机械、印刷机械中的特定节拍传动单元,相比凸轮机构搭配连杆的结构,这种椭圆辐条轮的结构更紧凑,零件数量更少,传动过程中的噪音更低,维护时仅需要定期检查轴孔配合间隙与轮缘磨损情况即可。设计过程中需要重点关注辐条与轮缘、辐条与中心支撑位置的过渡圆角,所有转角位置都采用大圆角过渡,避免铸造或注塑成型时出现缩孔缺陷,同时也能降低交变应力作用下的疲劳断裂风险,轮体的壁厚设计保持均匀一致,防止成型过程中出现翘曲变形,影响椭圆轮廓的尺寸精度,进而导致传动节拍出现偏差。
