工业车间流体输送管道布局结构设计

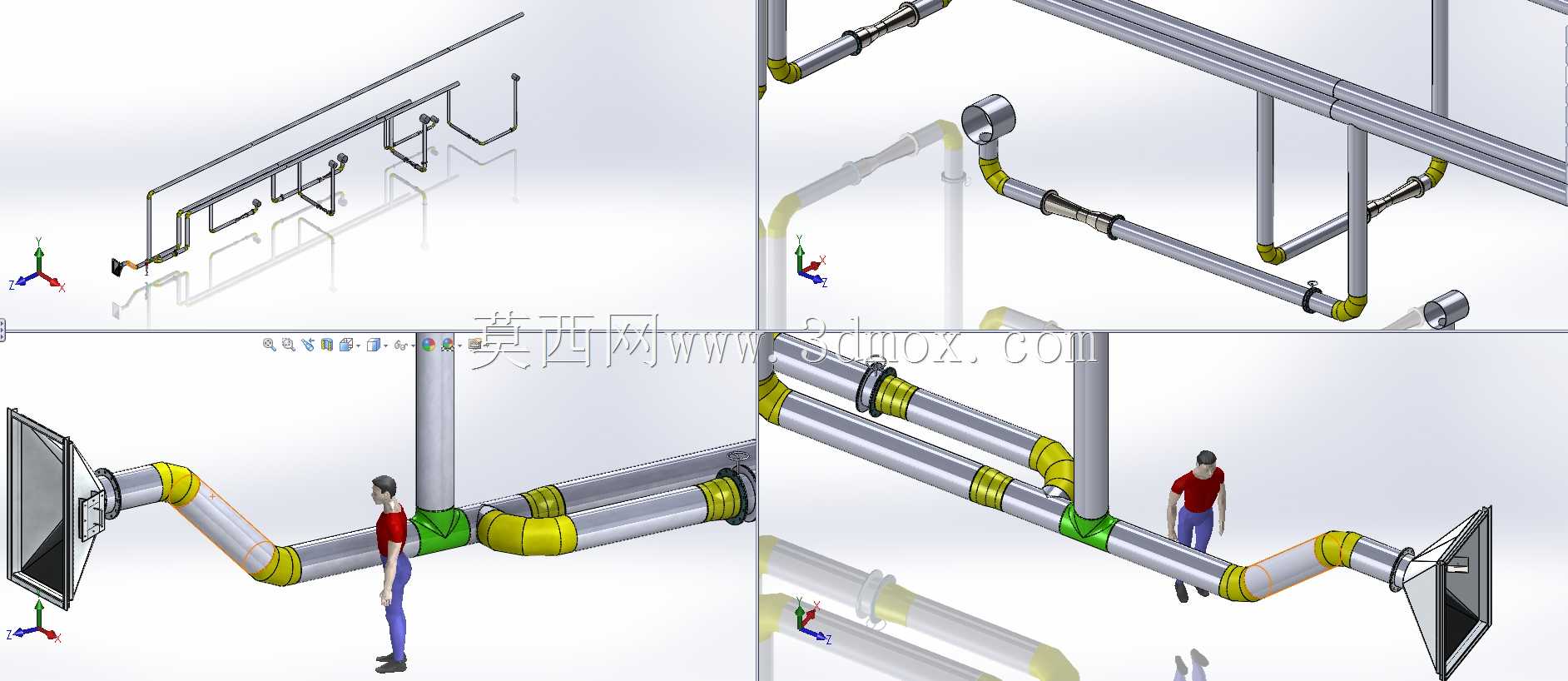

　　这套管路结构主要面向生产车间内的流体介质输送场景，可覆盖生产制程中冷却水循环、工艺气体配送、低压流体传输等多类工况的布设需求，区别于民用管路系统，工业场景下的管路布设需要同时兼顾介质流向合理性、安装操作空间预留、后期运维检修便利性三类核心诉求，设计阶段需要结合车间内的设备排布、人员通行通道、墙体与立柱的固定点位做整体统筹。从结构组成来看，整套管路包含直管段、90度转向弯头、管路对接接头、墙面固定端、中间支撑支架几类核心构件，不同功能的接头采用差异化的色标做区分，黄色标识的接头为转向密封对接位，绿色标识的接头为管路分支引出位，现场施工人员可通过色标快速识别管路节点功能，降低安装与检修阶段的识别成本。管路的固定端采用法兰式对接结构，

　　可直接与墙面侧的设备接口、墙体预留管路端口做刚性连接，对接面预留密封件安装槽位，可适配橡胶密封垫、金属密封环等不同密封形式，满足不同压力等级的输送需求。设计阶段首先梳理了车间内的介质输送点位，明确两个墙面端接口的位置与标高，结合地面人员通行、小型设备转运的净空要求，确定管路的整体布设标高，避免管路过低阻碍通行，也避免管路过高增加后期维护的操作难度。管路的转向位置全部采用大曲率半径的弯头结构，相比直角弯头可有效降低介质流经转向位置时的阻力损失，减少输送过程中的压力损耗，对于含少量杂质的流体介质，大曲率弯头也可降低杂质在转角位置的沉积概率，减少管路堵塞的风险。直管段之间采用快装式对接结构，无需现场焊接即可完成管路拼接，

　　可大幅缩短现场安装的施工周期，也便于后期某一段管路出现磨损、腐蚀问题时快速拆换，无需对整段管路做切割处理。管路的支撑点位结合直管段的长度做均匀布设，单段支撑的间距根据管路材质的刚性参数做核算，避免长距离无支撑导致管路中部下垂变形，影响接口位置的密封性能；支撑支架采用可调式结构，可在安装阶段微调管路的水平度与标高，抵消墙面施工、地面沉降带来的位置偏差，保证管路对接时的同轴度要求。在安装边界的考量上，管路与墙面的预留间隙满足保温层包覆的操作空间，即使后续需要给管路加装保温、伴热结构，也有足够的操作余量；管路下方的通行净空满足常规人员站立行走、小型物料推车通行的高度要求，不会与车间内的日常作业动线产生冲突；

　　管路的分支引出位置预留了阀门安装的接口空间，后续如果需要在管路上加装控制阀门、流量检测元件，可直接在预留位对接，无需对现有管路做大规模改动。整套管路的走向设计避开了车间内的起重设备作业范围、设备吊装预留通道，不会对车间内其他设备的安装、检修造成遮挡；管路的转角位置做了圆弧过渡处理，没有尖锐突出结构，可避免人员通行时发生磕碰风险。从实际使用的角度出发，这套管路结构可适配不同材质的管材选型，根据输送介质的腐蚀性、温度、压力参数，可更换对应材质的直管与接头构件，整体的布设逻辑、支撑结构、固定方式均可通用，无需重新做整体布局调整，可适配多数常规工业车间的流体输送布设需求，也可作为厂区管廊、设备配套管路的布设参考结构。
