卧式列管换热设备结构三维设计

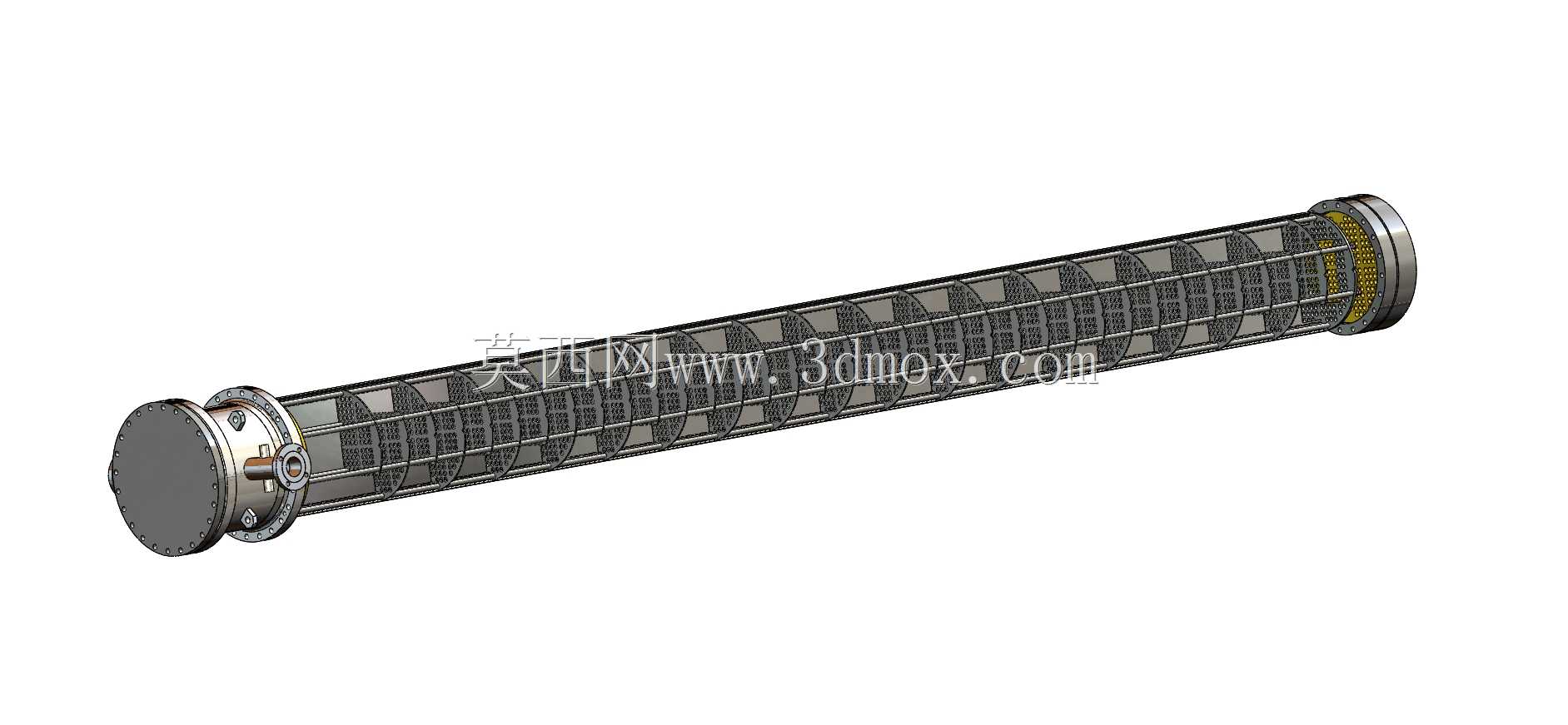

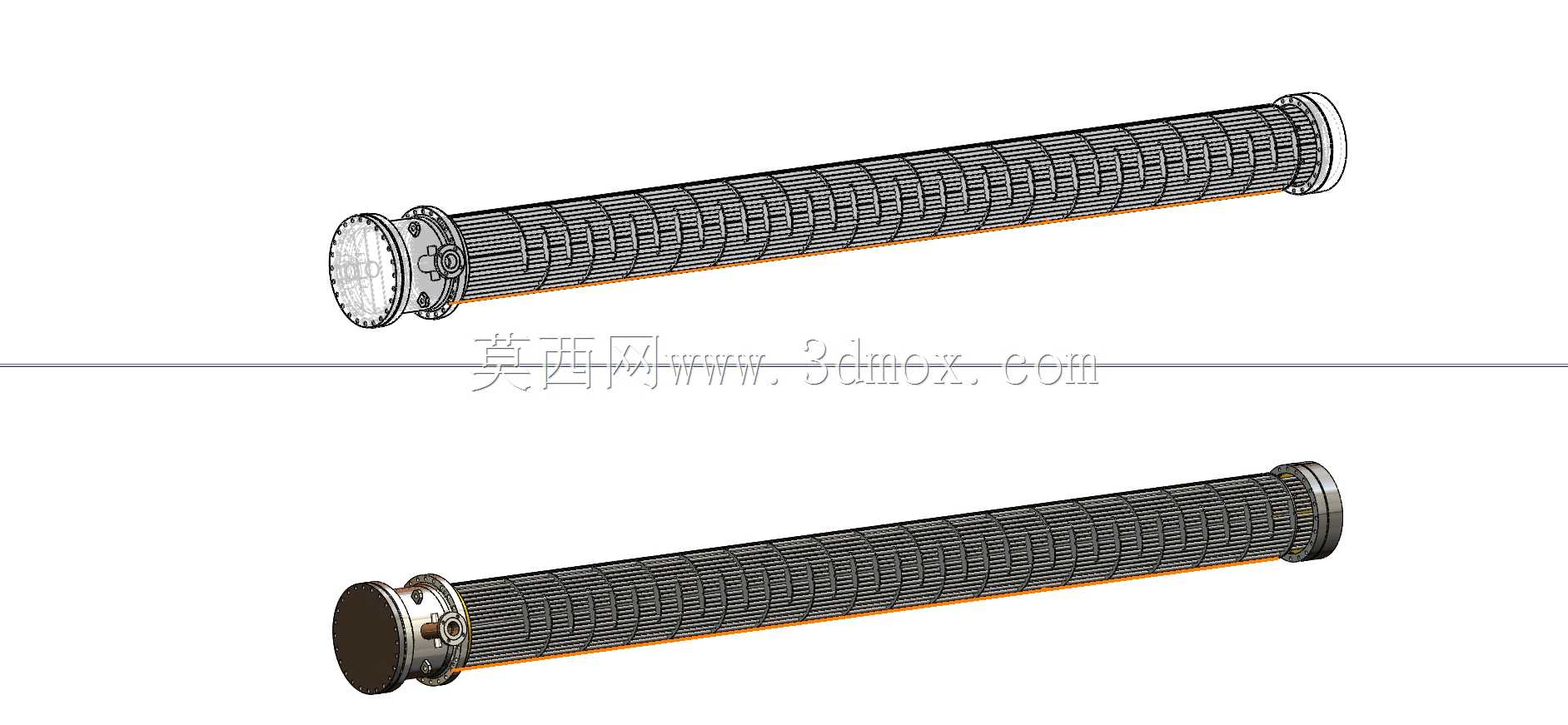

　　在化工、能源、食品加工、暖通制冷等多个工业领域，热量传递是生产流程中不可或缺的工艺环节，不同温度的流体之间需要通过特定设备完成热量交换，既满足工艺介质的温度控制要求，也能实现余热回收、介质冷凝、蒸发等核心工艺目标，列管式换热设备正是这类场景下应用最广泛的传热设备之一。本次呈现的卧式列管换热结构，采用常规的单壳程单管程布局，整体为长筒形卧式安装形态，主体由圆筒形壳体、内部管束、两端管板、封头以及接管接口组成。从结构设计逻辑来看，壳体采用等径直筒段设计，两端通过法兰与管板、封头连接，这种法兰连接结构既保证了承压状态下的密封可靠性，也方便后期检修时抽出管束清理管程、壳程的结垢，适配多数工业场景下介质存在少量杂质、长期运行易结垢的使用工况。

　　内部管束沿壳体轴向平行排布，换热管两端通过胀接或焊接的方式固定在两端管板上，管板同时承担分隔管程与壳程介质、固定管束位置的作用，避免两种换热介质发生串流。壳程内部设置有折流板结构，折流板沿管束轴向按等间距排布，一方面可以对壳程流动的介质起到导流作用，让壳程介质横向冲刷管束，避免流体直接沿壳体轴向短路流动，大幅提升壳程的传热效率，另一方面折流板上开有与换热管匹配的管孔，能够对长跨度的换热管起到支撑作用，避免换热管在介质流动冲击下产生振动变形，延长设备整体使用寿命。两端封头根据工艺需求设置有介质进出口接管，其中一端封头上还设置有排气、排液接口，方便设备启动时排净内部空气、停机时排净残留介质，避免介质残留造成内部腐蚀。从安装边界来看，

　　设备整体为卧式布置，壳体下方设置有两个鞍式支座，支座的间距根据壳体长度、重量分布做了匹配设计，保证安装后设备的重心落在两个支座的支撑范围内，避免运行过程中产生附加的弯曲应力；设备的接管接口位置、法兰尺寸均遵循常规工业管道对接标准，可直接与对应管径的工艺管道连接，不需要额外做非标转接设计。在实际选型应用中，这类结构的换热设备可适配多种工况：管程可走腐蚀性较强、易结垢的介质，因为管程流通截面规整，清洗维护更加方便，壳程可走流量较大、洁净度较高的换热介质，通过折流板的扰流作用提升换热效率；设备的承压能力可根据壳体壁厚、换热管壁厚、法兰压力等级做调整，适配从低压到中压的多数工艺场景，不管是化工生产中的物料冷却、冷凝，

　　还是区域供暖系统中的汽水换热，或是制冷系统中的蒸发器、冷凝器使用，都能通过调整换热管长度、管束数量、折流板间距来匹配具体的换热面积、压降要求。在三维建模过程中，结构设计需要重点关注几个核心配合尺寸：首先是换热管与管板的配合公差，既要保证连接后的密封性能，也要避免装配时换热管出现变形；其次是折流板的管孔与换热管的间隙，间隙过大会造成介质短路，降低换热效率，间隙过小则会增加管束穿装的难度，甚至划伤换热管外壁；另外法兰连接面的密封面尺寸、螺栓孔位置度也需要严格控制，保证现场安装时能够顺利对接，避免出现密封泄漏的问题。整体结构没有采用复杂的非标异形设计，所有零部件均遵循压力容器相关设计规范，零部件的通用性较强，制造加工难度低，后期维护更换配件也更加方便，非常适合批量应用在各类需要热量交换的工业生产场景中。
