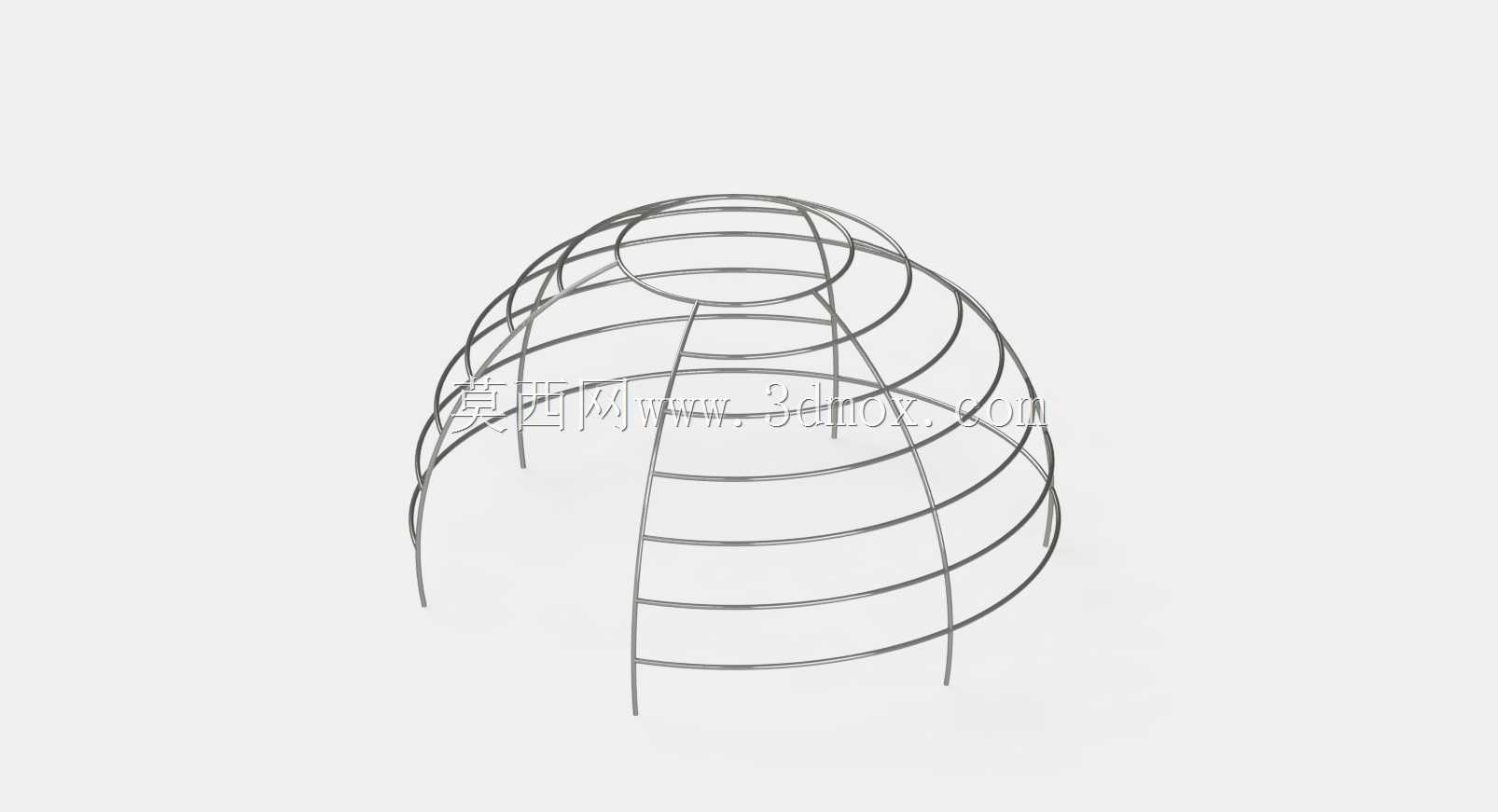

半球形镂空线框立体支撑结构

　　这类半球形镂空线框结构，常作为曲面防护外罩的内部支撑骨架使用，在小型户外探测设备的防护外壳、景观照明灯具的外罩支撑、实验室通风设备的导流罩骨架场景中都能见到适配场景。从结构本身来看，整体采用等直径金属线材弯折拼接成型，沿半球径向分布的纵向筋条与沿纬度方向排布的环形筋条交叉固定，所有筋条的连接节点都做了平滑过渡处理，避免应力集中导致的结构断裂。设计阶段首先确定半球的基准球面曲率，所有筋条的中心线都贴合该基准球面的法向或切向排布，纵向筋条从半球底部的安装基准面均匀向上收拢至顶部中心点，相邻纵向筋条的周向夹角保持一致，保证整体结构的周向受力均匀性；环形筋条按照等间距的纬度差逐层排布，每一层环形筋条的直径随所在纬度的球面直径同步变化，

　　与所有纵向筋条的交叉位置采用焊接或卡扣式固定，无需额外增加连接辅件。实际使用中，该结构的安装边界为底部的环形安装面，安装面预留了均匀分布的固定孔位，可直接通过螺栓固定在设备的基座平面上，整体半球的凸起高度与底部安装环的直径比例控制在1:2区间，既保证足够的内部容纳空间，又不会因为凸起过高导致整体结构重心上移影响稳定性。结构的镂空率控制在百分之八十五以上，在保证支撑强度的前提下最大限度降低风阻，户外使用时可有效减少强风对结构的冲击力，同时不会遮挡内部设备的信号传输或光线投射。筋条的线径选择根据整体结构的尺寸匹配，小尺寸版本采用2-3mm直径的不锈钢线材，大尺寸版本可采用5-8mm直径的碳钢线材做表面防腐处理，

　　所有筋条的弯折弧度都经过曲率校验，组装完成后整体外轮廓与设计基准球面的偏差控制在1mm以内，保证外部蒙皮或防护网安装后能够完全贴合骨架外表面，不会出现局部凸起或凹陷的问题。在结构受力层面，纵向筋条主要承担垂直方向的载荷与侧向冲击力，环形筋条则负责约束纵向筋条的形变，当结构受到外部径向压力时，环形筋条可将局部受力均匀分散到相邻的纵向筋条上，避免单根筋条受力过大出现弯折。这类线框结构相比实心半球壳体，重量可降低百分之九十以上，同时具备足够的结构强度，在需要轻量化支撑同时保证通透率的场景下具备明显优势，设计过程中可根据实际使用场景的载荷要求调整筋条的排布密度，载荷较大的场景可适当加密纵向与环形筋条的数量，减小单根筋条的受力跨度，对重量要求更严苛的场景则可适当增大筋条间距，在满足强度要求的前提下进一步降低整体重量。
