工业倾斜式物料承接导料机架结构

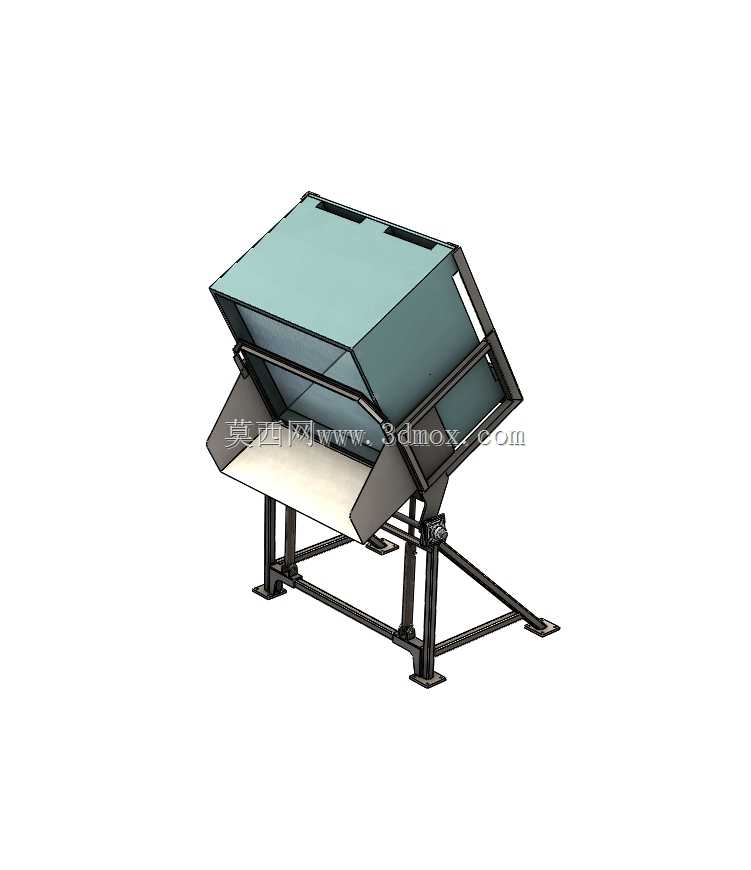

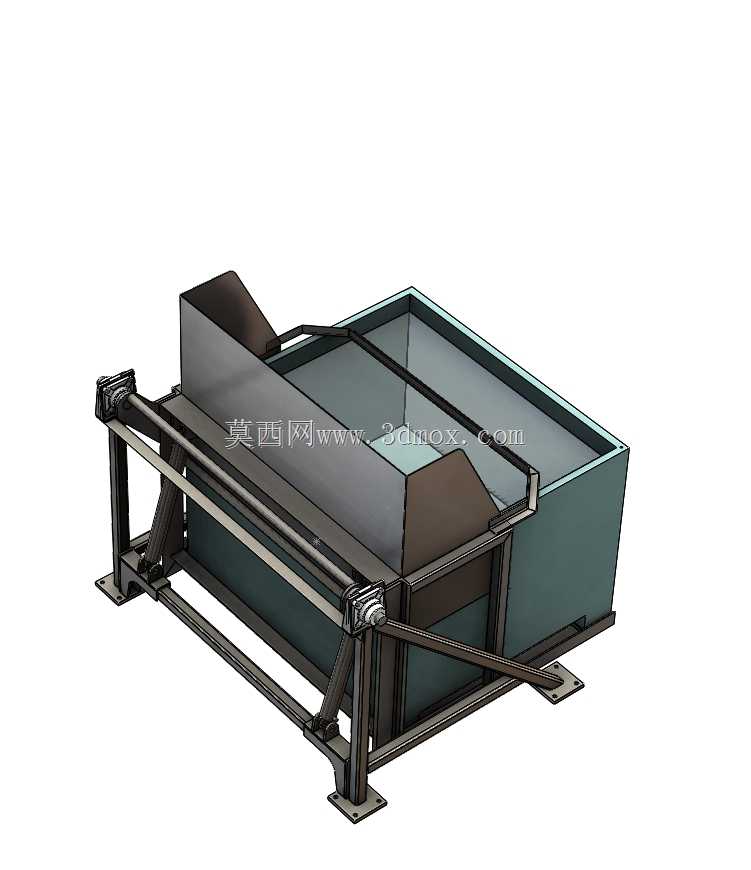

　　在散料输送、产线物料中转的作业场景里，这类倾斜式导料承接结构是衔接上下游工序的关键部件，常见于矿山筛分后物料转运、粮食加工线料流导向、工业边角料收集输送、包装线待分装物料暂存导送等环节，主要作用是承接上游设备落下的物料，通过自身倾斜角度让物料依靠重力顺滑流向指定的下游接料位置，避免物料散落、卡滞，同时缓冲物料下落的冲击力，减少物料飞溅对周边作业区域的影响。从结构设计逻辑来看，整体采用方管焊接的框架式底座作为承载基础，底座支脚设置了带安装孔的固定脚板，安装时可通过膨胀螺栓与地面预埋钢板或者硬化地面直接固定，支脚之间加焊了斜向加强撑，抵消料斗满载时产生的偏载力矩，避免长期受载后机架出现变形、焊缝开裂的问题。上部的料斗主体采用倾斜式布局，

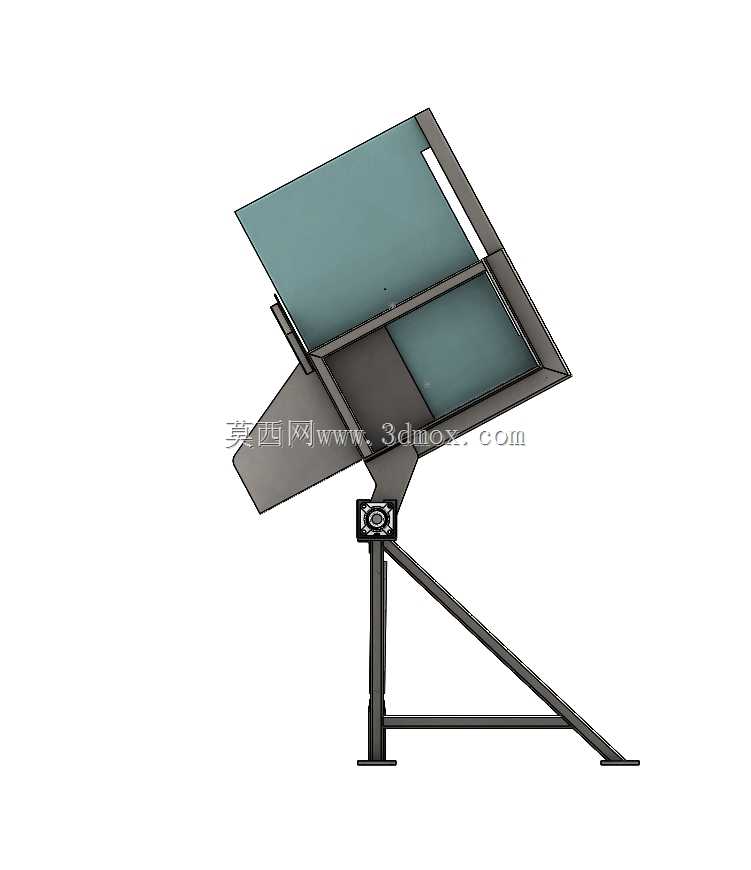

　　倾斜角度经过物料安息角测算，针对不同颗粒度、摩擦系数的常规散料，角度设置在35度到45度区间，既保证物料能依靠自重顺利下滑，不会在斗体内积料，也不会因为角度过陡导致物料下滑速度过快，对下游接料设备造成过大冲击。料斗的侧壁采用折弯成型的板材拼接，接缝处做满焊处理，针对有一定磨损性的物料，内壁可额外加装耐磨衬板，延长整体使用寿命，料斗上部设置了挡边结构，防止物料下落时从侧边溅出，前端的出料口做了收窄导边，能让料流形成规整的束状流出，精准对准下游设备的接料口，避免撒料。料斗与底座之间采用铰接轴连接，配套设置了角度锁止结构，可根据实际安装场景、下游设备的接料高度，在一定范围内调整料斗的倾斜角度，适配不同的物料输送落差需求，

　　调整到位后通过锁止螺栓固定铰接位置，保证作业过程中角度不会发生偏移。从安装边界来看，底座的整体占地尺寸适配常规车间的通道预留宽度，支脚的安装孔位间距符合通用工业设备的安装规范，不需要额外做复杂的基础改造，只要地面平整度满足要求即可完成固定；料斗抬起后的最高高度不会超出常规车间的层间净高，倾斜状态下的外伸长度也预留了足够的人员操作、设备维护空间，不会和周边的输送线、操作平台产生干涉。设计过程中还考虑了日常维护的便利性，整体结构没有复杂的内嵌部件，所有焊接位置都做了去焊渣、打磨处理，机架表面可根据使用场景做喷漆或者镀锌防腐处理，适配潮湿、多粉尘的不同作业环境；料斗的敞口设计方便操作人员在停机时清理内部残留的积料，

　　铰接位置预留了润滑注油点，定期加注润滑脂即可保证角度调整结构的灵活性，避免长期使用后出现锈蚀卡滞的问题。在实际选型适配时，可根据单位时间内的物料通过量调整料斗的容积大小，针对大块物料可适当加厚料斗侧壁的板材厚度，针对有腐蚀性的物料可更换不锈钢材质的斗体，底座的钢结构规格也可根据满载载荷做对应调整，保证整体结构的强度、刚度满足长期重载作业的需求，不会出现满载时机架晃动、料斗变形的问题。这类结构没有复杂的传动部件，依靠纯机械结构实现物料的导送功能，故障率极低，日常维护成本小，能很好地适配各类连续作业的产线场景，解决不同工序之间物料转运的落差衔接问题，减少人工清理撒料的工作量，提升整条产线的物料输送效率。
