户外儿童组合滑梯游乐设施结构设计

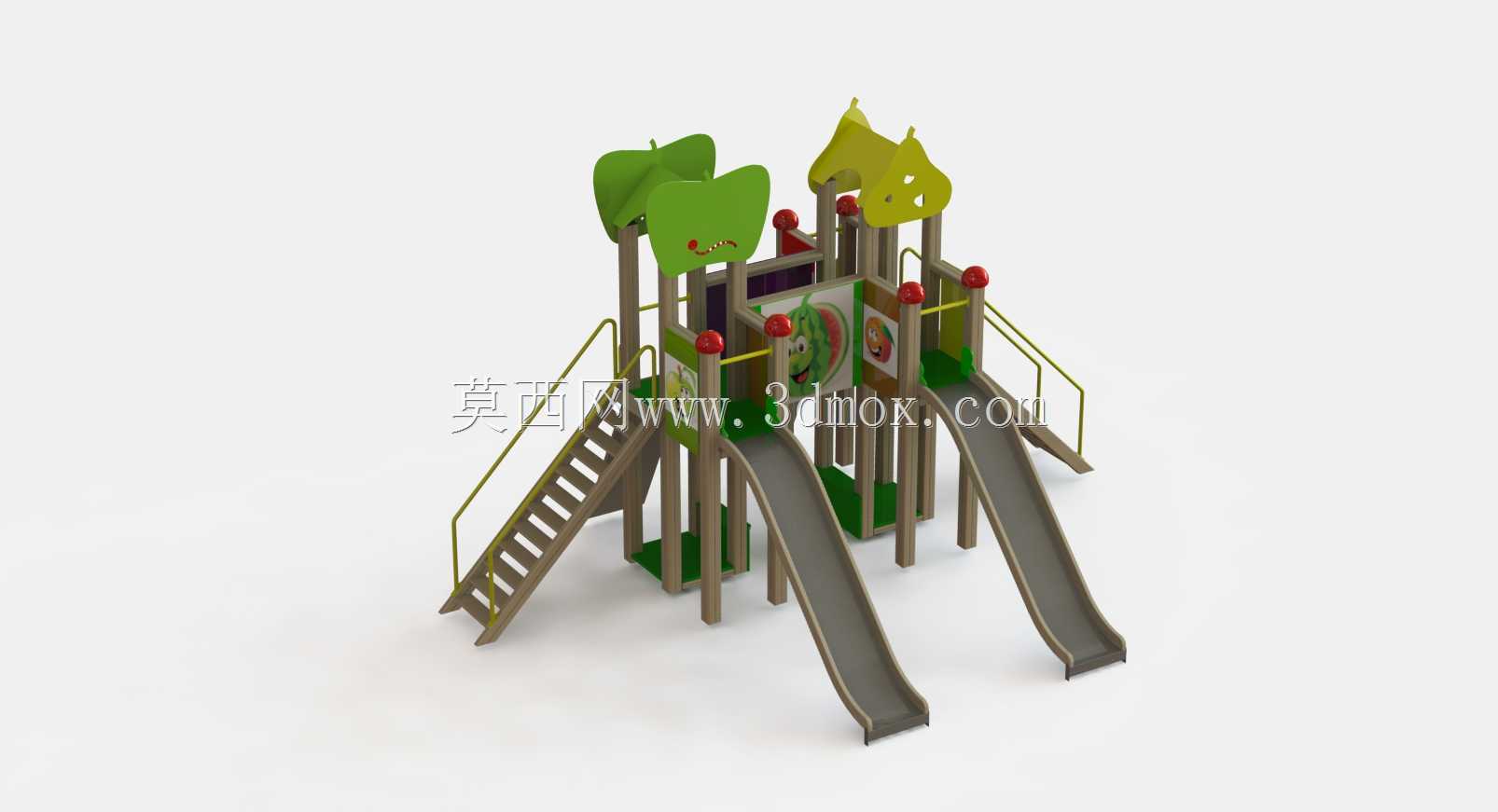

　　这套户外儿童组合游乐设施，核心应用场景覆盖社区公共活动区、城市公园儿童活动区块、幼儿园室外活动场地、商业综合体户外亲子区域，是面向3-12岁低龄群体设计的户外游艺载体，实际使用中可同时容纳15-20名儿童开展不同形式的游乐活动，有效分流集中游玩的人流，避免单一游乐点位的拥挤风险。从功能布局来看，整套设施设置了双道平行直滑梯、单侧斜向步梯攀爬入口、顶部平台停留区、侧面防护栏组、立柱支撑体系几个核心功能模块，双滑梯的设计可同时满足两名儿童从高位平台滑向地面，减少排队等待时长，步梯采用等距踏步设计，踏步表面做防滑纹理处理，适配儿童步幅尺寸，攀爬过程中可锻炼儿童的肢体协调能力与平衡感。顶部停留平台做了全围合防护设计，

　　防护栏竖向杆件的间距严格控制在安全范围内，避免儿童身体卡滞，同时防护栏高度超过儿童站立重心高度，防止游玩过程中发生倾翻坠落风险。支撑立柱采用大截面方管结构，立柱底部设置预埋安装法兰，安装时需与混凝土地基做膨胀螺栓固定，整套设施的安装边界需预留周边至少1.5米的安全缓冲区域，缓冲区域地面需铺设橡胶地垫或沙土层，跌落防护高度符合户外游艺设施的安全规范要求。设计过程中优先考虑结构的稳定性与使用安全性，所有金属构件的棱角位置都做了圆弧倒钝处理，避免尖锐边角划伤儿童，滑梯滑道采用等曲率平滑曲面设计，滑道两侧设置凸起挡边，滑行过程中可限制儿童身体偏移，滑道出口段做水平缓坡处理，保证儿童滑至末端时可平稳减速停下，不会因为惯性冲出滑道。

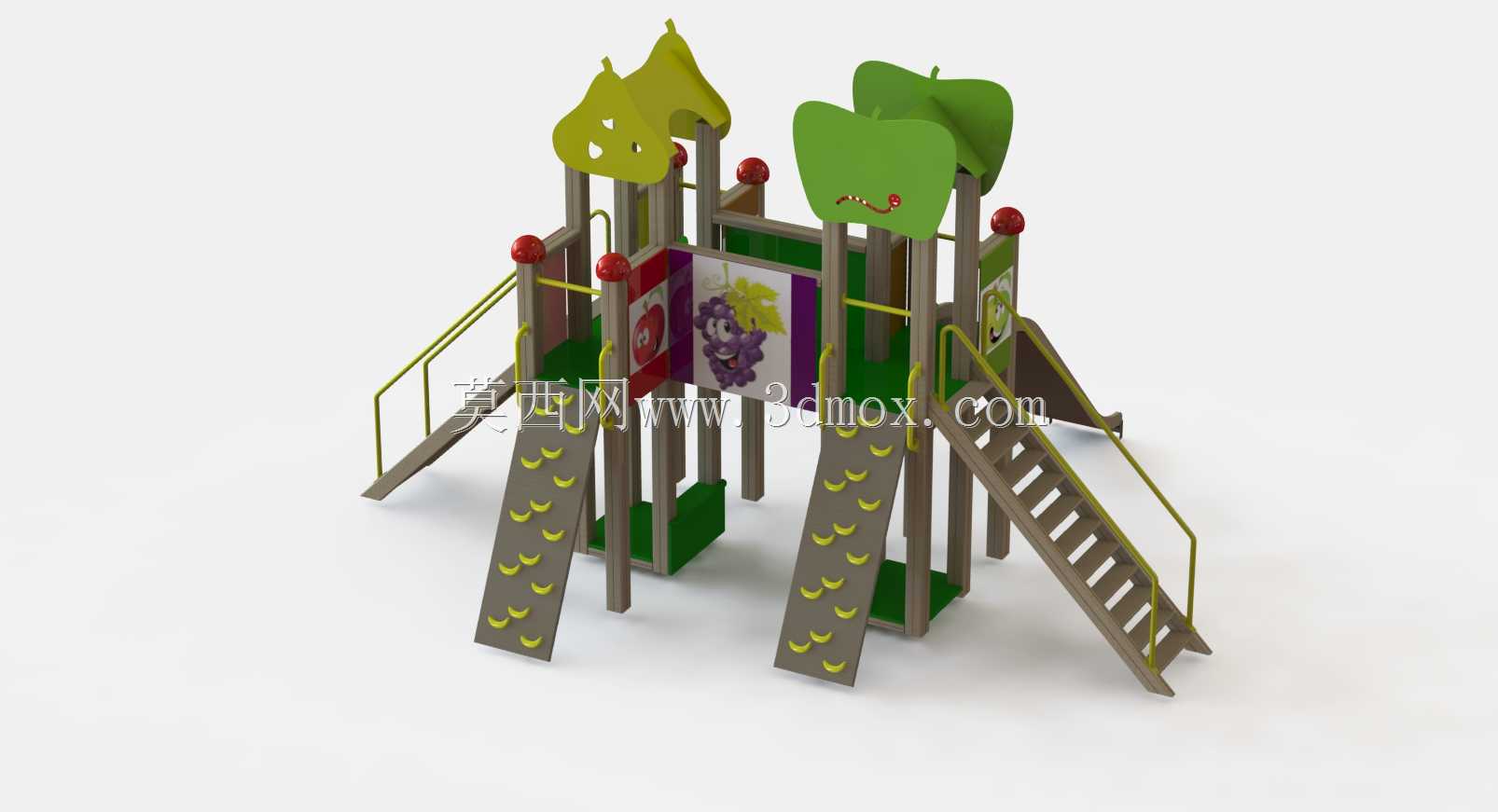

　　顶部装饰构件采用轻量化的造型设计，模拟树叶形态，既提升设施的视觉童趣感，也不会给下部支撑结构带来额外的重载负担，装饰构件与主框架的连接采用暗藏式螺栓固定，避免外露连接件形成刮蹭隐患。设施的整体高度控制在3.2米以内，符合社区级户外儿童游乐设施的高度限值，步梯的倾斜角度设置为38度，既保证攀爬的省力性，也不会因为坡度过陡增加攀爬摔倒的风险，平台面做镂空排水设计，雨天过后不会在平台表面积水，可快速沥干，缩短雨后设施的停用等待时间。立柱之间设置了横向连接撑杆，形成稳定的框架受力体系，可承受儿童在平台上跑动、跳跃带来的动载荷，整体结构抗风等级满足户外露天安装的使用要求，不需要额外设置附着拉结。从建模逻辑来看，整套模型采用自下而上的装配思路，

　　先完成单根立柱、踏步、滑道段、防护栏杆等通用零件的建模，再按照安装定位关系完成总装配合，所有配合位置都预留了实际安装的工艺间隙，符合实际生产加工的装配公差要求，滑道曲面采用放样曲面建模，保证曲面顺滑无折痕，实际生产中可直接提取曲面数据用于滚塑或钣金成型加工。设施侧面设置的辅助扶手，高度适配儿童抓握的手部高度，扶手表面做防滑纹理处理，儿童攀爬步梯时可抓握扶手维持身体平衡，滑梯入口位置设置了站位等待区，可容纳1-2名儿童在入口处有序等待，避免入口处拥挤推搡。整套设施的外形长宽尺寸控制在6.2米×4.5米范围内，可适配大多数中小型户外游乐场地的安装尺寸要求，不需要对场地做大规模改造即可完成布设，安装时需保证整体框架的水平度，立柱垂直度偏差控制在千分之二以内，避免长期使用后因为受力不均出现结构变形。
