车辆运输用杠杆式锁紧固定装置

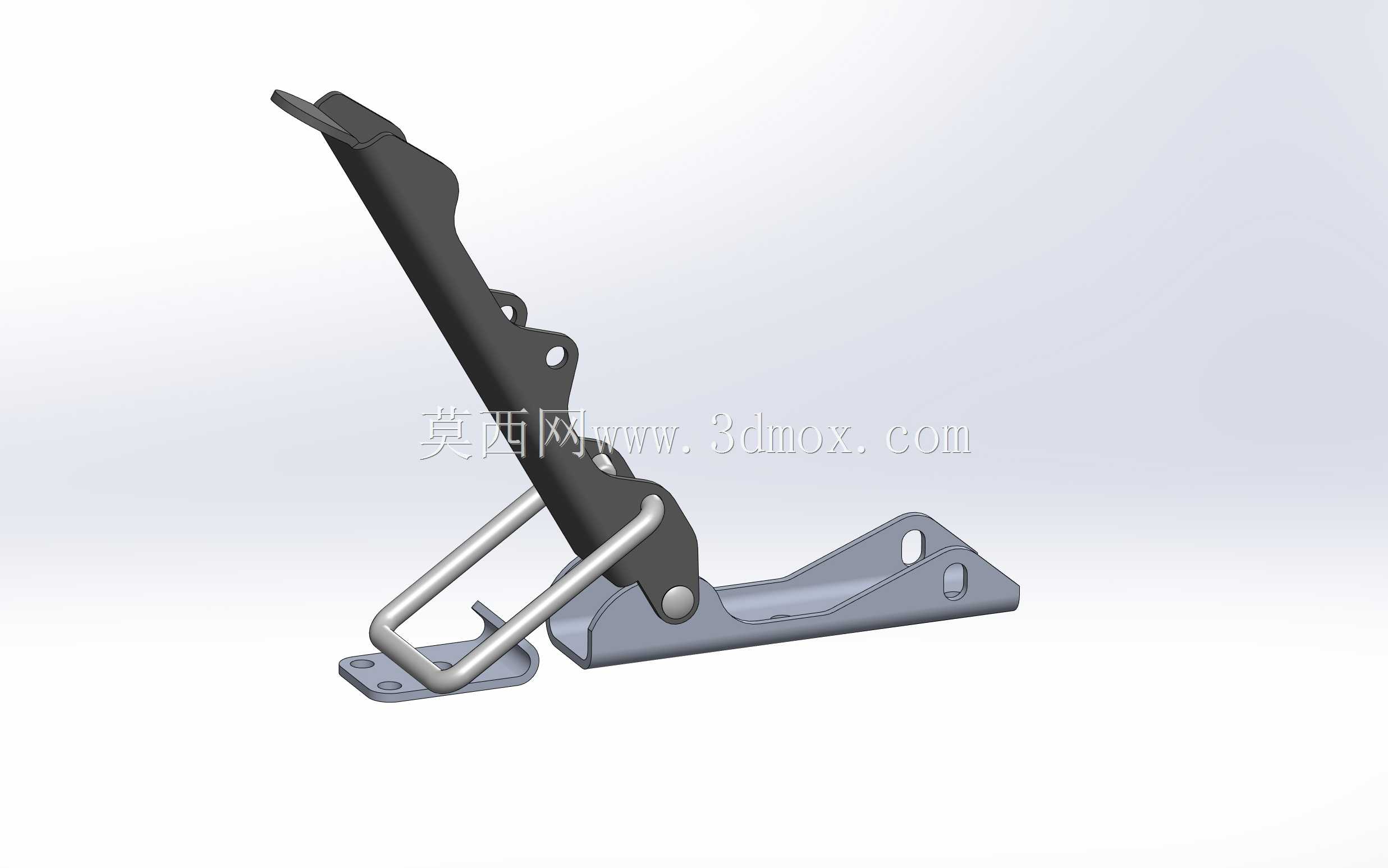

　　在商用车货厢、特种运输装备、工程作业车辆的舱体固定场景中，这类杠杆锁是应用频次极高的机械式锁紧部件，核心作用是在车辆行驶、设备转运过程中，对可开启的舱门、栏板、可拆卸盖板提供可靠的锁止约束力，避免运输途中因颠簸、振动、惯性冲击导致部件意外开启，造成货物掉落、部件移位甚至安全事故。不同于普通的插销锁、搭扣锁，该结构依托杠杆增力原理实现锁紧，操作时无需借助额外工具，仅靠手动扳动操作杆即可完成锁止与解锁动作，单人即可快速操作，适配需要频繁开启、关闭的作业场景。从结构设计逻辑来看，整个部件分为固定基座、操作杠杆、锁钩环、铰接销轴四个核心部分，固定基座采用带安装孔的折弯钣金结构，安装孔位的间距、孔径经过匹配常用的车辆栏板型材厚度设计，

　　安装时可通过螺栓直接固定在舱体或栏板的固定侧，基座的折弯角度经过反复校核，保证锁止状态下杠杆的受力方向与安装面形成合理的力臂夹角，避免长期受载后基座出现变形松脱。锁钩环采用圆钢弯制成型，对应安装在活动侧的舱门或栏板上，锁止状态下杠杆端部的卡口完全卡入钩环的直段位置，依托杠杆过死点的结构特性实现自锁，即便承受较大的向外冲击力，锁止状态也不会自行解除，只有主动扳动杠杆越过死点位置才能完成解锁。操作杠杆的外形采用带弧度的冲压钣金结构，表面设置有防滑的凹凸结构，同时杆身预留了多个减重孔，在保证结构强度的前提下尽可能降低自身重量，杠杆与基座、锁钩接触的位置都做了圆角过渡处理，避免长期摩擦出现应力集中导致部件断裂，

　　铰接位置采用带防脱结构的销轴连接，销轴端部做铆压处理，防止车辆振动过程中销轴脱出导致结构失效。从安装边界来看，固定基座的底面为平面结构，适配厚度3-6mm的金属型材安装面，安装时需要保证基座与锁钩环的安装位置同轴度偏差不超过2mm，否则会出现锁止卡滞、锁止不到位的问题，锁止状态下整个装置的突出高度不超过80mm，不会超出车辆栏板的外廓尺寸，满足道路运输的外廓尺寸要求。在实际选型应用中，这类杠杆锁常被用在自卸车的侧栏板锁紧、厢式货车的侧开门固定、工程作业车的工具舱门锁止、特种运输装备的可拆卸防护栏固定场景，相比电子式锁具，纯机械结构的可靠性更高，在高低温、多粉尘、淋雨等恶劣作业环境下不会出现失效问题，

　　日常维护仅需要定期在铰接销轴位置加注润滑脂，即可保证长期顺畅操作。设计这类结构时，需要重点校核杠杆的力臂比，保证手动操作时的扳动力控制在普通人可轻松操作的范围内，同时锁止状态下的锁紧力要满足车辆行驶过程中最大冲击载荷的要求，避免锁止力不足导致栏板晃动；还要考虑加工工艺性，基座和杠杆的冲压折弯工序要尽可能减少复杂成型结构，降低批量生产的加工成本，所有外露的金属部件都做了表面防锈处理，适配户外长期使用的工况，避免锈蚀导致操作卡滞。
