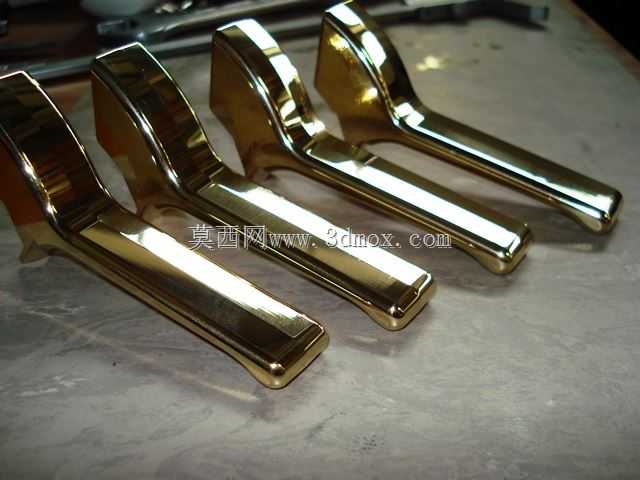

机床加工用快换式操作手柄结构设计

　　在通用机床、专用加工设备的操作端布局中，操作手柄是操作人员与设备执行机构交互的核心接触部件，日常生产中手柄会因为长期受交变握持力、设备运行振动、切削液腐蚀、意外磕碰等因素出现磨损、断裂、松旷的问题，传统一体式手柄一旦出现损坏，往往需要拆解对应操作轴端的整套锁紧结构，停机更换时间长，还容易在拆解过程中损伤轴端配合面、影响操作机构的定位精度，快换式手柄结构就是针对这类现场维护痛点开发的替换类零件。

　　从实际应用场景来看，这类手柄可适配普通卧式车床、立式铣床、钻床的进给操作端，也可用于工装夹具的锁紧操作位、小型压力机的手动调节端，覆盖绝大多数需要人工施加旋转力矩、直线推拉作用力的手动操作点位。不同于民用五金类的装饰性把手，工业场景下的手柄首先要满足力矩传递的可靠性：握持段采用符合人体工学的弧面轮廓，表面做防滑纹理处理，操作人员佩戴沾有切削液或润滑油的劳保手套操作时，也不会出现打滑脱手的问题；握持段直径控制在22mm到28mm区间，适配成年男性手掌自然握持的弯曲弧度，长时间连续操作也不会产生明显的握持疲劳。

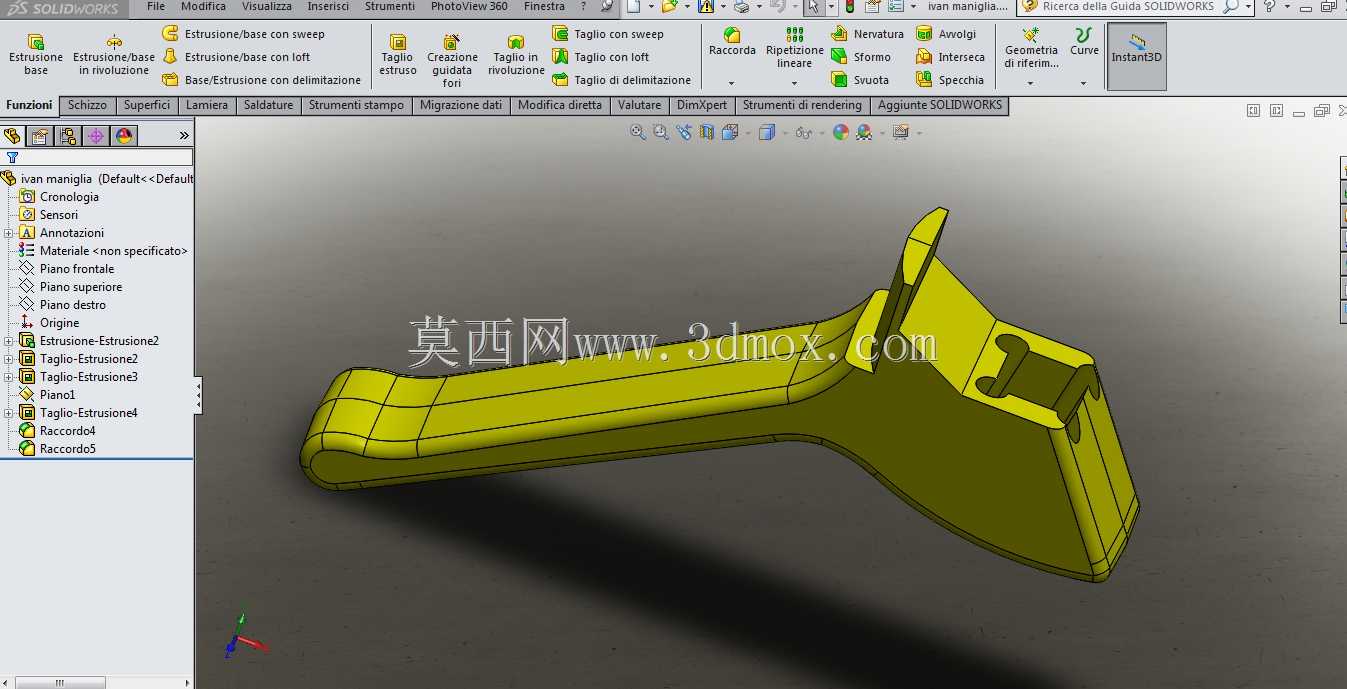

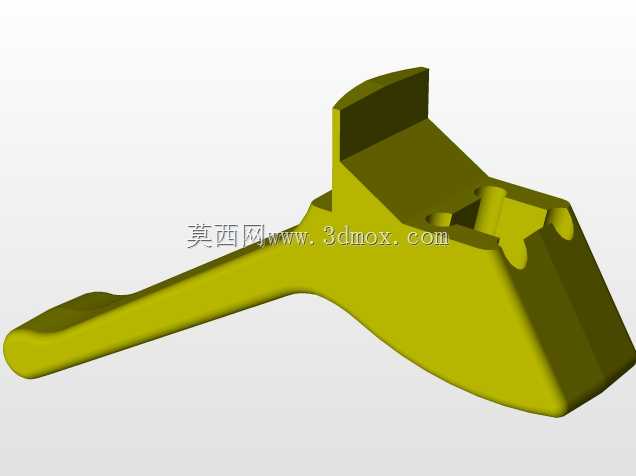

　　设计思路上，这款快换手柄采用分体式装配结构，分为握持操作段、连接锁紧段、定位防松段三个独立模块。连接锁紧段与设备操作轴的配合端做了标准化的接口设计，可适配直径12mm、16mm两种常见的操作轴端尺寸，配合段采用D型切面定位，替代传统的圆孔顶丝固定结构，传递扭矩时不会出现轴孔相对滑动，也不会因为顶丝挤压在轴表面留下压痕，后续更换配件时不会出现轴孔卡滞的问题。定位防松段内置弹簧顶珠结构，手柄推入配合位后可自动卡入轴端的定位环槽，不需要额外加装锁紧螺母，更换时只需要按压手柄端部的解锁按钮，即可直接拔出手柄完成更换，整个更换过程不需要额外工具，单步操作耗时不超过10秒，能最大程度压缩设备停机维护的时间。

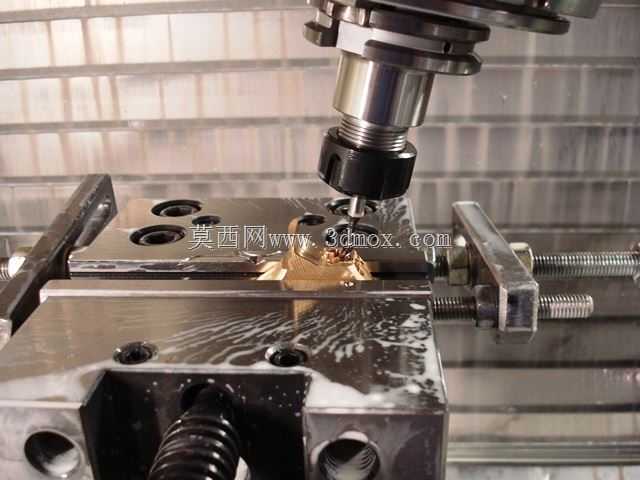

　　外形尺寸与安装边界方面，手柄整体伸出操作面板的长度控制在85mm，既保证足够的力臂长度来降低操作力矩，也不会因为伸出过长导致操作人员走动时发生误碰、或是在工件吊装过程中被吊具剐蹭；手柄根部与操作面板的间隙预留5mm，避免面板表面的漆层、积屑对安装造成干涉，连接段伸入面板内部的长度控制在30mm，不会与面板内部的传动连杆、齿轮部件发生运动干涉。材料选择上，握持段采用增强尼龙材质注塑成型，相比金属材质手柄，冬季操作时不会有明显的冰感，同时具备优异的耐切削液、耐润滑油腐蚀性能，长期在车间多油多水的环境下使用不会出现表层剥落、开裂的问题；内部连接嵌件采用45号钢调质处理，表面做发黑防锈处理，核心受力部位的硬度达到HB220-250，可承受最大80N·m的操作力矩，满足绝大多数手动操作场景的强度需求，不会因为施加正常操作力出现断裂、变形的问题。

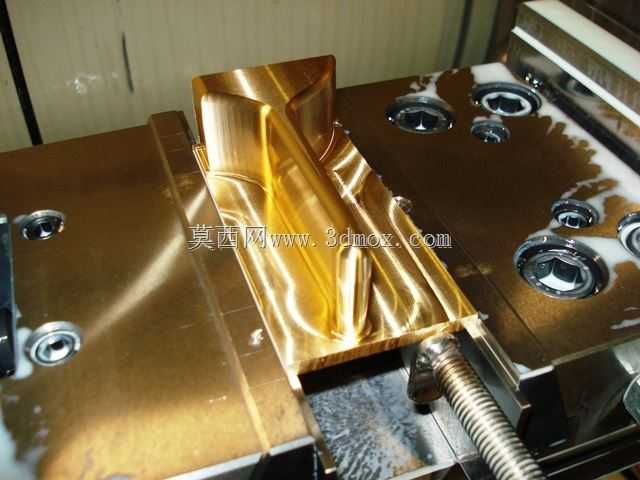

　　从结构细节来看，手柄的握持段与内部金属嵌件采用注塑包胶的工艺结合，结合面做了滚花处理，避免长期使用后握持段与金属嵌件之间出现相对转动；端部的解锁按钮做了下沉式设计，按钮表面低于手柄端面1mm，避免操作过程中误触解锁按钮导致手柄脱落。实际装配验证中，这款手柄可直接替换市面上多数通用机床的原配一体式手柄，不需要对原有设备的操作轴做任何二次加工，拆下原有损坏的手柄后直接推入即可完成安装，适配性极强。在日常维护场景中，车间可提前储备少量该款手柄作为备件，一旦出现手柄损坏的情况，一线操作人员即可自行完成更换，不需要等待维修人员到场处理，能有效减少设备的非计划停机时间。同时，这款手柄的快换结构也支持不同操作位置的手柄通用互换，比如设备不同位置的操作轴采用统一接口标准时，可根据操作需求快速更换不同长度、不同握持形式的手柄，提升设备操作的便利性。
