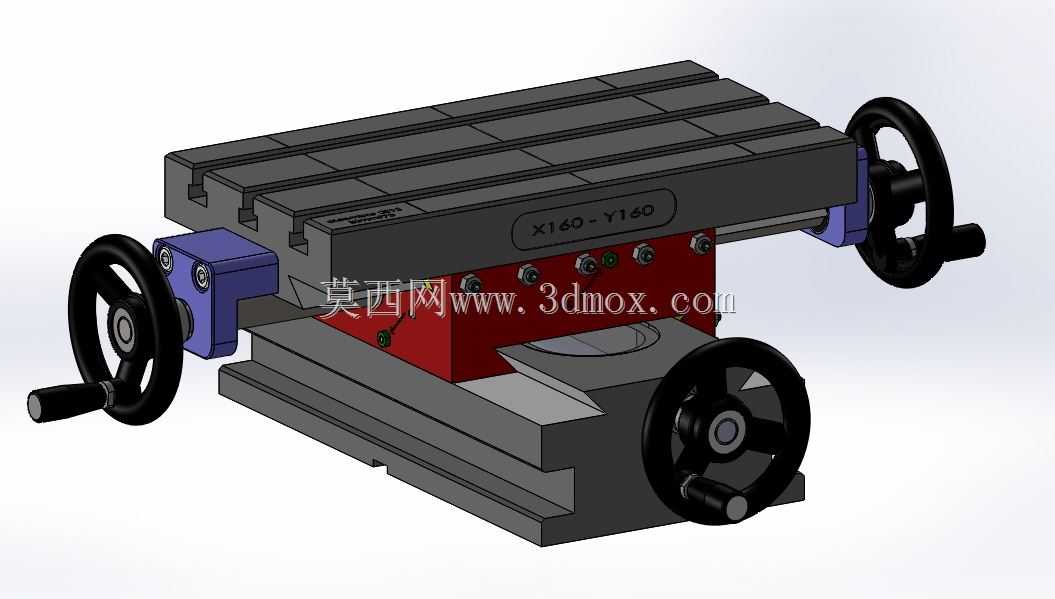

三轴手动精密十字滑台钻铣工作台结构

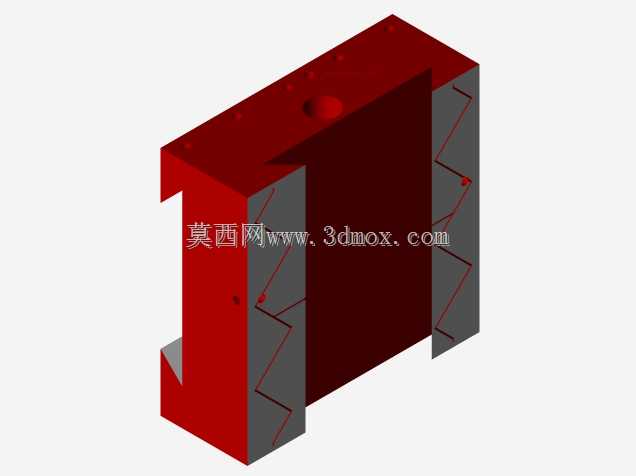

　　这款手动三轴滑台结构，是小型机加工工位、工装调试场景里非常实用的进给承载部件，日常在台式钻床、小型铣床、专用打孔工位上承担工件的位置调整功能，操作人员不需要复杂的电控系统，仅通过三个手轮就能完成X、Y、Z三个轴向的位置微调，适配小批量零件加工、工装定位、试样检测等对进给精度有要求但不需要高速自动走刀的作业场景。从结构设计逻辑来看，三个轴向的导轨均采用燕尾槽配合塞铁的结构形式，这种结构的优势在于导向刚性足，抗倾覆力矩能力强，相比线性导轨的滑台，燕尾结构在承受偏载切削力时不会出现导轨滑块脱开的风险，非常适合手动进给的低速重载加工场景，塞铁结构可以在长期使用出现磨损间隙后，通过调整塞铁的压紧螺钉重新消除配合间隙，长期维持进给的平稳性，

　　不会因为磨损导致手轮空程量过大影响对位精度。三个轴向的手轮均采用胶木防滑手轮搭配刻度环的设计，手轮握持位置做了滚花处理，操作人员带劳保手套操作时也不会打滑，刻度环的刻度直接对应轴向进给量，转动手轮时可以直接读取进给位移，不需要额外加装量具就能控制进刀深度，手轮与丝杠的连接位置采用键连接传递扭矩，避免长期正反转操作出现连接松动。滑台的上工作台面加工有标准T型槽，槽的间距和宽度适配通用的机床压板、夹具安装尺寸，工件或者小型工装可以直接通过T型螺栓固定在台面上，不需要额外加工安装孔，台面的边缘做了倒角处理，避免安装夹具时刮伤操作人员手部，台面上刻印的尺寸标识可以辅助工件快速找正，减少对位的辅助时间。从安装边界来看，

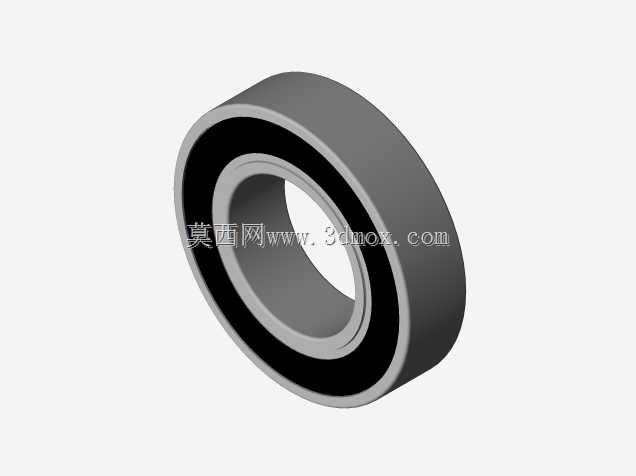

　　滑台的底座底面为精加工平面，安装时可以直接固定在机床工作台或者专用机架的安装面上，底座的安装孔位采用沉孔设计，固定螺栓的头部不会突出底座底面，保证安装后整个滑台的水平度，三个轴向的行程设计覆盖了小型零件加工的常规调整范围，不会因为行程过大导致整体结构过于笨重，也不会因为行程不足无法满足常规零件的位置调整需求。丝杠传动部分采用梯形丝杠配合铜螺母的结构，梯形丝杠的自锁性能好，当操作人员调整到位后手轮不会因为切削力或者台面负载自行转动，不需要额外加装锁紧机构就能维持位置稳定，铜螺母的耐磨性能好，长期磨损后可以单独更换螺母，不需要更换整个丝杠部件，降低后期维护成本，丝杠的两端采用推力轴承承受轴向载荷，转动手轮时的阻尼感均匀，

　　不会出现卡顿或者轻重不一的情况。滑台的各个移动面之间都设计有防尘结构，避免加工产生的铁屑、切削液进入导轨配合面造成导轨拉伤，日常维护只需要定期在注油孔加注润滑油就能保证滑动面的润滑状态，不需要复杂的保养流程。在实际使用场景中，这类滑台除了搭配钻铣床使用，还可以安装在检测工位上作为工件的位移调整台，配合百分表、高度尺完成零件的形位公差检测，也可以作为小型专用设备的进给机构，完成工件的精准送进动作，整体结构没有复杂的电控元件，故障率极低，适合车间复杂的作业环境使用，不会因为车间的粉尘、切削液飞溅导致部件失效。设计过程中充分考虑了手动操作的人机工程，三个手轮的安装位置分别布置在滑台的三个操作侧，操作人员站在工位前不需要大幅度探身就能操作所有手轮，手轮的转动阻尼经过匹配，既不会因为阻尼过大导致操作费力，也不会因为阻尼过小导致微调时位置过冲，配合刻度环可以轻松实现0.1mm级别的位置调整，满足常规机加工的精度要求。滑台的主体结构采用高强度铸铁铸造而成，经过时效处理消除内应力，长期使用不会出现结构变形，导轨面经过磨削加工，表面粗糙度和平面度都满足精密配合的要求，各个部件的连接螺钉均采用内六角圆柱头螺钉，外观整洁同时也方便使用标准内六角扳手进行拆装维护。
