剪叉式液压升降作业平台结构设计

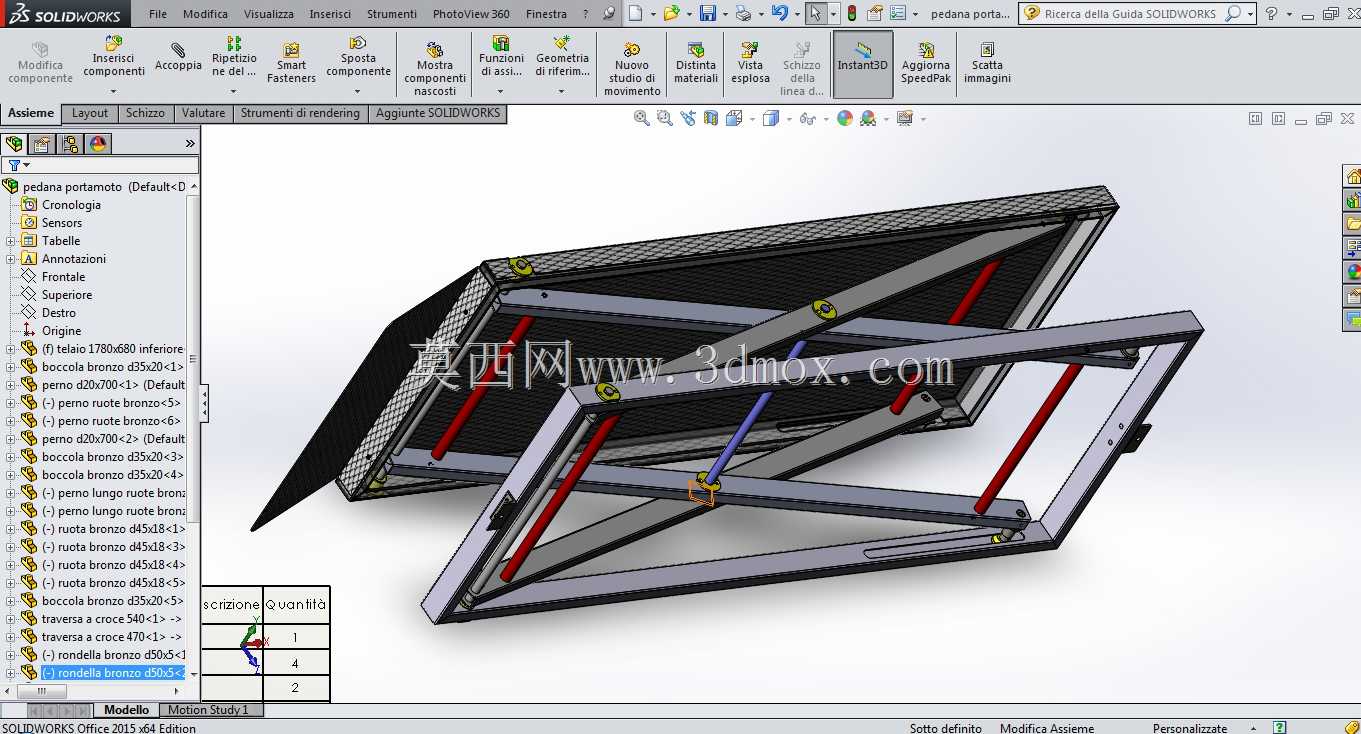

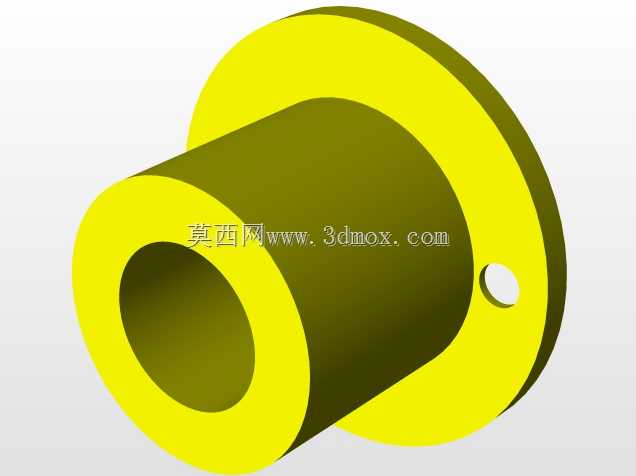

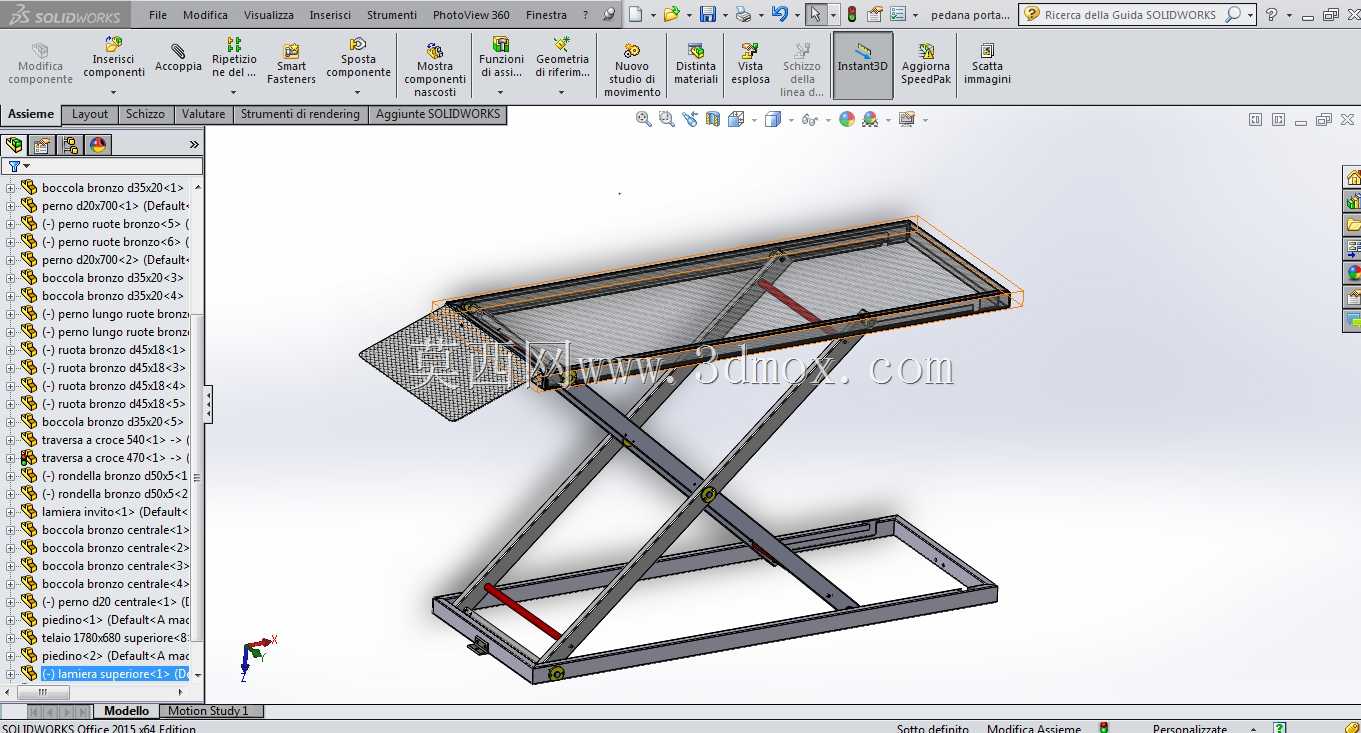

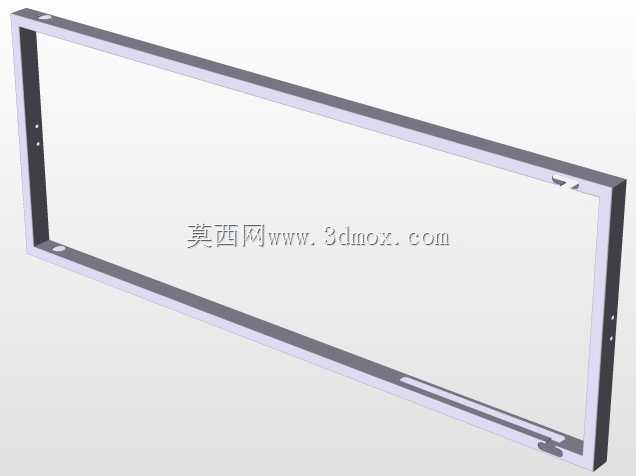

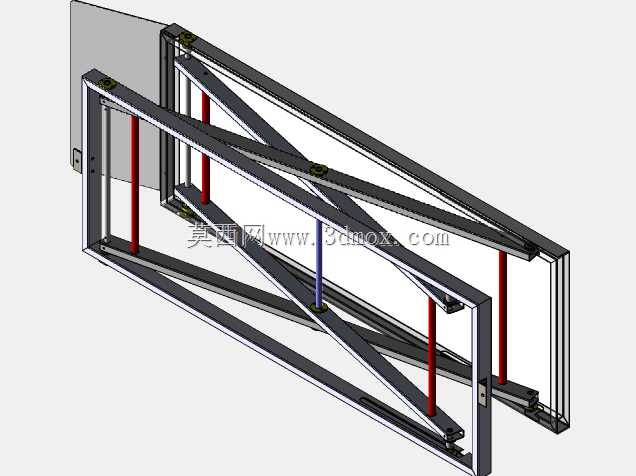

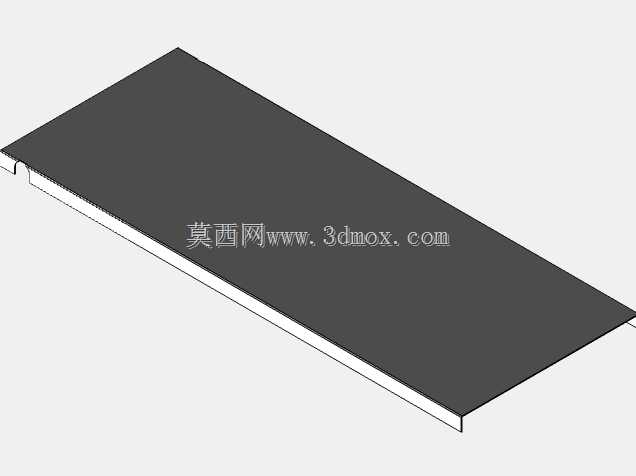

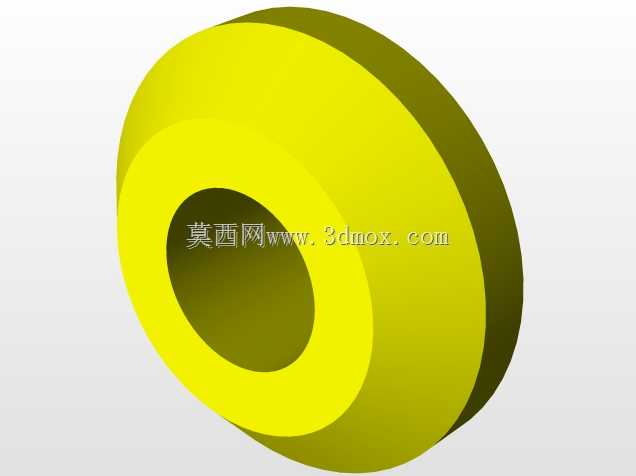

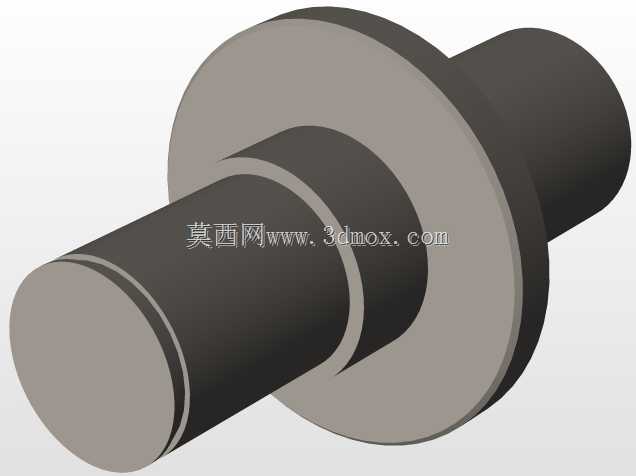

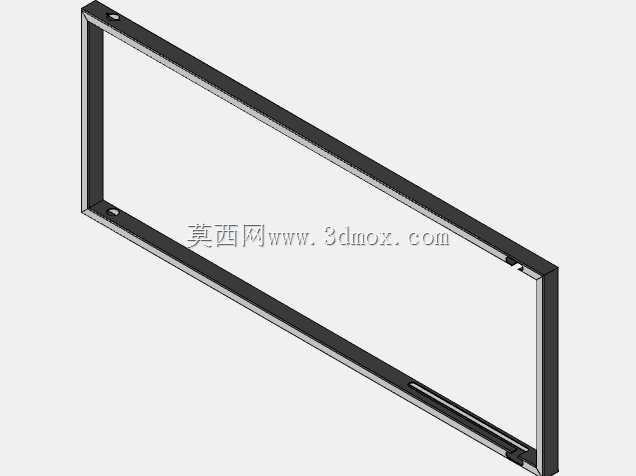

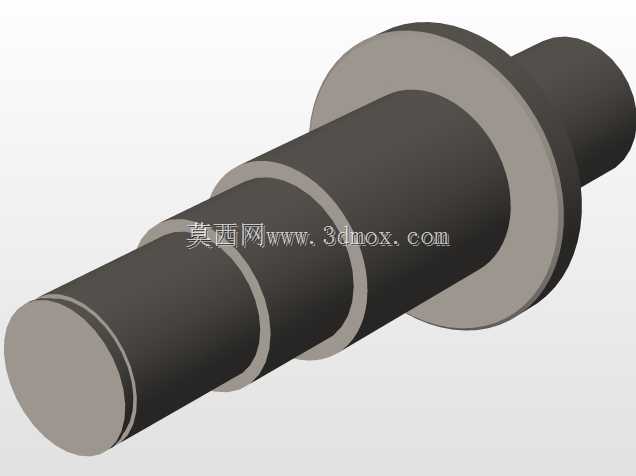

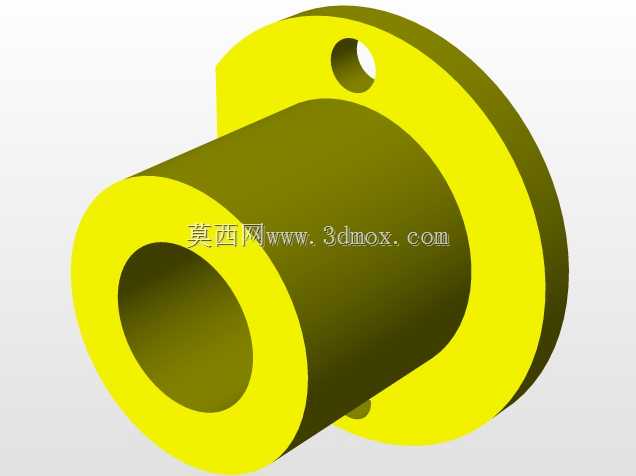

　　在仓储物流的高位理货环节、生产车间的设备维保作业场景、展会搭建的高空布展作业中，剪叉式升降结构始终是小范围垂直举升需求的首选方案，这套剪叉升降平台的三维结构完全围绕这类中低高度、平稳举升的实际工况展开设计。从结构布局来看，整套机构采用内外两组对称剪叉臂作为核心承载构件，剪叉臂的铰接点全部采用销轴连接，配合自润滑衬套预留合理的转动间隙，避免举升过程中出现卡滞或别劲的问题；上层平台的台面做了防滑网格结构设计，边缘预留了护栏安装孔位，作业人员站立或放置工装物料时能有效避免滑移风险，下层底架的两侧设置了长条形导向滑槽，剪叉臂的下端滚轮可沿滑槽做直线往复运动，保证举升过程中两侧受力完全同步，不会出现平台偏斜的情况。

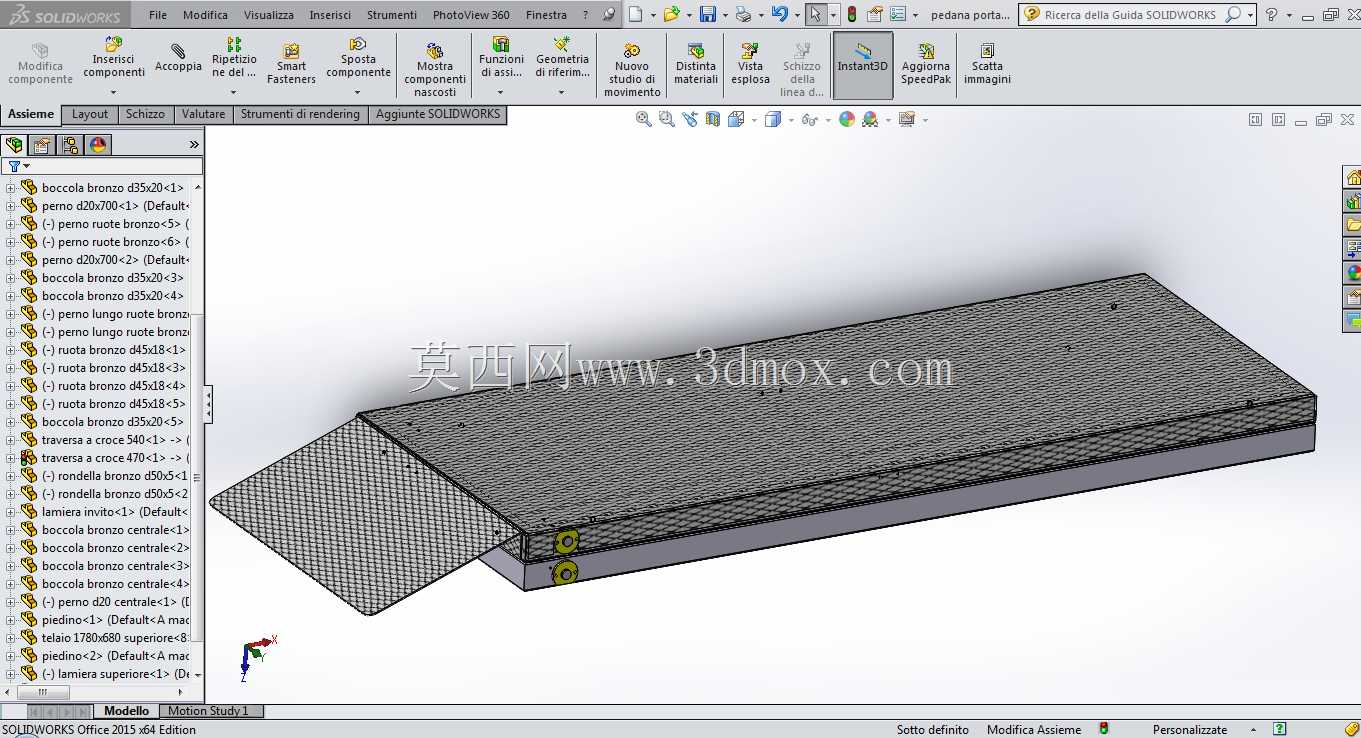

　　驱动部分采用双液压油缸对称布置的方案，油缸的缸筒端铰接在下层底架的中部支座上，活塞杆端铰接在中部剪叉臂的铰接轴位置，这种布置方式相比油缸直顶台面的结构，能大幅降低油缸的受力载荷，同时让举升过程的速度曲线更平缓，启动和停止阶段不会出现明显的冲击晃动。设计过程中优先考虑了安装边界的适配性，底架的底部预留了地脚螺栓安装孔，既可以直接固定在混凝土地面做固定工位的举升作业，也可以加装脚轮组件转换成移动作业平台，不需要额外改动主体结构；上层平台的尺寸控制在常规单人作业加小型工装放置的合理范围，不会因为台面过大导致剪叉臂承受额外的偏载力矩，折叠后的整体高度控制在较低区间，闲置状态下占用的仓储空间极小，方便在车间通道、狭窄仓储巷道内转运存放。

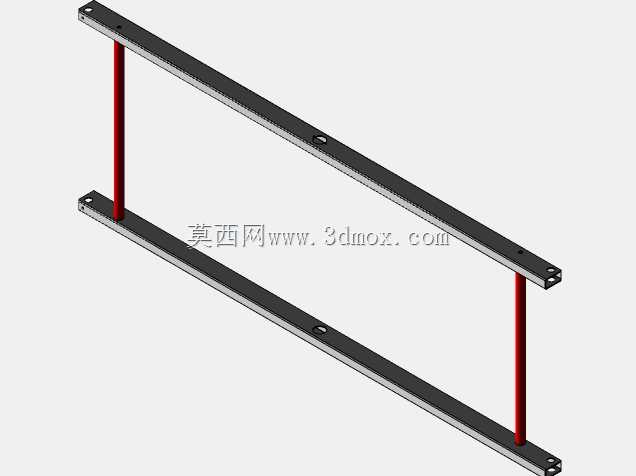

　　从受力传递的角度做了针对性的结构优化，剪叉臂采用矩形型钢焊接成型，在铰接点位置都加焊了加强筋板，避免长期交变载荷下出现铰接点开裂的问题；所有转动副的位置都预留了润滑脂注油通道，日常维保的时候不需要拆解结构就能完成润滑保养，降低后期的维护成本。不同于大高度的高空作业平台，这套结构的举升行程控制在中低区间，完全匹配常规车间内设备顶部维保、仓储中层货架取放货、流水线工位高度调整这类常见的作业需求，不需要额外配置复杂的伸缩臂结构或者配重组件，整体结构简单可靠，加工制造的难度低，普通的机加工车间就能完成所有构件的加工和装配。在结构校核阶段，针对剪叉臂在最低位置、最高位置、半高位置三个典型工况做了受力分析，确保每个铰接点的销轴剪切强度、

　　剪叉臂的抗弯强度都能满足额定载荷下的使用要求，液压油缸的选型也匹配了举升过程中的最大推力点，不会出现举升到中途推力不足的情况；导向滑槽的长度经过精确计算，刚好匹配剪叉臂从完全折叠到完全展开的行程，不会出现滚轮脱出滑槽的风险，滑槽的端部设置了硬限位块，在举升到最高位置时能承担部分限位载荷，避免油缸长期承受限位冲击。平台的台面下方设置了缓冲垫，在完全下降到底的时候能起到缓冲作用，避免金属结构直接碰撞产生噪音和结构变形，底架的四个角位置设置了可调支脚，在地面不平整的作业场景下可以调整支脚高度，保证整个平台处于水平状态，避免作业过程中出现侧滑风险。
