SOLIDWORKS工程图A4幅面图框模板

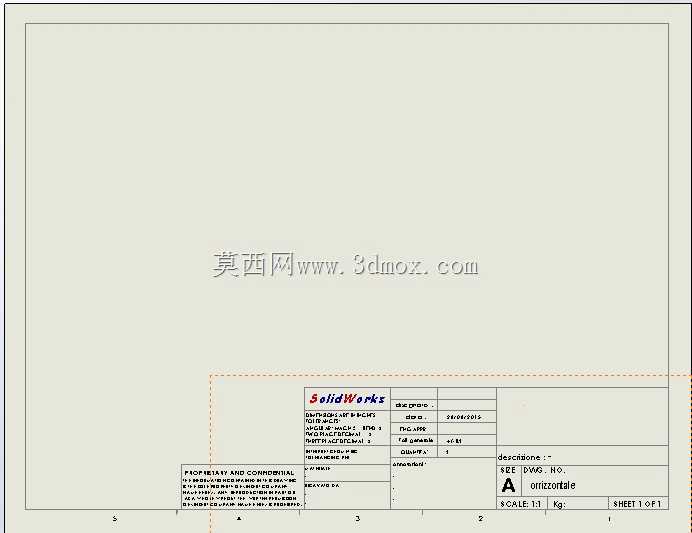

　　在日常机械结构设计、零部件加工出图、装配体校验的全流程里，标准化的工程图图框是所有设计输出的基础载体，直接决定了图纸归档、车间加工、跨部门技术对接的效率，很多设计新人初期容易忽略图框规范的重要性，随意绘制的边框、错位的标题栏往往会导致打印出图时内容裁切、信息栏缺失，甚至让加工端误读图纸比例与技术要求。这套A4幅面的工程图布局模板，完全贴合机械制图的国标规范要求，在布局设计上充分考虑了横向、垂直两种出图场景的使用需求，边框预留的装订边宽度、非装订边的留白尺寸都严格匹配打印裁切的公差要求，不会出现打印后图框线贴边、装订后遮挡视图内容的问题。从实际使用场景来看，不管是单个非标零件的加工图输出、小型装配体的BOM明细挂载，

　　还是工装夹具的设计说明标注，A4幅面都是日常出图频次最高的规格，很多企业的图纸归档体系里，A4幅面图纸占比能达到六成以上，一套规范的模板能省去每次新建文件重复绘制边框、调整标题栏格式、设置图层线型的冗余工作。模板内预置的标题栏区域，已经划分好图样名称、材料标记、比例、图样代号、页码信息的填写区块，每个区块的文字高度、对齐方式都做了预设，不需要使用者反复调整文字样式，填写内容时能自动适配栏位大小，避免出现文字溢出栏框、字号不统一的问题。在视图布局的预留空间上，模板充分考虑了A4幅面的有效绘图区域，核心视图区避开了标题栏的遮挡范围，不管是放置零件的三视图、局部放大图，还是装配体的爆炸视图、技术要求文本块，都有充足的排布空间，

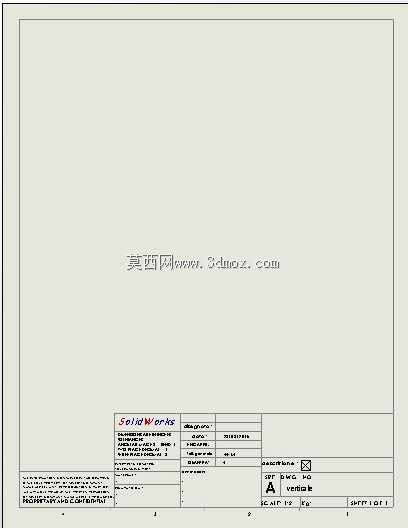

　　不会出现视图和标题栏重叠、尺寸标注挤在边框边缘的情况。对于垂直方向的出图需求，模板也做了对应的布局适配，标题栏位置随幅面方向调整到规范位置，边框留白同步匹配垂直打印的走纸边界，不需要使用者手动旋转调整图框元素，切换幅面方向时能直接调用。从设计思路上来说，这套模板没有做多余的装饰性元素，所有线条、区块都服务于工程出图的实际需求，线型粗细严格区分：外框采用粗实线，内部分隔线采用细实线，标题栏的分区线也按照国标要求设置了对应的线宽，打印输出时能清晰区分不同的功能区域，不会出现线条粗细一致导致的图面层次混乱。在实际的三维设计转工程图流程里，这套模板可以直接关联三维模型的自定义属性，模型里设置好的零件名称、材料、重量、

　　图号信息能自动填充到标题栏对应的位置，不需要人工手动录入，既减少了重复输入的工作量，也能避免人工填写时出现的信息错漏、和三维模型参数不匹配的问题。很多设计团队在出图时经常出现不同工程师绘制的图框格式不统一、标题栏字段不一致的问题，给图纸归档和后续的图纸复用带来很多麻烦，统一使用这套标准化模板，能保证所有输出的A4幅面工程图格式完全统一，不管是新入职的工程师还是资深设计人员，调用模板就能直接输出符合规范的图纸，不需要再单独记忆企业的图框规范要求。在安装边界的适配性上，模板的页边距设置完全兼容主流的办公打印机、工程绘图仪的打印可打印区域，不需要调整打印偏移量，直接选择1:1打印就能输出边框完整、位置居中的图纸，不会出现底部或者侧边内容被打印机裁切的问题。对于需要在图纸上添加附加栏、更改记录栏的使用场景，模板预留的侧边空白区域也足够使用者根据自身需求添加对应的功能区块，不需要重新调整整体布局，拓展性完全能覆盖不同行业、不同企业的个性化出图需求。日常出图过程中，很多人会遇到图框比例和视图比例不匹配、标注样式随图框缩放错乱的问题，这套模板的所有元素都做了比例锁定，插入视图、调整视图比例时，图框、标题栏的尺寸和文字大小不会随视图比例变化，始终保持固定的打印尺寸，保证最终输出的图纸文字高度、线宽都符合制图标准的要求，不会出现视图放大后标题栏文字过大、视图缩小时文字模糊看不清的问题。
