工业脉冲布袋式除尘装置结构设计

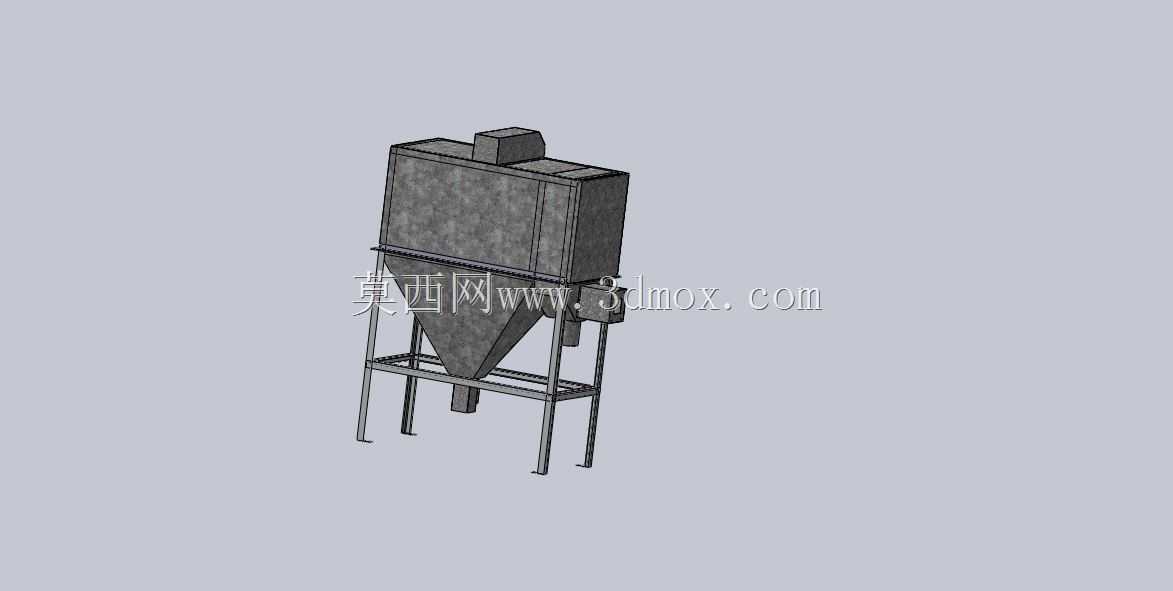

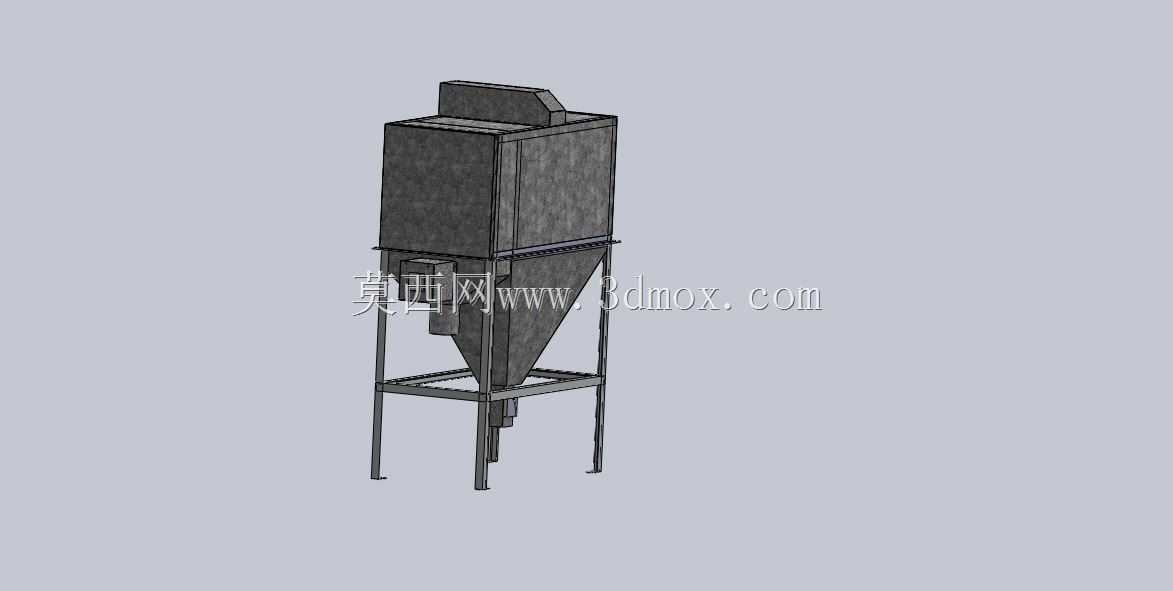

　　在木工加工车间、金属打磨工位、建材生产流水线这类高粉尘作业场景中，悬浮颗粒物不仅会加速生产设备的运动部件磨损，缩短精密检测元件的使用寿命，长期弥散在作业空间内还会对一线操作人员的呼吸系统造成不可逆损伤，配套适配的除尘装置是这类产尘工位合规投产的必备配套设施。这套除尘装置采用上箱体、中箱体、灰斗三段式集成结构，上箱体内部预留脉冲喷吹组件的安装空间，顶部设置的检修口可直接触及喷吹管与净气出口法兰，日常更换喷吹组件密封件、检查喷吹嘴对齐度时无需拆解主体箱体，大幅降低日常运维的拆装工作量。中箱体作为含尘气流的核心过滤区域，内部可根据处理风量需求适配不同数量的滤袋安装工位，含尘气流从侧部进风口进入中箱体后，因流道截面突然扩大，

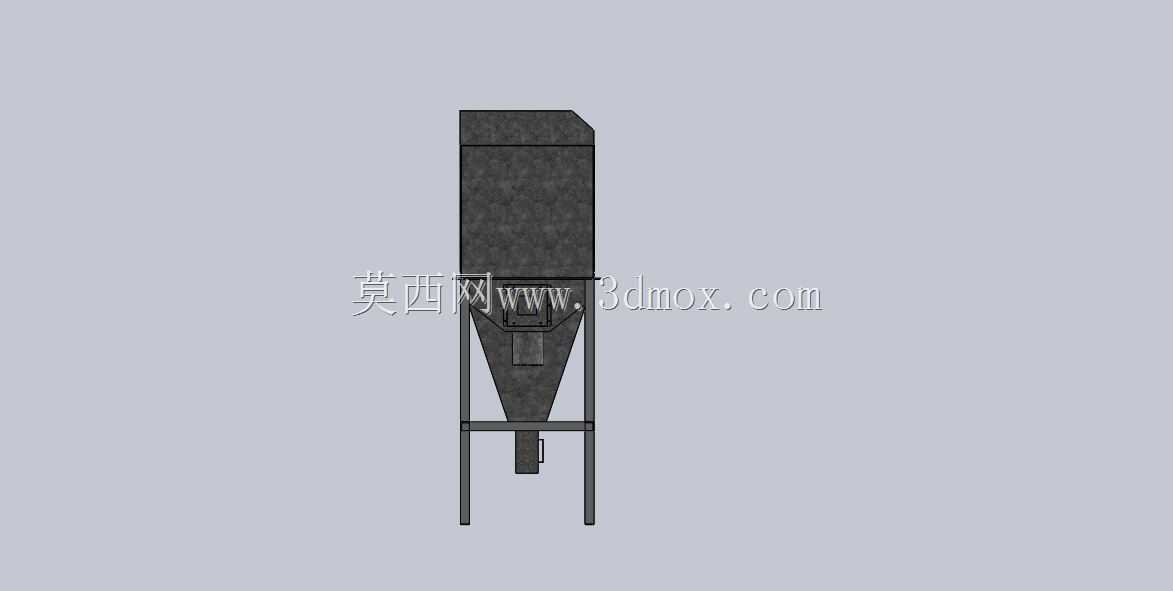

　　气流携带的大粒径粉尘会在重力作用下直接沉降至下方灰斗，粒径较小的粉尘随气流穿过滤袋时被阻留在滤袋外表面，透过滤料的洁净气流经上箱体的净气出口排出至室外或车间内循环。灰斗部分采用四棱锥收敛结构，锥角设置为60度，可保证沉降下来的粉尘沿锥壁顺畅滑落至底部卸灰口，避免粉尘在锥壁堆积架桥，灰斗侧壁预留的振动器安装位可在处理含水率稍高的粘性粉尘时加装辅助振打装置，进一步提升卸灰顺畅度。整套设备的支撑框架采用矩形钢管焊接成型，四根主立柱与箱体底部的连接座采用满焊工艺，框架中部设置的横向加强梁可抵消设备运行时的振动载荷，支腿底部预留的地脚螺栓安装孔可直接与车间地面的预埋螺栓固定，无需额外制作混凝土安装基础，适配既有车间的改造加装需求。

　　设计过程中优先考虑了现场安装的运输边界，整体设备的最大外形宽度控制在2.2米以内，可直接通过常规工业厂房的标准货运门洞，无需在现场进行大规模的箱体拼接作业，进风口与出风口的法兰尺寸统一采用行业通用的圆形法兰规格，可直接与车间现有通风管道对接，减少现场管道改制的工作量。针对不同产尘场景的粉尘特性，这套结构预留了足够的适配调整空间，处理打磨工位的金属粉尘时，可在进风口处加装阻火网，防止打磨产生的高温火星进入箱体引燃滤袋；处理木工车间的木质粉尘时，可在灰斗处加装旋转卸料阀，实现不停机连续卸灰，避免设备停机清灰影响生产流水线的连续运行；处理焊接工位产生的焊接烟尘时，可在中箱体前部增设预过滤层，拦截大粒径的焊渣颗粒，延长主滤袋的使用寿命。

　　设备的气流组织设计经过流道优化，进风口设置在中箱体下部位置，进入箱体的气流不会直接冲刷滤袋表面，可避免高速气流携带的硬质粉尘颗粒直接磨损滤袋，大幅延长滤袋的更换周期，降低设备的长期运行耗材成本。上箱体的净气出口设置在顶部居中位置，可保证各个滤袋的过滤风量均匀分配，避免出现局部滤袋过滤风速过高导致的粉尘穿透、滤袋过早破损问题。灰斗部分的设计充分考虑了粉尘的安息角特性，四壁的倾斜角度大于常见工业粉尘的自然安息角，即使是流动性较差的水泥、滑石粉类粉尘，也可在重力作用下自然滑落，无需频繁人工清理锥壁积灰。支撑框架的支腿高度设置为1.2米，灰斗底部的卸灰口距离地面留有足够空间，可直接在下方放置标准集尘桶，也可对接螺旋输灰机实现粉尘的密闭输送，适配不同规模产尘工位的卸灰需求。整套结构的所有连接法兰均采用螺栓连接加密封垫的密封形式，设备运行时的漏风率控制在3%以内，可避免含尘气流从连接缝隙溢出造成二次扬尘，满足工业车间的职业卫生环保要求。
