带自清洁圆柱过滤结构的轴流通风装置

　　在工业厂房通风、隧道排风、畜牧场环控、粉尘车间换气这类对进风洁净度有持续要求的场景里，普通轴流风机长期运行后，叶轮、风筒内壁很容易附着积尘、纤维类杂质，不仅会拉低送风效率，增大运行风阻，严重时还会因叶轮积尘失衡引发振动异响，缩短轴承与电机的使用寿命。常规的应对方案是在风机进风口加装外置过滤滤网，但外置滤网需要人工定期拆卸清理，在高空安装、吊顶暗装、人员难以抵达的安装位置，后期维护的成本和安全风险都很高，这款集成了圆柱形自清洁过滤器的轴流风机，正是针对这类痛点做的结构整合设计。

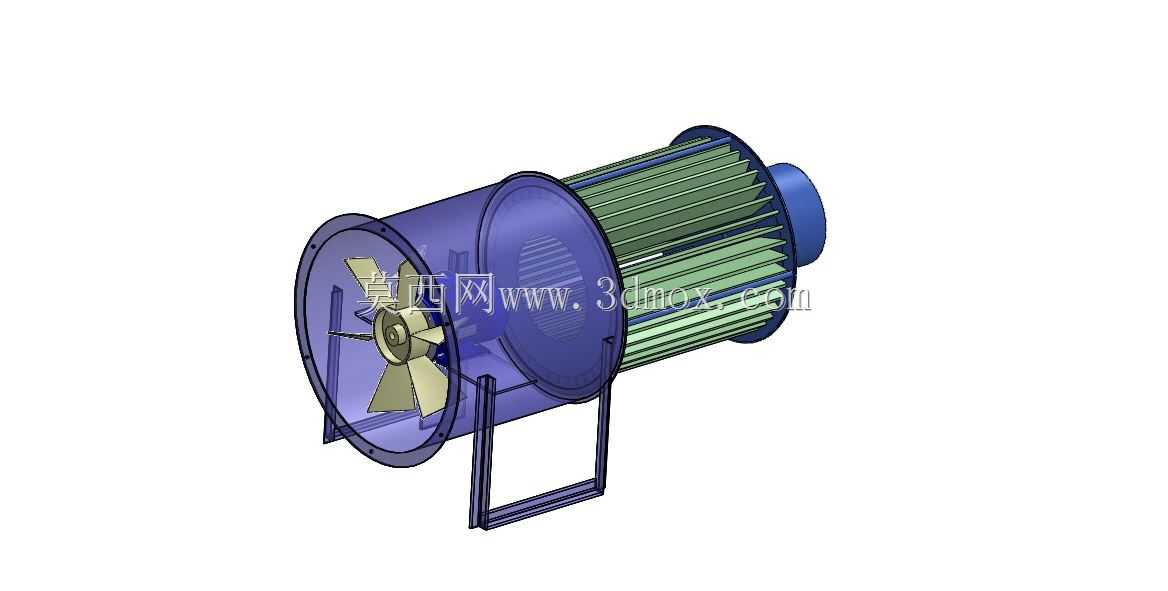

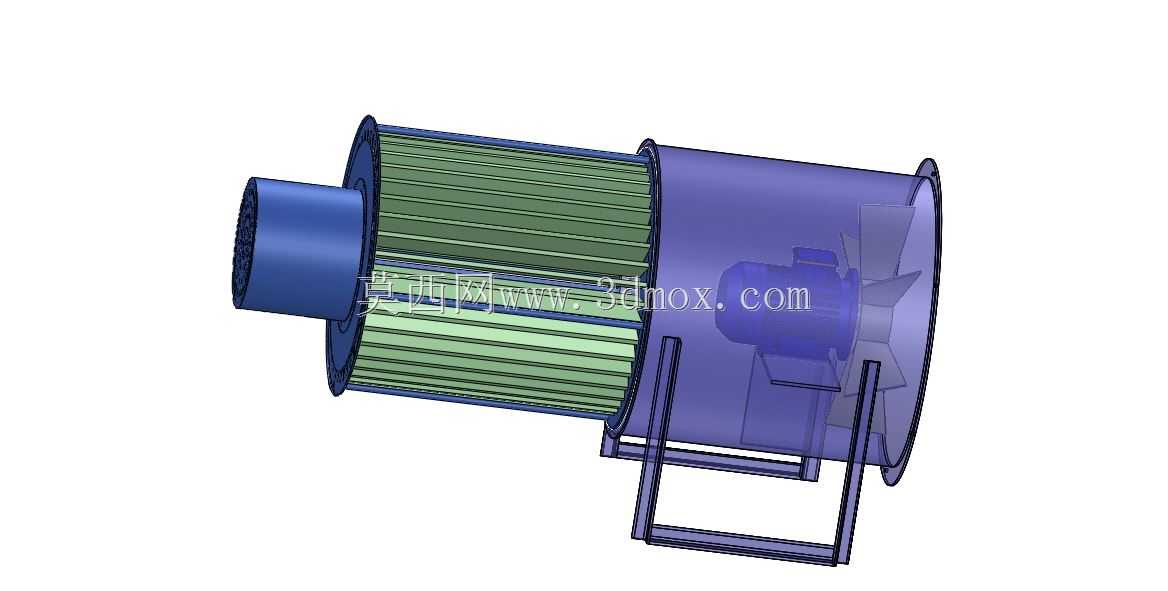

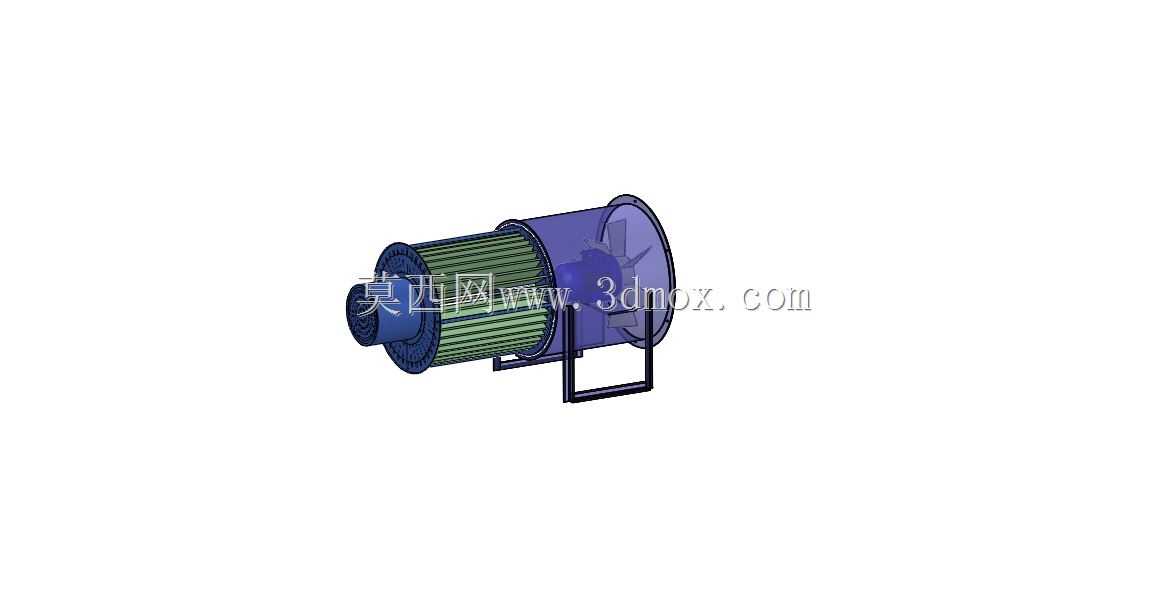

　　从结构布局来看，设备整体采用同轴直筒式布局，进风侧集成了圆柱形过滤单元，过滤单元采用径向进风的褶皱滤材结构，相比平面滤网拥有更大的有效过滤面积，相同风量下的初始风阻更低，能在保证过滤精度的前提下，减少风机的压头损耗。自清洁结构集成在过滤单元内侧，无需拆卸滤筒即可完成滤材表面积尘的清理，清理下来的杂质可通过设备底部的集尘槽统一收集，避免清理过程中二次扬尘污染周边环境。出风侧为标准轴流叶轮段，叶轮采用机翼型扭曲叶片设计，根据额定风量工况做了叶型角度匹配，在常用工况区间内运行效率更高，气动噪声更低。

　　设备的安装支架采用一体式弯折型钢支架，支架与风筒筒体采用抱箍式连接结构，可根据现场安装需求调整筒体的俯仰角度，适配墙装、吊装、地面立装等多种安装形式。风筒两端均采用标准法兰边设计，法兰边预留了均匀分布的螺栓安装孔，可直接对接现场通风管道，无需额外制作转接连接件，能减少现场安装的加工工作量。考虑到不同场景的安装边界限制，整体筒体的径向尺寸控制在常规轴流风机的安装尺寸范围内，不会因为集成过滤结构额外增大径向占用空间，替换原有同规格普通轴流风机时，无需改动原有安装基础和管道接口，适配性更强。

　　设计过程中重点平衡了过滤阻力与风机性能的匹配关系，通过流道仿真优化了过滤段到叶轮段的过渡结构，避免滤筒后方出现紊流区影响叶轮进气效率，滤筒的支撑骨架采用镂空式加强筋设计，在保证滤筒抗负压变形能力的同时，尽可能减少骨架结构对气流的阻挡。自清洁机构的驱动部件做了全密封处理，避免长期运行过程中积尘进入传动结构引发卡滞，传动部件的润滑采用长效润滑脂，日常运行过程中无需额外加注润滑维护。叶轮与电机的连接采用锥套锁紧结构，相比普通平键连接，同轴度精度更高，长期运行的振动量更小，同时后期拆卸维护叶轮时更便捷。接线盒设置在风筒外侧的防雨型壳体内，户外安装时可避免雨水侵入引发电路故障，壳体上预留了标准电缆格兰头接口，现场接线时可直接适配常规规格的供电电缆。

　　针对不同安装场景的边界限制，设备的安装支架预留了长条形调节安装孔，现场固定时可根据基础的螺栓孔位偏差做小幅调整，降低现场安装的对位难度。风筒筒体的板材采用冷轧钢板折弯焊接成型，焊接位置做了打磨整平处理，内外表面均做了防锈喷涂处理，可适应潮湿、轻度腐蚀的使用环境。滤筒的固定采用快拆式压圈结构，当滤材达到使用寿命需要更换时，无需借助专用工具即可打开压圈取出旧滤筒，更换新滤筒后重新压紧压圈即可完成操作，大幅缩短滤材更换的作业时间。设备的整体重心经过配平设计，支架安装位置对应筒体的重心位置，吊装或墙装时不会出现筒体倾斜的问题，固定螺栓的受力更均匀，长期运行的结构稳定性更好。
