同轴嵌套式空心衬套三维结构设计

　　这类同轴嵌套的空心套筒类零件，在各类传动、支撑结构中应用极为广泛，从普通的轻工输送设备到重型工程机械的铰接点位，都能看到这类结构的身影。日常做结构设计时，这类零件看似结构简单，实则需要兼顾多维度的工况需求，很多刚入行的工程师容易忽略细节，导致后期装配或者使用阶段出现问题。

　　从实际使用场景来看，这类零件最常作为轴系的支撑衬套使用，穿装在固定基座的安装孔内，内部穿装旋转或者往复移动的轴件，一方面为轴提供径向支撑，避免轴直接和基座硬接触磨损基座本体，另一方面可以通过自身的磨损消耗来保护核心的轴和基座零件，后期维护只需要更换衬套即可，大幅降低设备的运维成本。部分工况下，这类衬套还会起到定位隔套的作用，安装在两个传动零件之间，限定轴上零件的轴向位置，保证齿轮、带轮这类传动件的啮合或者传动中心距符合设计要求，避免传动过程中出现窜动错位。

　　设计这类零件的时候，首先要明确安装边界的尺寸约束，首先要确认基座安装孔的实际加工公差，通常衬套的外径要和基座孔采用过渡配合或者小过盈配合，保证衬套装入基座后不会随轴转动，避免衬套外径和基座孔之间出现相对滑动磨损。而衬套的内径则要和适配的轴件采用间隙配合，根据轴的运动形式选择合适的配合公差，如果是高速旋转的轴，配合间隙要适当放大，同时要考虑润滑结构的预留，部分工况会在衬套内壁加工油槽或者油孔，方便润滑脂进入摩擦面，降低运转过程中的摩擦阻力。如果是低速重载的铰接点位，比如工程机械的臂架铰接位置，这类衬套通常会选用耐磨合金材质，配合端面的密封结构，避免泥沙进入摩擦面加剧磨损。

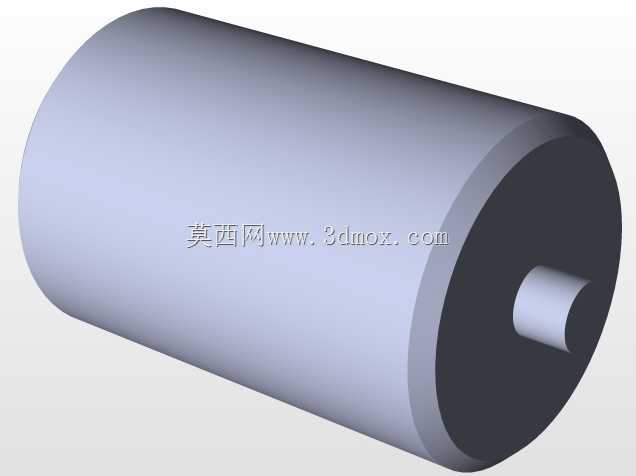

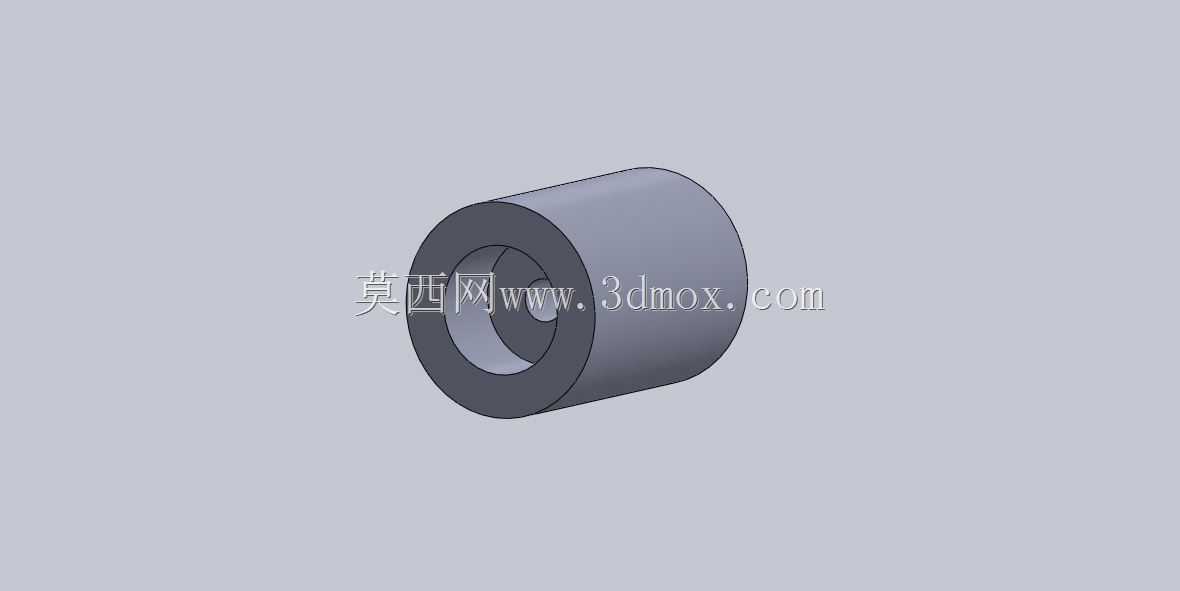

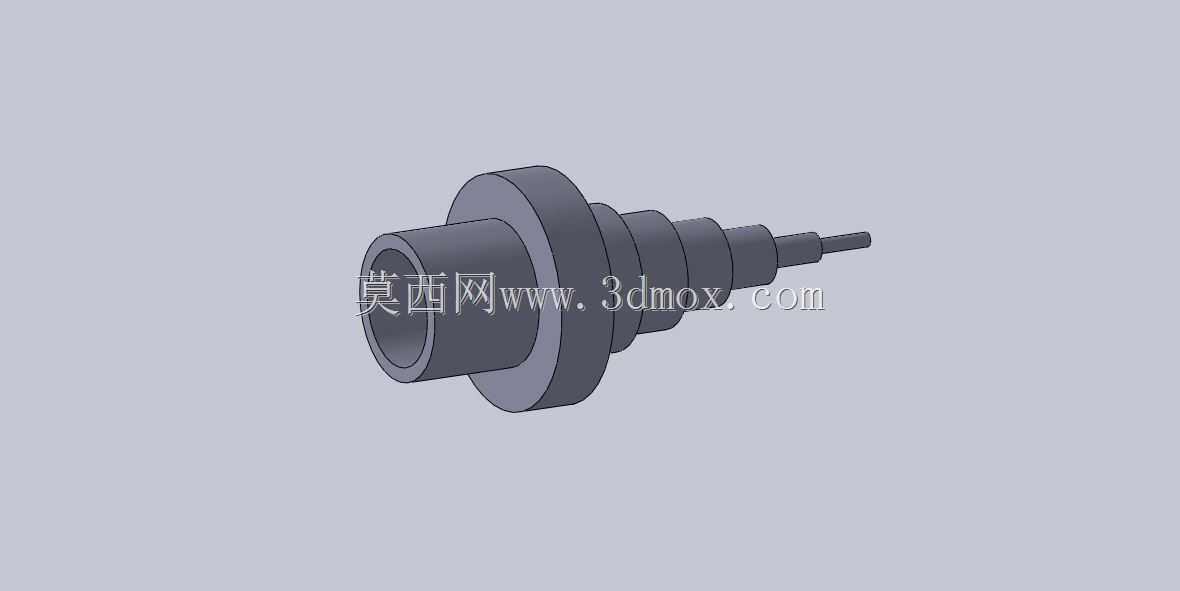

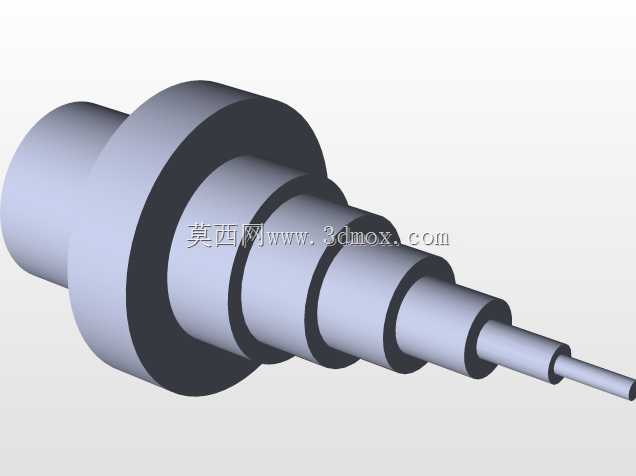

　　从结构本身来看，这个零件采用等外径的圆柱结构，内部是阶梯式的同轴内孔，这种阶梯孔设计通常是为了适配不同直径的轴段，或者是为了在内部预留密封件、挡圈的安装空间，避免轴窜动时直接冲击衬套端面。设计时要严格保证内外圆柱面的同轴度公差，通常同轴度公差要控制在0.02mm以内，否则穿轴后会出现卡滞、偏磨的问题，严重时甚至会导致轴件弯曲变形。衬套的长度尺寸要结合安装点位的基座厚度来确定，通常衬套的长度要比基座安装孔的厚度长出0.1-0.3mm，保证衬套压装后两端能够略微突出基座端面，避免装配时端盖直接压在基座上，导致衬套在孔内出现窜动。

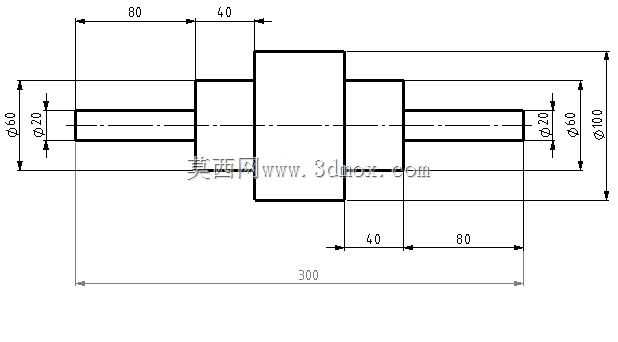

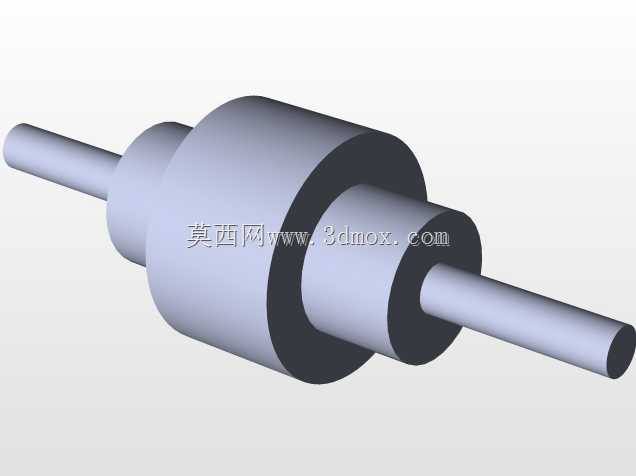

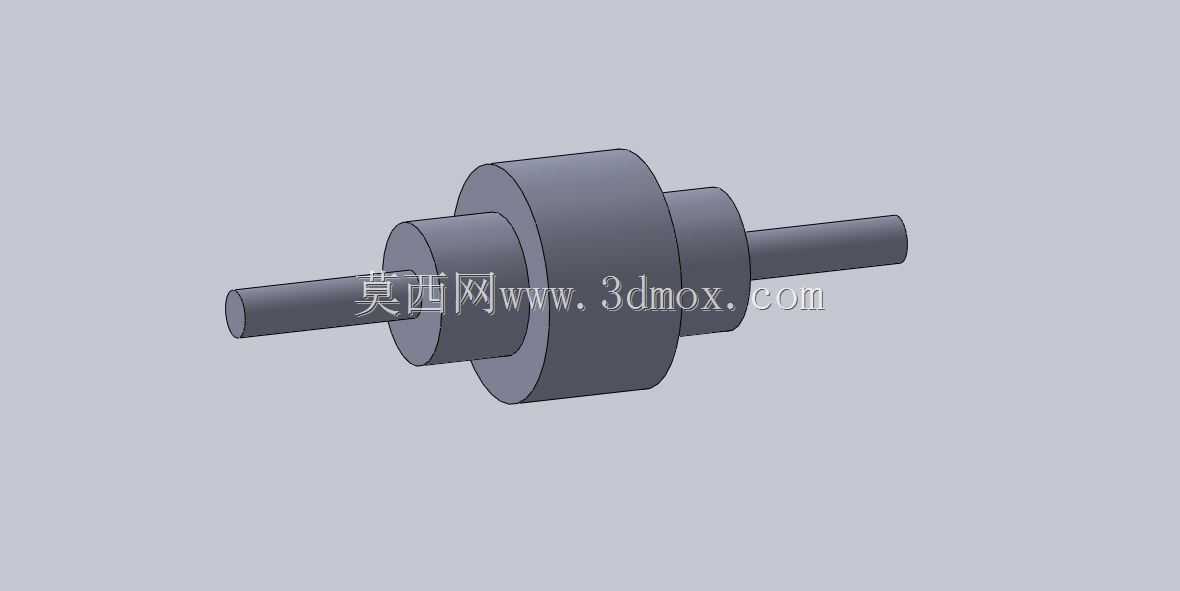

　　建模过程中，首先要选定基准轴线，所有的内外圆柱面都要以这条公共轴线为基准来绘制草图，先绘制轴向的截面轮廓，通过旋转凸台命令生成主体结构，之后再处理两端的倒角，通常衬套的内外孔端口都要加工15度或者45度的倒角，一方面是压装时起到导向作用，避免装配时切伤安装孔或者轴件的表面，另一方面可以去除加工后的毛刺，避免金属碎屑进入摩擦面。如果需要预留油孔或者油槽，要在主体结构生成后，按照润滑点位的位置在对应位置切除特征，油槽的边缘要做圆角过渡，避免应力集中导致衬套在重载下出现开裂。

　　很多工程师在设计这类零件时容易忽略壁厚的均匀性，尤其是带阶梯内孔的衬套，要保证各个位置的壁厚差控制在合理范围内，避免压装时因为壁厚不均导致衬套变形，使得内孔圆度超差。如果是采用过盈配合压装的衬套，还要提前计算压装力，根据压装力来确认衬套的壁厚是否足够，避免压装时衬套被压溃。对于需要在腐蚀环境下使用的衬套，还要在建模完成后预留表面处理的厚度余量，比如镀锌、镀硬铬的镀层厚度通常在0.02-0.05mm，设计尺寸时要提前把这部分余量考虑进去，避免表面处理后尺寸超差无法装配。

　　在实际选型替换时，这类衬套的尺寸确认不能只看内外径和长度，还要确认端面的受力情况，如果衬套需要承受轴向力，就要适当增加衬套的壁厚，或者选用强度更高的材质，避免轴向载荷过大导致衬套端面变形。如果是用于高速旋转的轴系，还要对衬套做动平衡校核，避免因为衬套本身的质量分布不均导致轴系运转时出现振动，影响整套设备的运行稳定性。
