带自清洁功能的组合式空气处理机组结构设计

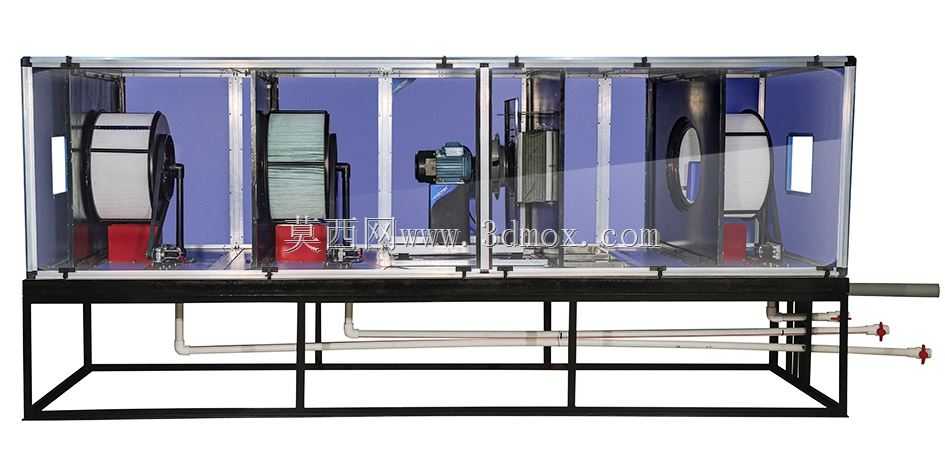

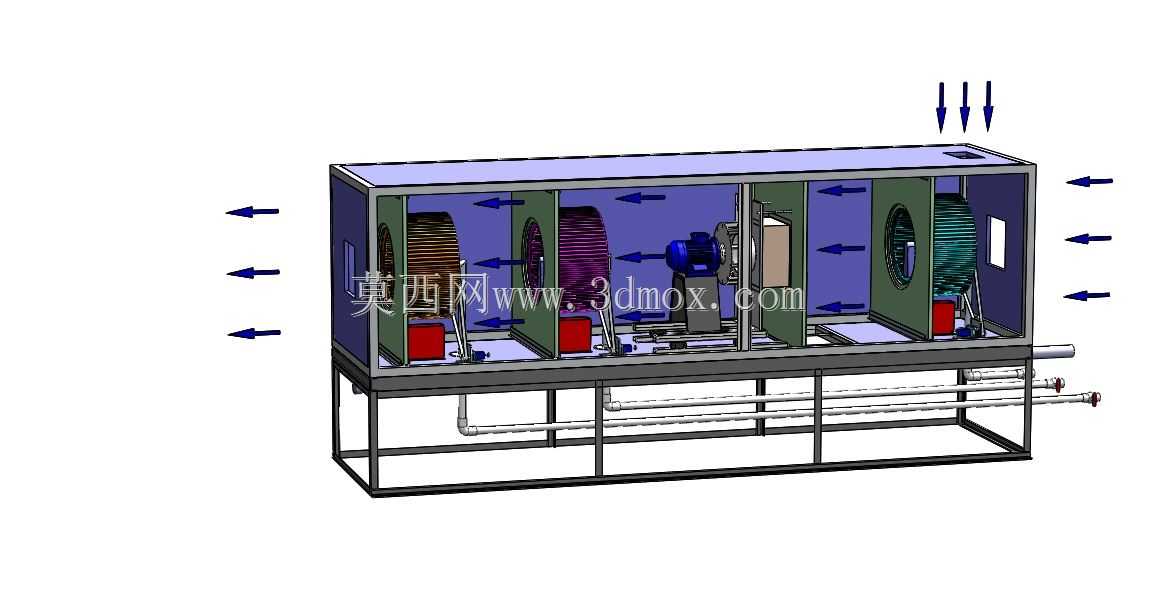

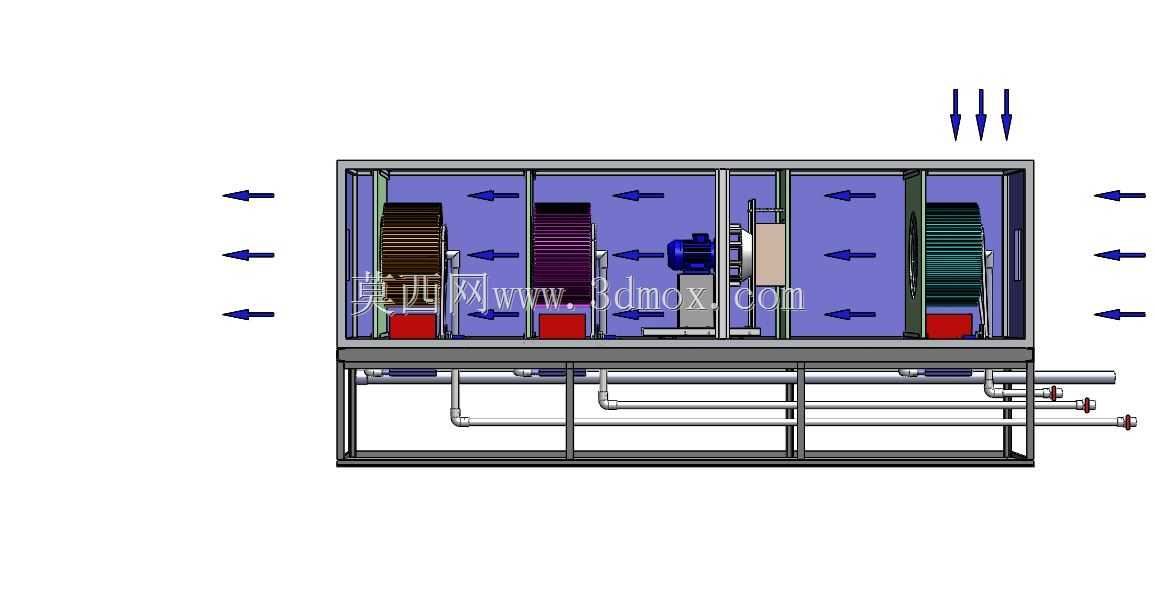

　　在商用暖通、工业洁净通风、大型公共建筑空气调节场景中，常规空气处理机组长期运行后，过滤段、换热盘管表面会积附大量粉尘、纤维类杂质，不仅会大幅提升风阻、降低换热效率，还容易滋生霉菌造成二次空气污染，传统运维需要停机拆解组件进行人工冲洗，运维成本高且会中断通风系统的连续运行，这款集成自清洁系统的空气处理机组，正是针对这类痛点完成的结构设计。从结构布局来看，机组采用分段式模块化箱式结构，底部采用型钢焊接一体式机架，机架预留了统一的管道排布空间与设备安装地脚，所有功能段沿气流方向依次排布，从进风段开始依次设置初效过滤段、带自清洁组件的换热段、风机段、均流出风段，各段之间采用法兰加密封胶条的拼接结构，既方便工厂分段预制加工，

　　也能在现场安装时根据场地条件调整段体排布顺序，适配不同的安装空间边界。设备的自清洁系统集成在过滤与换热段位置，设计时在每一组过滤组件、换热盘管的侧方预留了可沿导轨往复移动的喷淋冲洗机构，配套的输水管道沿机架底部的管廊排布，在机组运行达到预设的压差值时，无需停机拆解，即可驱动喷淋机构沿组件表面匀速移动，通过高压水雾将附着在滤料、盘管翅片表面的积尘冲刷至底部的集水盘，再通过预设的排水管路排出机组外，整个清洁过程不需要人员进入机组内部，也不会中断风机的正常送风，大幅降低了日常运维的工作量。从安装边界来看，机组整体外形采用长方体箱式结构，宽度方向预留了检修门的开启空间，侧面的管道接口全部采用标准法兰结构，对接现场的冷冻水管、

　　冷凝水管时不需要额外做转接件，顶部的进风段、侧面的出风段都设置了可调节的风阀连接位，可适配不同方向的风管走向，不管是落地安装在设备机房，还是吊装在屋面层，都可以通过调整机架的固定孔位适配不同的安装基础。在功能设计上，机组内部的气流组织经过了专门的导流优化，在风机进出口位置设置了弧形导流板，避免段体内部出现涡流区造成不必要的风阻损失，过滤段采用抽屉式安装结构，即使在需要更换滤料的场景下，也只需要抽出滤料框架即可完成更换，不需要拆解段体的围护板；换热段的盘管采用倾斜布置，配合自清洁系统的喷淋水可以快速将积水排入集水盘，避免盘管表面积水滋生细菌。针对不同场景的送风需求，设计时预留了功能段扩展空间，可根据实际使用需求在段体内增加加湿段、

　　中高效过滤段、杀菌段等组件，不需要重新设计整体机架结构，只需要调整对应段体的长度即可完成适配，大幅提升了设备的通用适配性。在细节结构处理上，机组的围护板采用内外金属板夹保温层的夹心结构，拼接处采用凹凸槽咬合密封，避免运行时出现冷桥结露的问题，底部的集水盘采用一体化冲压成型结构，坡度朝向排水口，不会出现积水残留的问题，所有转动部件、喷淋移动机构都设置在气流通道外侧的检修腔内，既不会干扰正常的气流输送，也方便日常对运动部件做润滑、检修操作，不需要进入送风腔内部即可完成大部分维护作业。
