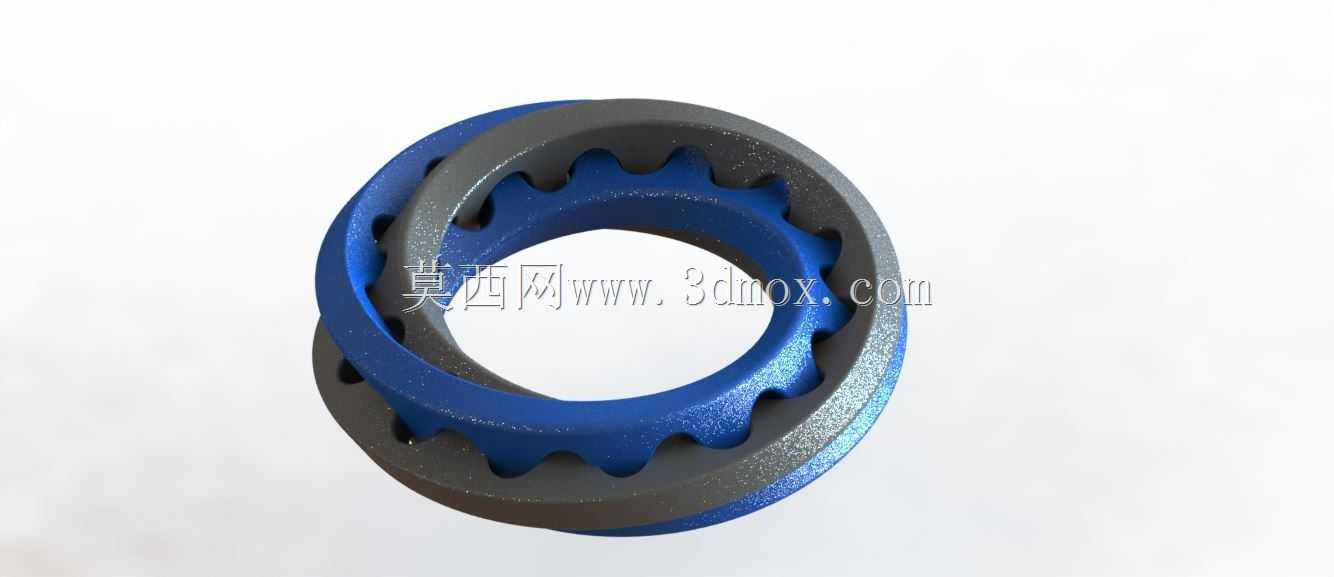

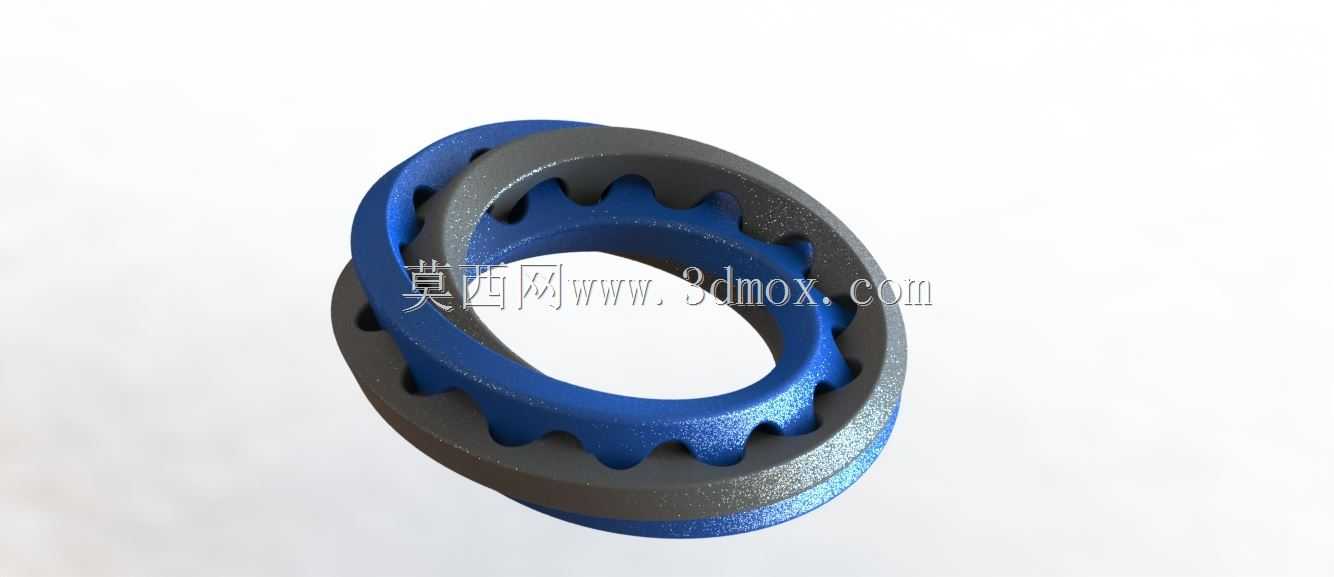

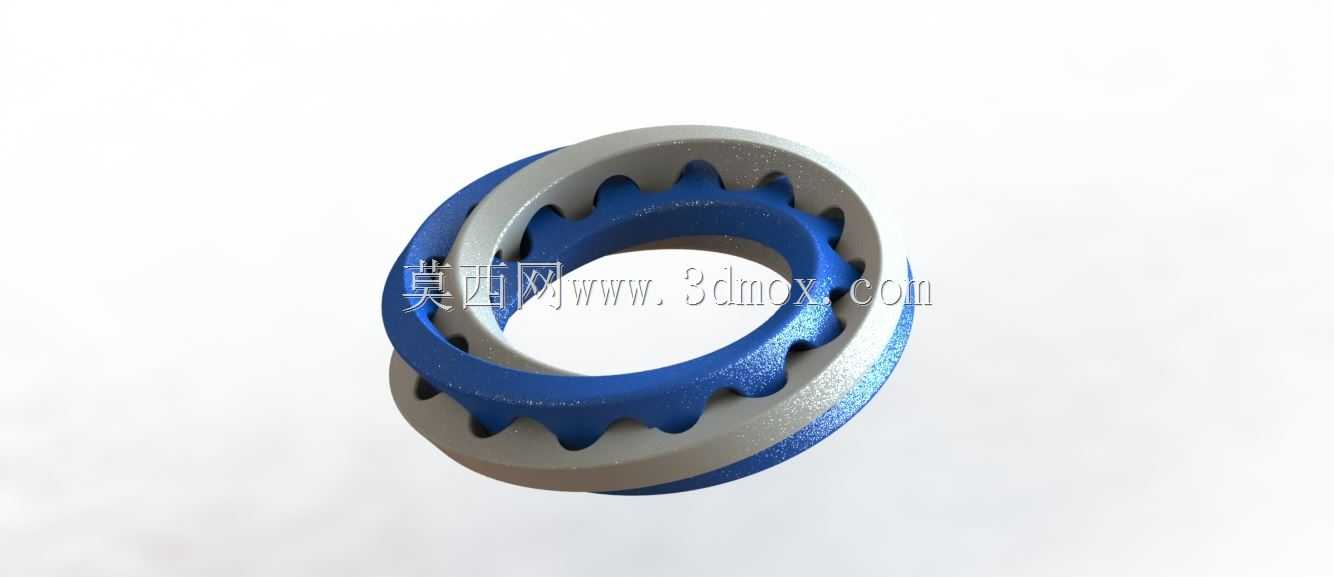

交错啮合式扭带环形传动结构设计

　　这类交错啮合的扭带环形构件，常应用在需要紧凑空间内实现同步回转、柔性扭矩传递的工况中，比如小型精密传动模组的换向环节、轻载输送线的转角传动单元，或是特种密封结构的动态配合部位，相比传统直齿环形传动件，它的啮合接触是沿扭曲曲面连续过渡的，传动过程中不会出现单齿突然啮入啮出的冲击，运行噪音更低，同时接触应力分布更均匀，在同等外径尺寸下能传递的平稳扭矩更高。从实际装配边界来看，这类构件的内外环配合间隙需要控制在0.02到0.05毫米之间，过大会导致传动回程差超标，过小则会在曲面滑动过程中出现卡滞，尤其是扭曲段的曲面曲率变化区域，加工时的形位公差如果超出0.03毫米，装配后就会出现局部摩擦阻力骤增的问题，

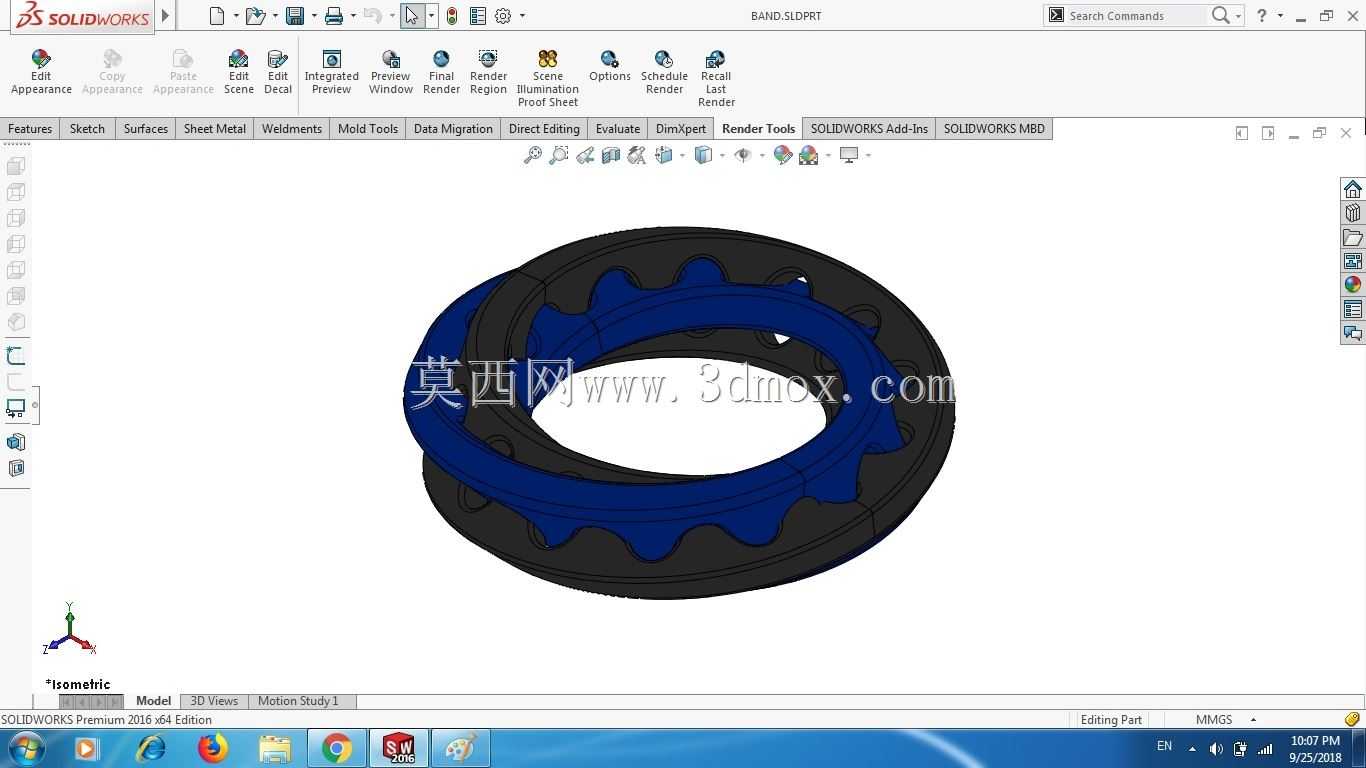

　　建模阶段就需要提前把公差补偿量融入曲面偏移参数中，避免后续加工装配出现适配问题。设计这类结构时，首先要确定环形基体的基准中径，这个尺寸直接决定了构件的安装空间占用，通常中径尺寸会根据配套的安装座内孔尺寸做基准匹配，中径确定后，再根据需要传递的扭矩大小计算扭带的截面宽度和厚度，轻载工况下截面厚度可以取中径的1/20到1/15，重载工况则需要提升到1/12，同时要校核扭曲段的最小壁厚，避免应力集中导致的结构断裂。建模过程中，曲面的构建逻辑是先绘制两个环形基准轨迹，再通过曲面移动、复制的功能将直带状的截面沿扭曲路径扫掠，过程中需要不断调整扭曲角度的渐变参数，保证内外环的齿形曲面在整个回转路径上都能保持均匀的啮合间隙，

　　不能出现局部间隙过大或干涉的情况。很多新手在做这类扭曲结构时，容易直接用实体扭曲命令一次性生成，最后会出现曲面褶皱、齿形错位的问题，正确的思路应该是先拆分出单个啮合齿的曲面单元，通过阵列、扭曲、缝合的步骤逐步构建，每完成一段曲面就做一次干涉检查，确保相邻曲面的衔接处G1连续，这样生成的实体在后续做工程图导出、数控加工编程时才不会出现破面。从实际使用场景来看，这类扭带结构如果用在食品输送设备的转角传动部位，还需要在曲面过渡处做圆角处理，避免物料残留，圆角半径通常取1到2毫米，既不影响啮合精度，也能满足卫生清洁的要求；如果用在精密仪器的微调传动环节，则需要在扭带表面做硬化处理，建模时就要预留0.1到0.2毫米的硬化层厚度，

　　避免热处理后尺寸变形导致装配失效。另外，这类结构的安装固定通常是在环形基体的侧面做均匀分布的定位销孔，销孔的位置度公差需要控制在0.02毫米以内，保证回转时的同轴度，建模时销孔的深度不能超过基体壁厚的2/3，避免削弱结构强度。在做运动仿真时，要重点关注扭曲啮合段的接触力变化，正常工况下接触力的波动幅度不应该超过平均值的15%，如果波动过大，就需要重新调整扭带的扭曲角度参数，优化曲面的啮合轨迹，直到接触力曲线平稳为止。很多工程场景中，这类扭带环形结构还会搭配防尘密封件使用，所以建模时需要在环形基体的外侧预留密封槽的安装位置，密封槽的尺寸要根据配套的O型圈线径来确定，通常槽深取线径的0.8倍，槽宽取线径的1.2倍，保证密封件安装后不会在回转过程中脱出。
