金属板扫掠成型法兰结构设计

　　在工业管路系统的搭建场景中，法兰是实现管段对接、设备端口连接的核心基础构件，这类采用金属板扫掠工艺成型的法兰结构，区别于传统铸锻法兰的加工逻辑，更适配薄壁管路、低压输送场景的快速装配需求。从实际应用场景来看，这类法兰常出现在通风除尘管路、低压流体输送管线、小型化工试验装置的管段连接位置，不需要承受超高压的密封载荷，却对安装便捷性、构件自重有明确要求，钣金成型的法兰在自重控制上比同规格铸锻件低40%以上，现场安装时不需要重型吊装辅助，单人即可完成对位拧装作业。

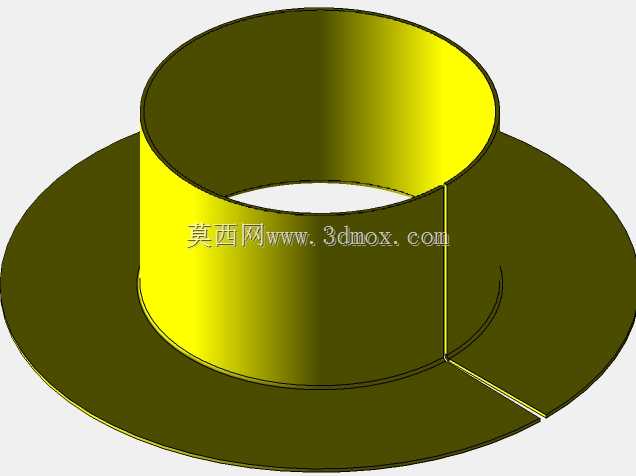

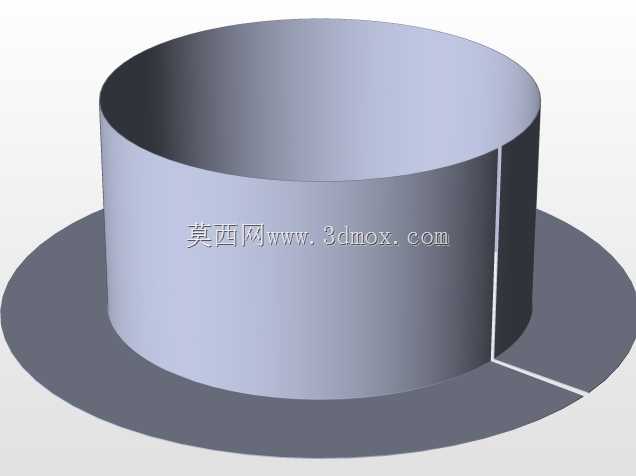

　　从功能特性上看，该法兰的盘体与筒段采用一体扫掠成型，不存在传统焊接法兰的焊缝应力集中问题，盘体上的密封面平整度可以通过钣金成型工艺一次保证，不需要后续二次车削加工，筒段部分直接与待连接管段采用套接后满焊或者抱箍锁紧的方式固定，相比平焊法兰减少了管端与法兰盘的对接焊缝，降低了管路泄漏的风险点。盘体边缘预留的安装缺口是设计时特意保留的结构，在多管段密集排布的安装场景下，相邻法兰的螺栓可以从缺口位置侧向装入，不需要从法兰盘外侧沿轴向穿入螺栓，解决了狭窄空间内法兰装配时螺栓穿装困难的问题，这一细节在设备内部紧凑管路布局中实用性极强。

　　设计思路上，该结构完全围绕钣金加工的工艺特性展开，扫掠法兰命令的应用，是将平板坯料通过渐进成型的方式，先翻出垂直于盘体的筒段结构，再将盘体部分压平至设计平面度，整个成型过程不需要去除材料，材料利用率接近95%，远高于铸锻法兰的材料利用率。设计时需要重点控制筒段的翻边高度，高度过低会导致与管段连接的有效接触长度不足，套接后容易出现连接强度不足的问题，高度过高则会在扫掠成型时出现筒段壁厚减薄超差的问题，通常筒段高度控制在管壁厚度的8-12倍区间，既能保证连接强度，也能控制成型后的壁厚减薄率在10%以内，满足低压管路的强度要求。

　　外形尺寸与安装边界方面，这类法兰的盘体外径通常比对接管段的外径大60-120mm，根据管路通径的不同调整尺寸，盘体上的螺栓孔中心圆直径严格遵循对应压力等级的管路法兰标准，保证与同规格标准法兰具备互换性，不需要单独定制配对法兰。安装时需要注意，法兰盘背面与管段外壁的夹角位置需要做连续密封焊，焊接时采用小电流分段焊接，避免盘体受热出现翘曲变形，影响密封面的贴合度；由于是钣金成型结构，法兰盘的平面度在自由状态下控制在0.5mm以内，安装时不需要额外加太厚的密封垫片，采用1.5mm厚度的橡胶石棉垫或者四氟垫片即可满足密封要求，过厚的垫片反而会导致螺栓拧紧后盘体出现变形，造成密封失效。

　　在日常运维场景中，这类钣金法兰的拆卸复装性能优于铸锻法兰，因为盘体具备一定的弹性变形能力，多次拆装后密封面不会出现铸锻法兰常见的磕碰凹坑、密封水线损坏等问题，只要盘体没有出现明显的塑性变形，就可以重复使用，降低了管路运维的备件成本。需要注意的是，这类法兰不适用于高温高压、强腐蚀介质的输送场景，因为钣金件的壁厚较薄，在高温下容易出现蠕变变形，强腐蚀环境下的腐蚀余量不足，仅适用于工作压力1.6MPa以下、介质温度不超过200℃的中性流体、气体输送管路，在选型时需要根据实际工况参数匹配对应厚度的板材，避免出现强度不足导致的管路失效问题。
