铰接式液压管路万向转向连接节结构

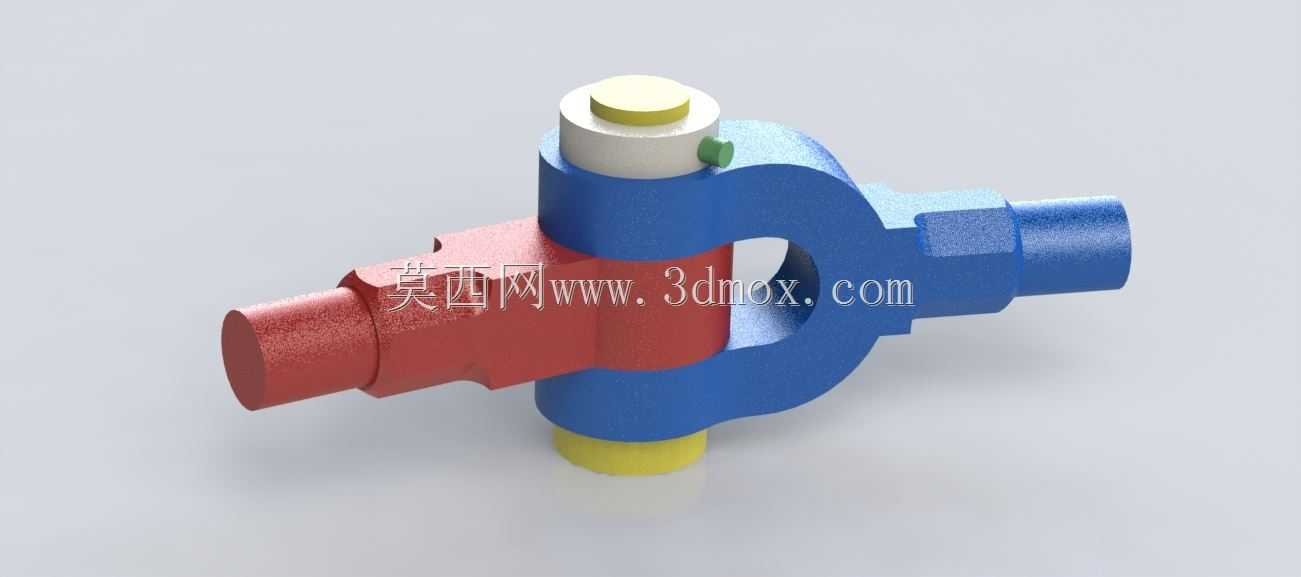

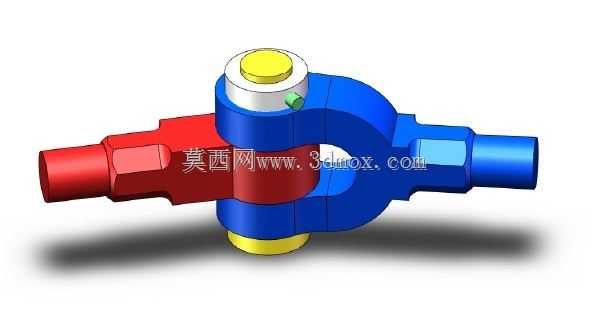

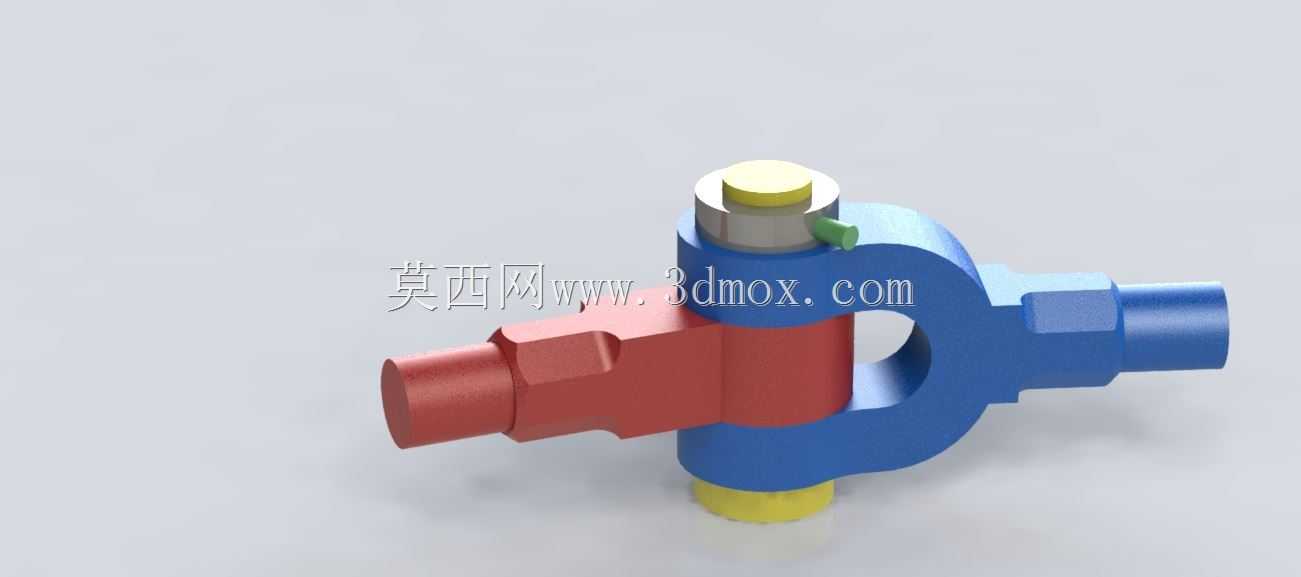

　　这类铰接式转向连接节，多应用在液压管路布设存在角度偏转需求的工程场景中，常见于工程机械的执行机构供油管、移动设备的流体输送管路、需要随动转向的气动回路节点位置，核心作用是在两个存在相对转动的管路端之间，建立密封可靠的流体连通通道，避免管路随部件摆动时出现扭曲、憋压、密封失效等问题。从结构设计逻辑来看，整个部件采用分体式铰接布局，中间的蓝色主体为铰接支座，两侧分别对接红、蓝两色的管路接杆，接杆端部预留标准外螺纹接口，可直接与对应规格的硬管、软管总成通过螺纹旋合连接，接杆上加工的六角卡位结构，是为安装时提供扳手夹持位，避免拧紧管路时接杆跟转损伤铰接密封面。上下贯穿的黄顶销轴是整个铰接结构的回转核心，销轴与支座孔之间采用间隙配合设计，

　　既保证两侧接杆可绕销轴轴线做一定角度的相对摆动，又通过销轴端部的限位结构防止铰接部件轴向窜动脱出，销轴旁的小型绿色堵头为注油嘴结构，可定期向铰接摩擦副注入润滑脂，降低回转过程中的接触面磨损，延长部件在频繁摆动工况下的使用寿命。在安装边界层面，这类转向节的整体径向尺寸需匹配安装位置的预留空间，接杆的螺纹规格、有效旋合长度需与对接管路的通径、压力等级匹配，铰接摆动角度范围通常覆盖正负30度的偏转区间，可满足大多数随动机构的管路转向需求，安装时需注意接杆轴线与铰接销轴的垂直精度，避免额外附加弯矩导致密封件偏磨。从功能特性上看，该结构的密封设计采用端面密封结合径向密封的组合形式，铰接接触面的加工粗糙度需控制在Ra1.6以内，

　　保证密封件受压时能完全填充接触面微观间隙，在额定工作压力下不会出现渗漏，同时铰接副的转动阻尼经过匹配设计，既不会因阻尼过大导致管路随动卡滞，也不会因阻尼过小出现管路摆动时的异常晃动。在实际选型应用中，这类转向节需要根据管路的工作介质、工作压力、环境温度匹配对应的密封件材质，比如矿物液压油工况采用丁腈橡胶密封，高温工况采用氟橡胶密封，接杆与铰接支座的材质通常选用中碳钢调质处理，表面做镀锌钝化处理提升防锈能力，在有腐蚀介质的应用场景中也可更换为不锈钢材质。设计过程中需要重点校核销轴的抗剪切强度、铰接接触面的比压，确保在管路压力冲击、部件频繁摆动的工况下，结构不会出现塑性变形或断裂，同时接杆的流道内径需与对接管路通径保持一致，

　　避免通径突变产生局部节流损失，影响流体输送效率。这类铰接转向节相比传统的直角接头、软管弯接结构，具备占用空间小、转向角度灵活、密封可靠性高的优势，尤其适合安装空间局促、管路需要随部件反复摆动的设备部位，比如挖掘机的斗杆油缸管路、装载机的转向油缸管路、叉车的属具供油管等位置，可大幅降低管路因反复弯折产生的疲劳损坏概率，减少设备运维过程中的管路故障停机时间。
