0201封装表贴式微型电容器三维结构

　　在高密度电子组装的生产场景里，0201封装的表贴电容器是消费类电子、便携通讯设备、可穿戴硬件的PCB板上最常见的被动元件之一，这类超小型元件的三维建模精度，直接影响SMT产线的钢网开孔设计、吸嘴选型、贴片路径仿真以及整板的DFM可制造性校验工作。很多刚接触高密度SMT设计的工程师容易忽略这类分立元件的三维模型准确性，觉得只要焊盘封装做对就足够，实际上在做整板装配干涉检查、贴片程序离线仿真、回流焊热分布模拟的时候，元件本体的实际外形尺寸、端电极的位置公差、顶面与侧面的轮廓边界，都会直接影响仿真结果的可信度。

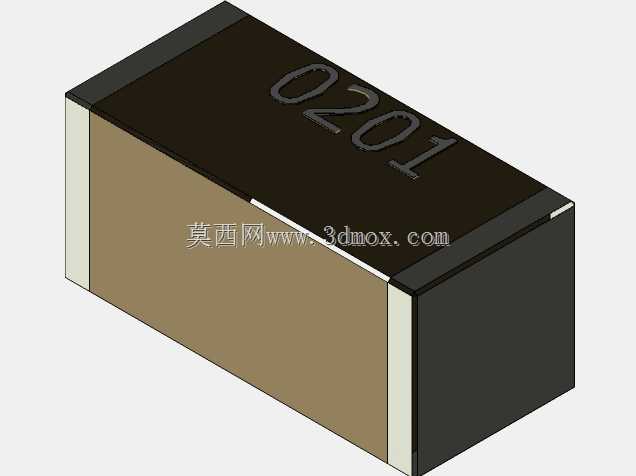

　　这款0201表贴电容的建模完全参照实际量产元件的尺寸规范搭建，本体采用长方体切角的结构设计，两个端电极分别布置在长度方向的两个端面，电极覆盖端面后向本体顶面、底面延伸出标准的爬锡距离，这个延伸尺寸的建模完全匹配实际元件的焊端设计，能保证在做焊膏印刷量仿真、焊点可靠性分析的时候，模型和实物的边界条件完全一致。本体的顶面做了平整的标识区域，实际生产中不同容值、精度、材质的0201电容会在顶面做激光标识，建模时保留了这个平面的结构特征，方便后续在整板BOM可视化校验的时候，能够直接在三维视图里识别元件的标识信息，避免错料。

　　从安装边界来看，这款0201电容的长宽尺寸严格遵循EIA封装标准，建模时预留了SMT贴装所需的最小安全间隙，相邻元件的排布间距、元件与PCB走线、丝印、过孔的安全距离都可以基于这个模型直接做校验，不需要再额外叠加公差余量。端电极的建模采用了和实际一致的三层结构边界，外层的可焊层厚度、端面的倒角尺寸都完全还原实物，在做回流焊的焊点成型仿真时，能够准确模拟焊锡在端电极表面的润湿爬升角度，提前预判虚焊、立碑、锡珠等常见SMT缺陷的发生概率。

　　在实际的工程应用中，这类微型表贴电容的三维模型主要用在三个核心场景：首先是PCB设计阶段的3D布局校验，尤其是在板厚0.4mm以下的超薄PCB、HDI高密度互连板的设计中，板上的元件排布密度极高，0201元件和周边的屏蔽罩、结构件、连接器、BGA焊点的间隙往往只有0.1mm级别，只有精准的元件三维模型才能排查出装配时的硬干涉问题；其次是SMT产线的离线编程，贴片机的吸嘴拾取高度、贴片压力、元件识别相机的轮廓参数，都需要基于准确的三维模型来预设，减少首件调试的时间和物料损耗；第三是产品的可靠性仿真，在做整板的跌落仿真、热循环仿真、振动仿真时，元件的质量分布、本体与PCB的连接刚度都需要通过准确的三维模型来赋值，才能得到贴近实际的仿真结果。

　　建模过程中特意规避了很多通用元件库常见的错误，比如很多通用库会把0201电容的端电极做成完全覆盖端面的直角结构，忽略了实际元件端电极的圆角过渡和侧面爬锡的尺寸差，这类模型在做焊点可靠性分析的时候会出现应力集中的误判，导致仿真结果和实际测试偏差过大。这款模型的本体侧面和端电极的衔接处做了和实物一致的微小圆弧过渡，本体的四个棱边也保留了实际陶瓷电容的成型倒角，完全还原MLCC多层陶瓷电容的实际成型工艺特征，不管是用于结构设计校验还是生产工艺仿真，都能满足工程精度要求。

　　对于从事便携电子产品硬件设计、SMT工艺设计、电子设备结构设计的工程师来说，这类标准化的微型表贴元件三维模型，是搭建企业通用元件3D库的基础单元，统一精度的元件模型能够大幅减少跨部门协作时的沟通成本，结构工程师不需要反复向硬件工程师确认元件的实际高度和外形，工艺工程师也不需要每次做新板的时候重新测量元件尺寸来调整贴片程序，从设计源头减少因为元件尺寸偏差导致的生产问题。
