洗衣机用垫圈冲压进模结构设计

　　这套进模结构针对洗衣机配套垫圈的批量冲压生产设计，在家电五金零部件制造场景中，垫圈作为洗衣机装配环节的基础密封、承压配件，需要在连接紧固件与被装配件之间分散压紧应力、填补装配间隙，避免长期运行振动导致连接件松动，同时阻隔不同金属材质接触面的电化学腐蚀，是洗衣机进水组件、传动固定端、外壳装配位都要用到的通用小尺寸五金件，单台洗衣机的垫圈用量从十数件到数十件不等，对生产效率和尺寸一致性要求极高。

　　从实际生产用途来看，这套级进结构的进模适配常规吨位的开式压力机安装，可在单次滑块行程内完成垫圈的多道冲压工序，无需多台单工序模具周转、多次定位装夹工件，能大幅降低小尺寸五金件的批量生产周转成本，减少工序间转运带来的工件磕碰、定位偏差问题。整套模具的安装边界匹配常规25吨到40吨开式可倾压力机的工作台面尺寸，模座上的两个导套安装孔中心距按照标准模架规格设计，导柱与下模座的配合精度选用H7/h6间隙配合，保证连续冲压过程中上下模的对中精度，避免冲裁间隙不均导致的毛刺过大、模具啃模问题。

　　设计思路上，首先针对垫圈的成品结构拆分冲压工序：第一步是条料的导正定位，在条料侧边冲出工艺导正孔，配合模具上的导正销实现每一步送料的精准定位，送料步距误差控制在0.02mm以内，保证各工序工位的位置度符合要求；第二步是垫圈内孔的冲裁，提前冲出内孔可以为后续的落料工序提供内孔定位基准，同时冲出的内孔废料可以从下模座的漏料孔直接排出，避免废料堆积在型腔内硌伤工件或者损坏模具刃口；第三步是垫圈外形的落料，落料凸模的刃口尺寸按照垫圈的外形公差要求配做，考虑冲裁过程中的材料弹性回弹，刃口尺寸按照工件下偏差设计，保证落料后的工件尺寸落在合格公差带内；最后一步是成品件的顶出排出，通过安装在上模的弹性顶料销将落料后的成品件从凹模腔内顶出，顺着模具斜面滑入成品收集槽，避免工件卡在模腔内影响下一次冲压行程。

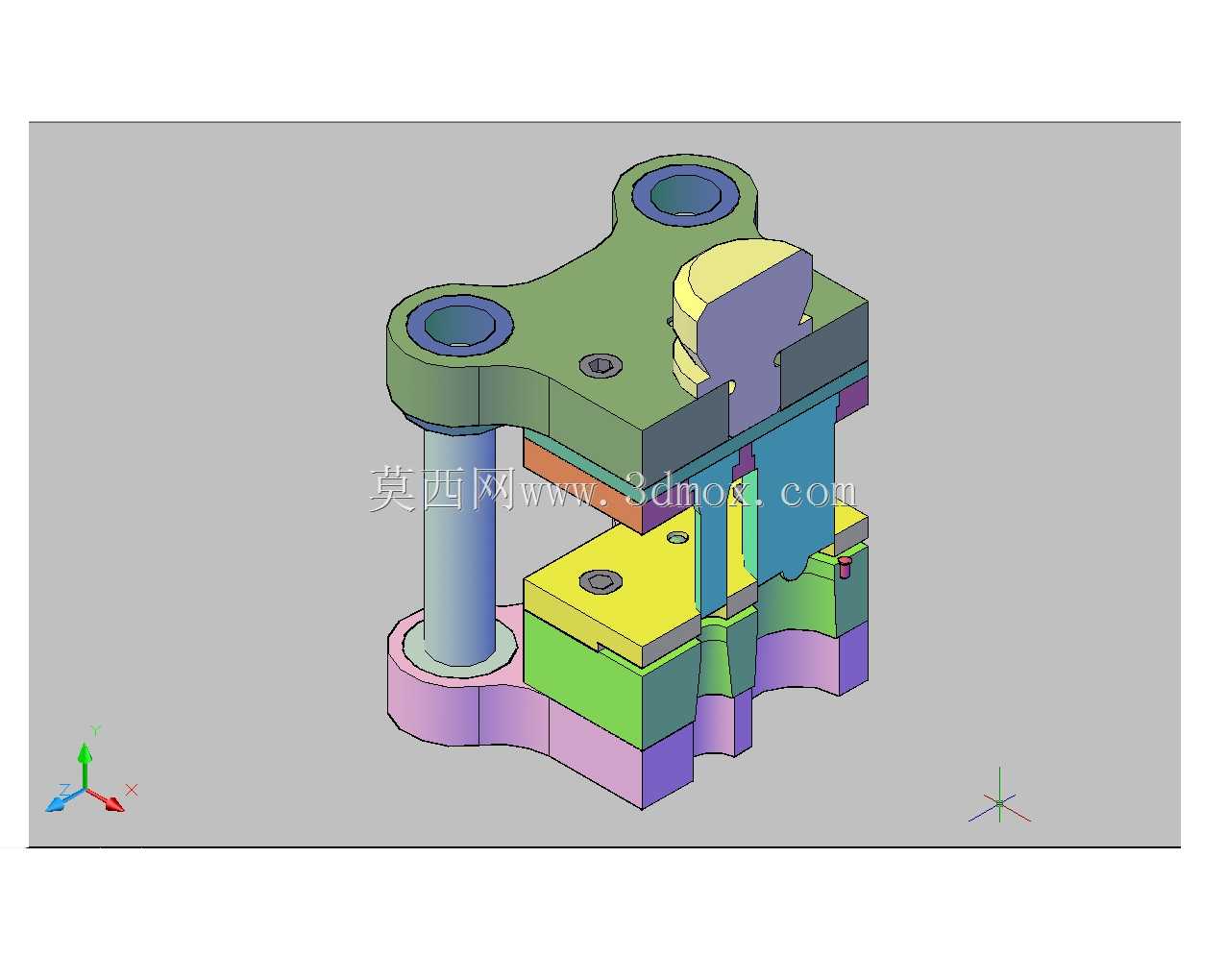

　　结构细节上，上模座选用45号钢调质处理，保证足够的结构刚性，避免长期冲压受力导致模座变形；凸模固定板选用Cr12MoV合金工具钢淬火处理，硬度控制在HRC58-62，保证凸模安装的稳固性，凸模与固定板的配合采用H7/m6过渡配合，防止冲压过程中凸模松动移位；卸料板采用弹性卸料结构，配备矩形截面的聚氨酯卸料弹簧，卸料力按照冲裁力的10%核算，保证冲压完成后能顺利将箍在凸模上的条料卸下，同时卸料板上还安装了小导柱与凸模固定板配合，实现对细小凸模的辅助导向保护，避免凸模受侧向力发生断裂。下模的凹模采用镶拼式结构，将内孔冲裁凹模和外形落料凹模做成独立镶块，磨损后可以单独更换，不需要将整个凹模报废，大幅降低模具的后期维护成本；凹模镶块同样选用Cr12MoV材料淬火处理，刃口做1.5mm的直壁段，下方做漏料斜度，保证废料和成品件能顺利滑落，不会卡在漏料孔内。

　　从安装适配的角度，整套模具的闭合高度设计为180mm，适配常规压力机的闭合高度调节范围，模柄直径按照标准压力机的模柄孔尺寸设计为50mm，与上模座中心的同轴度误差控制在0.01mm以内，避免模具安装后出现偏心载荷，导致压力机导轨异常磨损、冲压精度下降。模具的条料送料宽度设计为对应垫圈展开料的宽度加2倍的搭边值，搭边值选取1.2mm，既保证条料在送进过程中有足够的刚性，不会被拉断，又能尽可能提高材料利用率，将材料利用率控制在75%以上，降低批量生产的材料成本。在实际生产调试过程中，需要先将模具安装固定在压力机工作台面上，手动盘车检查上下模的对中情况，调整冲裁间隙均匀后再进行试冲，试冲件经过尺寸检测、毛刺高度检测合格后，才能启动连续冲压生产；生产过程中需要定期给导柱导套添加润滑脂，检查刃口磨损情况，当冲裁件毛刺高度超过0.05mm时，需要及时对刃口进行刃磨，保证冲压件的质量稳定。这套模具结构还预留了工位扩展空间，如果后续垫圈需要增加压印、倒角等附加工序，可以在现有工位之间增加对应的工序镶块，不需要重新制作整套模架，具备较好的结构扩展性，适配同类型不同规格垫圈的快速换产需求。
