手动凸轮式快速压紧固定夹具结构

项目分类:工装 发布时间:2022-01-04 ID:486668

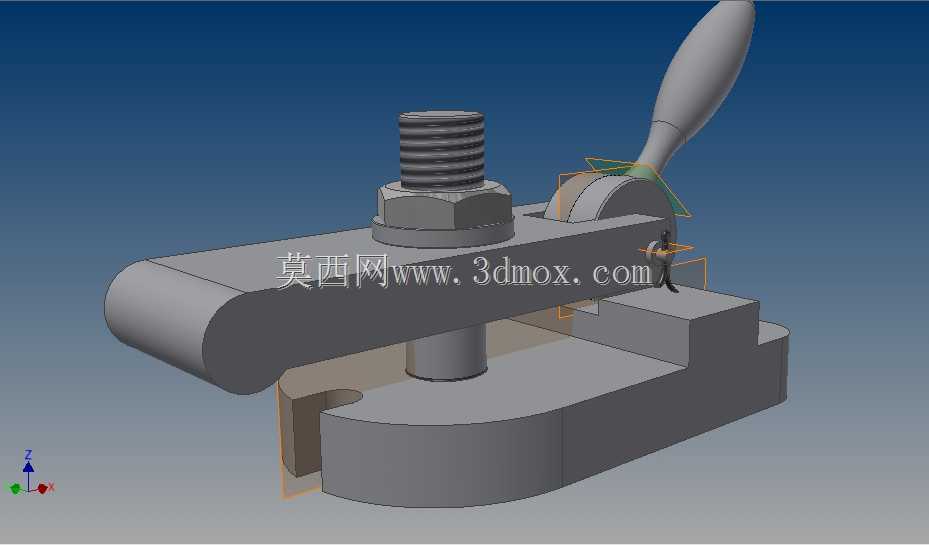

  • 手动凸轮式快速压紧固定夹具结构

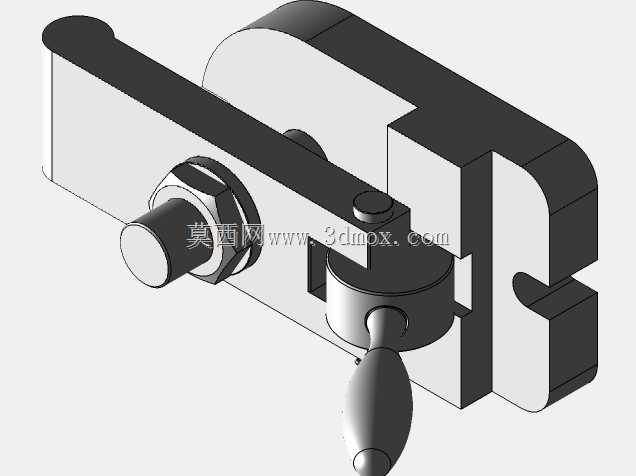

  • 手动凸轮式快速压紧固定夹具结构

  在机加工工位的钻削修复工序里,这类手动压紧固定装置是工位上最常用的辅助定位构件,主要承担待加工工件的装夹压紧作用,避免钻孔作业过程中工件受切削力偏移,保证孔位加工的位置度与尺寸精度。整套结构采用偏心凸轮锁紧原理,扳动侧面的操作手柄即可带动凸轮件转动,通过凸轮轮廓的升程变化推动压臂绕支点转动,实现压头端对工件的快速压紧与松脱,相比传统螺栓压紧结构,单次装夹的操作时间能缩短七成以上,适配小批量多品种工件的频繁换产装夹需求。

  从结构组成来看,整套装置包含底座支撑件、偏心凸轮操作组件、压臂构件、锁紧调节螺栓、铰接销轴几个核心部分。底座采用L型折弯式结构,底部开设长槽型安装孔,可适配工作台不同间距的T型槽安装需求,安装时通过T型螺栓将底座固定在机床工作台面,底座的竖直挡边可作为工件定位的侧向基准,装夹时工件靠紧挡边即可完成初步定位,无需额外打表找正侧向位置。压臂采用扁平长条状结构,一端加工有铰接孔与凸轮组件配合,中部穿过调节螺栓,另一端为圆弧过渡的压头结构,压头与工件接触的端面做了圆角处理,避免压紧时在工件表面留下压痕,针对表面质量要求高的工件,还可在压头端面加装聚氨酯垫块,进一步降低装夹损伤风险。

  设计过程中,凸轮轮廓的升程曲线是核心考量点,选用的偏心圆凸轮工作段升程角控制在60度到90度区间,既保证手柄扳动到锁紧位置时能形成可靠的自锁角度,不会因切削振动导致松脱,又能保证松脱时压臂有足够的抬起高度,方便工件取放。中部的调节螺栓采用细牙螺纹结构,配合六角锁紧螺母,可根据不同厚度的工件调整压臂的初始高度,调整范围覆盖0到40毫米的工件厚度差,调整时只需松开锁紧螺母,转动螺栓调整伸出长度,再锁紧螺母即可完成适配,无需更换压臂或额外加装垫块。铰接销轴采用间隙配合公差,表面做淬火处理提升耐磨性能,销轴两端加装卡簧限位,避免长期使用后销轴窜动脱出。

  安装边界方面,整套装置收拢状态下的总长度约120毫米,宽度约50毫米,手柄抬起时的最大高度约110毫米,压紧状态下高度约75毫米,安装时需在工作台预留至少150毫米的操作空间,保证手柄扳动过程中不会与周边的刀具、夹具或机床护罩产生干涉。实际使用场景中,除了钻床工位的钻孔、扩孔、铰孔作业装夹,这类夹具还可适配铣床的轻负荷铣削工位、钳工台的划线作业、焊接工位的工件定位等场景,针对小型板类、块类零件的固定尤为适用。

  结构受力层面,压臂的力臂比经过优化设计,凸轮端施加的手动推力经过杠杆放大后,压头端可产生最大800牛的压紧力,足以抵抗常规钻削的轴向切削力与扭矩,不会出现工件翘起或移位的问题。所有金属构件均采用45号钢材质,关键受力部件如凸轮、销轴、调节螺栓做调质处理,硬度达到HB220-250,兼顾韧性与耐磨性能,长期使用不易出现变形或磨损。底座与压臂的非配合面做发黑防锈处理,配合面做精铣加工,保证铰接转动的顺畅性,无卡滞或旷量。

  在实际工位排布时,可根据工件的尺寸大小,成对布置两套该固定装置,分别压紧工件的两个对角位置,进一步提升装夹的稳定性,针对长度超过300毫米的长条形工件,可沿工件长度方向均匀布置三套装置,避免工件中部因切削力产生震颤。相比气动、液压类的自动压紧夹具,这套手动结构无需外接气源或液压管路,部署灵活,成本仅为气动夹具的十分之一,且维护简单,日常只需定期在铰接点与凸轮接触面加注少量润滑油即可长期使用,不存在气动元件漏气、液压元件漏油的故障风险,非常适合小型加工车间、维修工位、实训教学场景使用。
