旋转检测用编码器传动组件结构设计

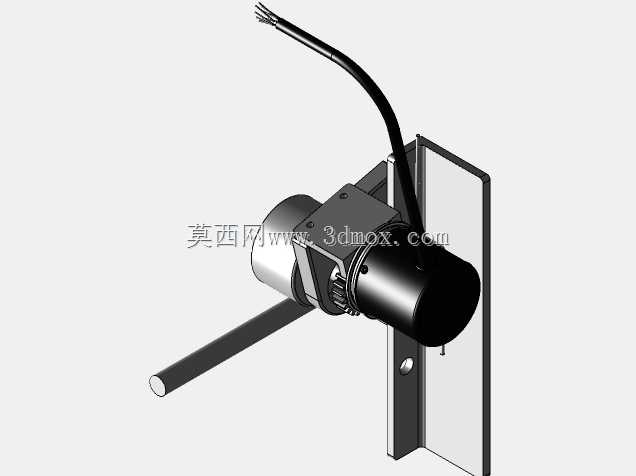

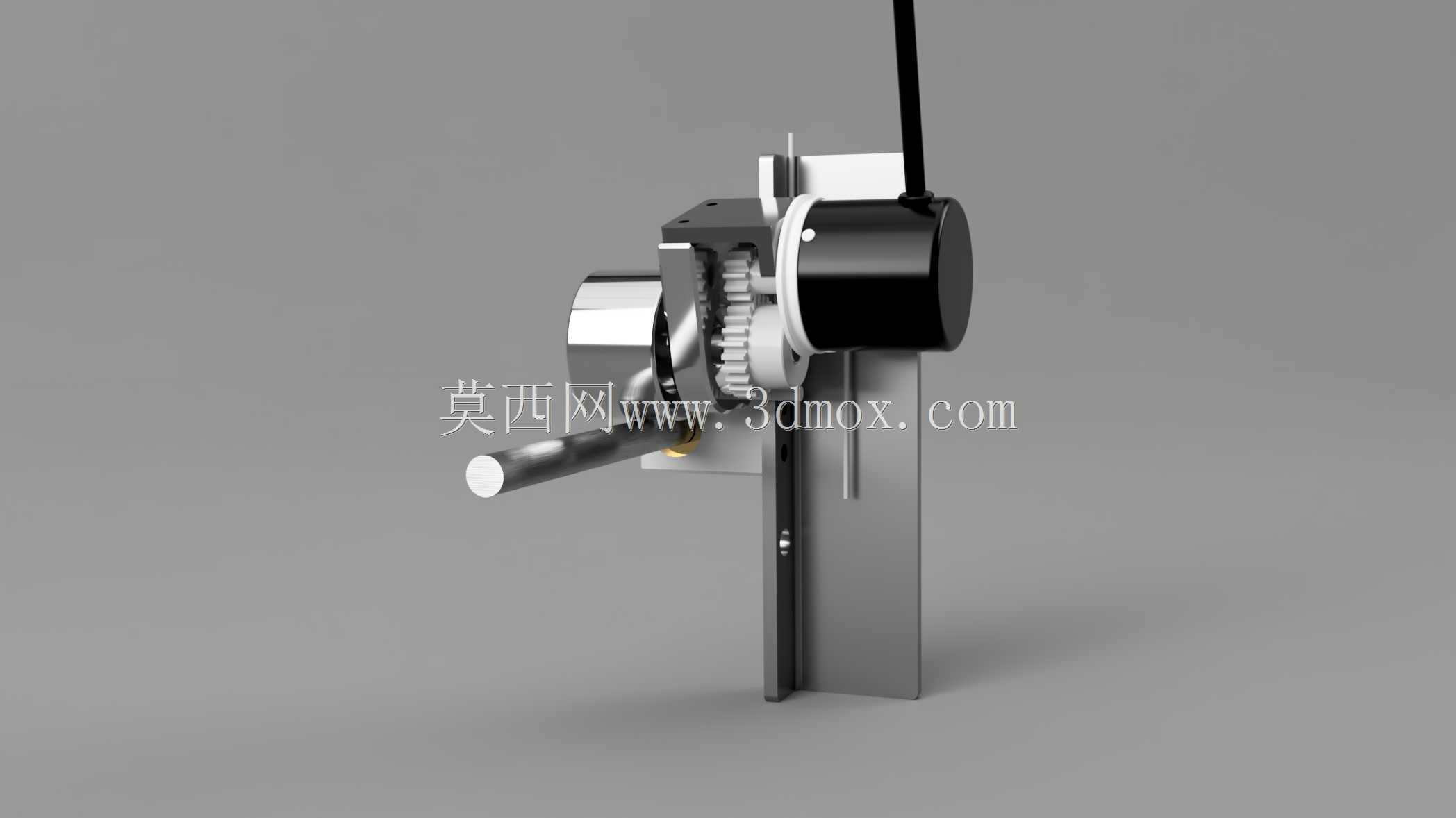

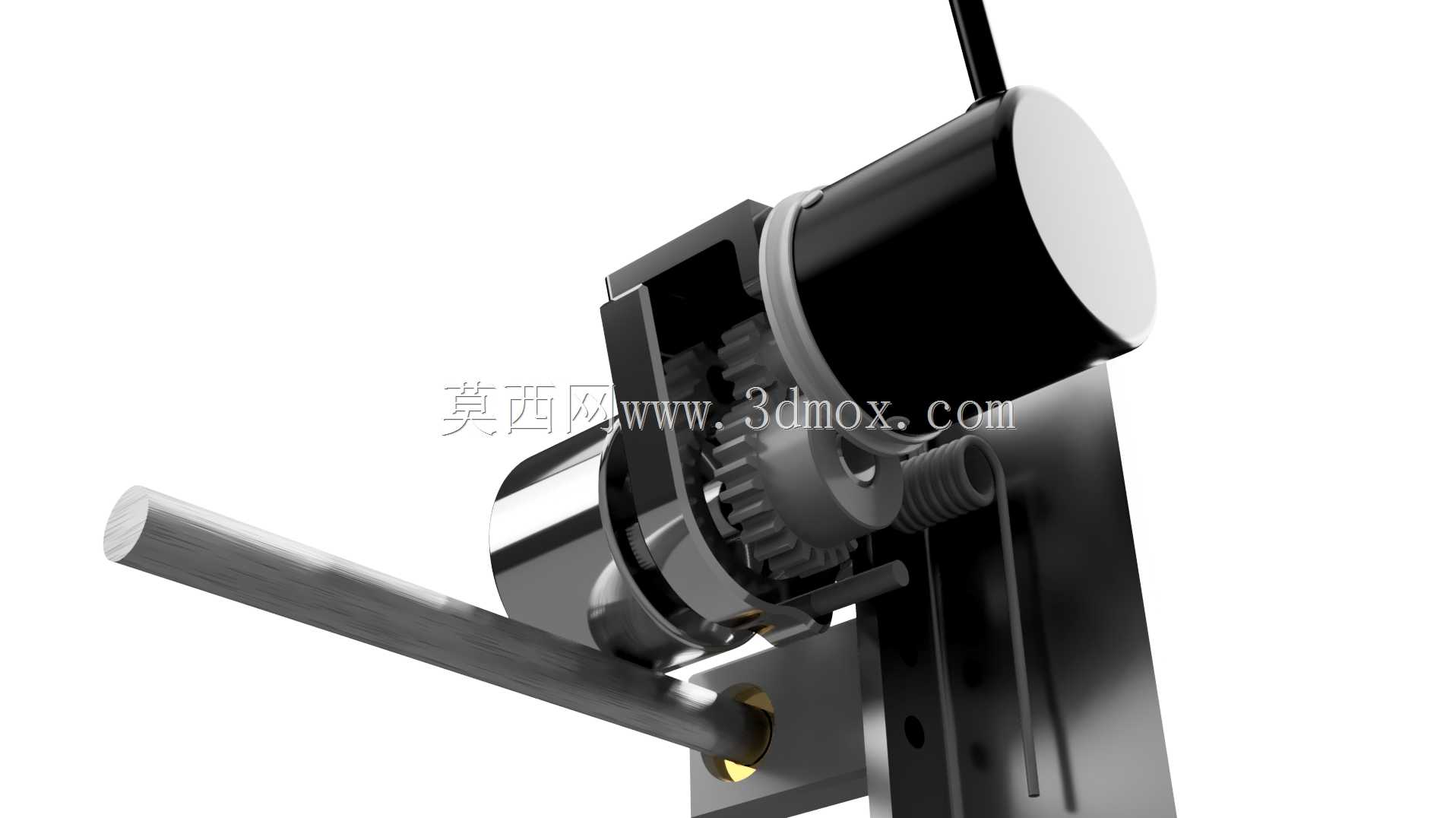

　　这套编码器配套传动结构，核心服务于工业现场旋转类工况的参数采集需求，在自动化生产线的辊道输送、机床主轴转速反馈、伺服系统位置闭环、起重设备的行程校验场景中都能适配，区别于直装式编码器的使用局限，这套结构通过侧装支架配合齿轮啮合传动的形式，解决了被测轴端无预留安装空间、轴径与编码器轴系不匹配、运行过程中存在径向窜动易损坏编码器核心部件的常见工程痛点。从结构组成来看，整套部件包含编码器本体固定座、传动啮合齿轮组、穿轴导向套、安装基准支架四个核心部分，固定座采用沉孔式安装位，编码器装入后通过侧面紧定螺钉锁紧，避免运行过程中因设备振动出现编码器本体偏转，导致检测脉冲丢失的问题；传动齿轮采用小模数直齿设计，啮合侧隙控制在0.02-0.

　　05mm区间，既保证传动过程中不会出现卡滞，也能将传动回差控制在编码器分辨率允许的误差范围内，不会因为间隙过大导致角度检测出现累计偏差。穿轴导向套采用铜基镶嵌石墨的自润滑材质，被测传动轴穿过导向套后，与主动齿轮通过键连接实现同步转动，导向套的内径公差选用H7级配合，既能对传动轴起到径向支撑作用，抵消部分轴系窜动对编码器端的冲击，也不会因为配合过紧导致轴系转动阻力增大，额外消耗传动功率。安装支架采用L型折弯结构，支架上预留了长条形调节腰孔，安装时可以通过腰孔调整齿轮副的中心距，适配不同模数齿轮的啮合间隙调整需求，支架的安装基准面做了铣平处理，平面度控制在0.02mm以内，保证安装后编码器轴与被测传动轴的平行度偏差不超过0.03mm，

　　避免齿轮啮合过程中出现偏载，导致齿轮异常磨损或者编码器轴承受径向力过大损坏轴承。从安装边界尺寸来看，整套结构从支架安装面到编码器尾部的总厚度控制在78mm以内，主动齿轮的中心高距离支架底面为42mm，适配轴径范围为8-16mm的被测旋转轴，安装时不需要对原有设备的轴系做大规模改造，只需要在设备对应安装位置预留4个M6的螺纹安装孔即可完成固定，相比传统的联轴器直连安装形式，这套结构的径向占用空间减少了40%左右，尤其适合设备内部安装空间局促的改造类项目。设计过程中重点考量了工业现场的复杂工况，齿轮材质选用40Cr调质处理，齿面高频淬火硬度达到HRC45-50，能够适应长期连续运转的磨损需求，编码器固定座的内壁做了防滑纹路处理，

　　配合紧定螺钉的锁紧力，即使在设备有较强振动的工况下，也不会出现编码器本体打滑移位的问题；导向套的端面预留了防尘密封圈的安装槽，可以加装毡圈密封圈阻挡现场的粉尘、切削液进入齿轮啮合区域，延长结构的维护周期。在实际选型适配过程中，这套结构可以匹配不同脉冲分辨率的增量式编码器，不需要改动主体安装尺寸，只需要调整固定座的内孔尺寸即可适配不同外径的编码器产品，齿轮的传动比可以根据被测轴的最高转速做调整，当被测轴转速较高时，可以选用减速比1:2的齿轮副，将输入到编码器轴的转速降低到编码器允许的最高转速范围内，避免编码器因超速运行损坏；当被测轴转速较低、需要更高检测分辨率时，可以选用增速齿轮副，提升单位转角内的脉冲输出数量，满足高精度位置检测的需求。结构设计阶段也做了动平衡校验，所有旋转类零件的动平衡等级达到G6.3级，在最高3000rpm的转速下运行不会出现明显的振动，保证检测信号的稳定性，不会因为结构振动导致编码器输出脉冲出现杂波，影响后续控制系统的信号采集准确性。
