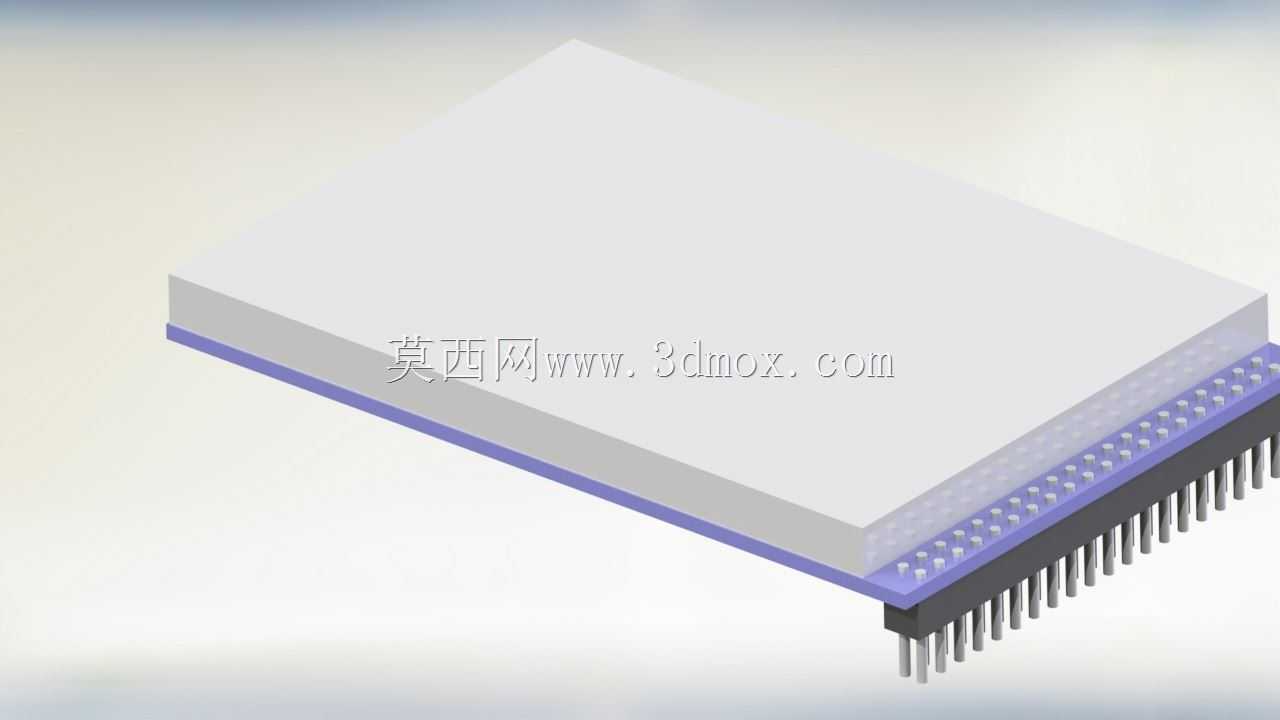

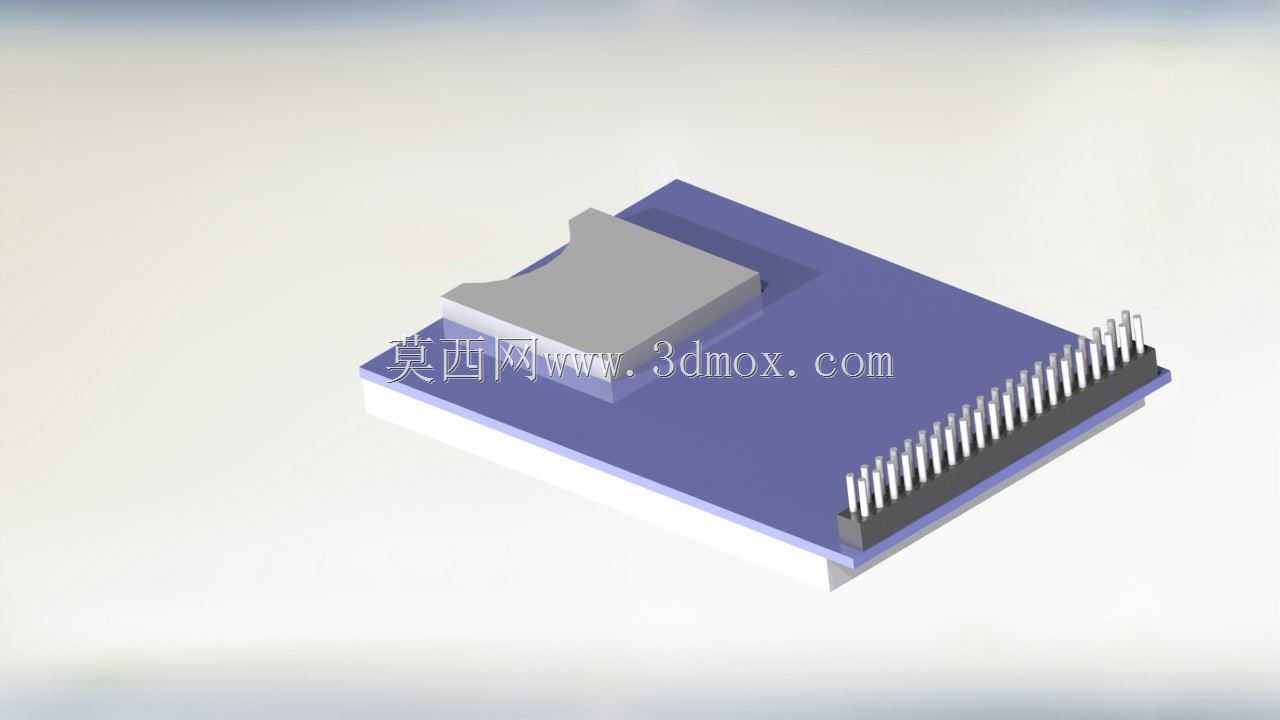

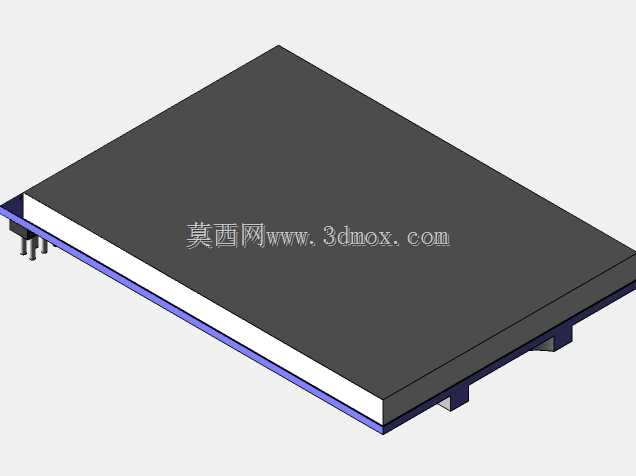

ARDUINO适配ITDB02型3.2寸液晶PCB组件

　　在嵌入式开发与小型智能设备的搭建场景中，适配ARDUINO开发平台的显示类外设一直是项目落地的核心配套部件，这款3.2寸规格的液晶配套PCB组件，主要承担液晶面板与主控板之间的信号转接、驱动承载与电气连接功能，可直接对接ARDUINO系列开发板的IO引脚，无需额外制作复杂转接线路，能大幅缩短小型智能终端、数据采集显示装置、人机交互小节点的开发周期。从实际工程应用来看，这类PCB组件常被用在桌面级小型检测设备的参数显示端、学生电子设计竞赛的作品交互模块、工业现场小型数据采集节点的本地显示单元，以及DIY智能小车、环境监测装置的状态输出部件上，相比通用的面包板飞线连接方式，集成化的PCB设计能大幅降低线路干扰带来的显示花屏、信号丢包问题，提升整套装置的运行稳定性。

　　从设计思路层面拆解，这款PCB的布局完全围绕3.2寸液晶面板的引脚定义展开，板边的排针引脚间距严格匹配ARDUINO标准接口的2.54mm排距，焊接排针后可直接插装在对应开发板的扩展接口上，板上预留的液晶安装定位孔与面板的固定孔位完全对齐，安装时只需将液晶面板的FPC排线对应接入板上的连接器，拧上固定铜柱即可完成组装，不需要额外调整对位。PCB的布线过程中，信号走线全部做了等长处理，尤其是并行显示数据的传输线路，长度差控制在极小范围内，避免高速信号传输时出现时序错位，导致显示内容错位、拖影的问题；电源走线做了加宽处理，能承载液晶背光所需的驱动电流，同时板上预留了滤波电容的焊接位置，可根据实际使用需求焊接对应容值的电容，进一步滤除电源杂波，避免背光闪烁。

　　关于外形尺寸与安装边界，这款PCB的长宽尺寸完全贴合3.2寸液晶面板的外轮廓，板边超出面板边缘的距离不超过5mm，不会额外占用安装空间，板厚采用常规1.6mm的FR-4板材，能保证足够的结构强度，同时不会因为板身过厚导致排针插装后与开发板之间出现间隙。安装时需要注意，PCB背面的焊接点与开发板表面的元件要预留至少1mm的安全间隙，避免焊接点接触开发板上的金属元件造成短路；排针焊接时要保证垂直度，偏差不超过1度，避免插装时出现引脚弯折、接触不良的问题。板上的液晶连接器采用翻盖式FPC座，接线时将排线金手指对准座子插入后压下翻盖即可，不需要焊接，方便后期维护更换面板。

　　从功能特性来看，这款PCB集成了液晶驱动所需的全部外围电路，不需要额外外接驱动芯片，ARDUINO开发板只需要通过标准的SPI或者并行接口发送显示指令，就能驱动液晶完成字符、图形、曲线的显示，支持背光亮度的调节，可通过开发板的PWM引脚输出信号调整背光的明暗程度，适配不同光线环境下的显示需求。在实际选型使用时，需要注意对应开发板的引脚电平与PCB的工作电平匹配，这款PCB采用5V兼容设计，可直接适配ARDUINO UNO、MEGA等常用型号的开发板，不需要额外做电平转换。板上预留的扩展焊盘可外接触摸控制芯片，如果选用带触摸功能的同尺寸液晶面板，只需焊接对应的触摸芯片与外围元件，就能扩展触摸交互功能，不需要重新制作PCB，能适配更多不同的项目需求。

　　在结构装配环节，这款PCB与液晶面板组装完成后，整体厚度不超过12mm，可嵌入到大部分小型设备的外壳面板中，外壳上只需开出对应液晶显示区域的窗口，预留固定柱的安装位即可完成装配，不需要为PCB单独设计复杂的固定结构。相比采用杜邦线连接的散件组装方式，集成化的PCB组件能将整体装配时间缩短70%以上，同时线路连接的可靠性大幅提升，能适应一定强度的振动环境，不会因为设备移动、运输出现接线松动的问题，适合小批量制作的嵌入式装置使用。
