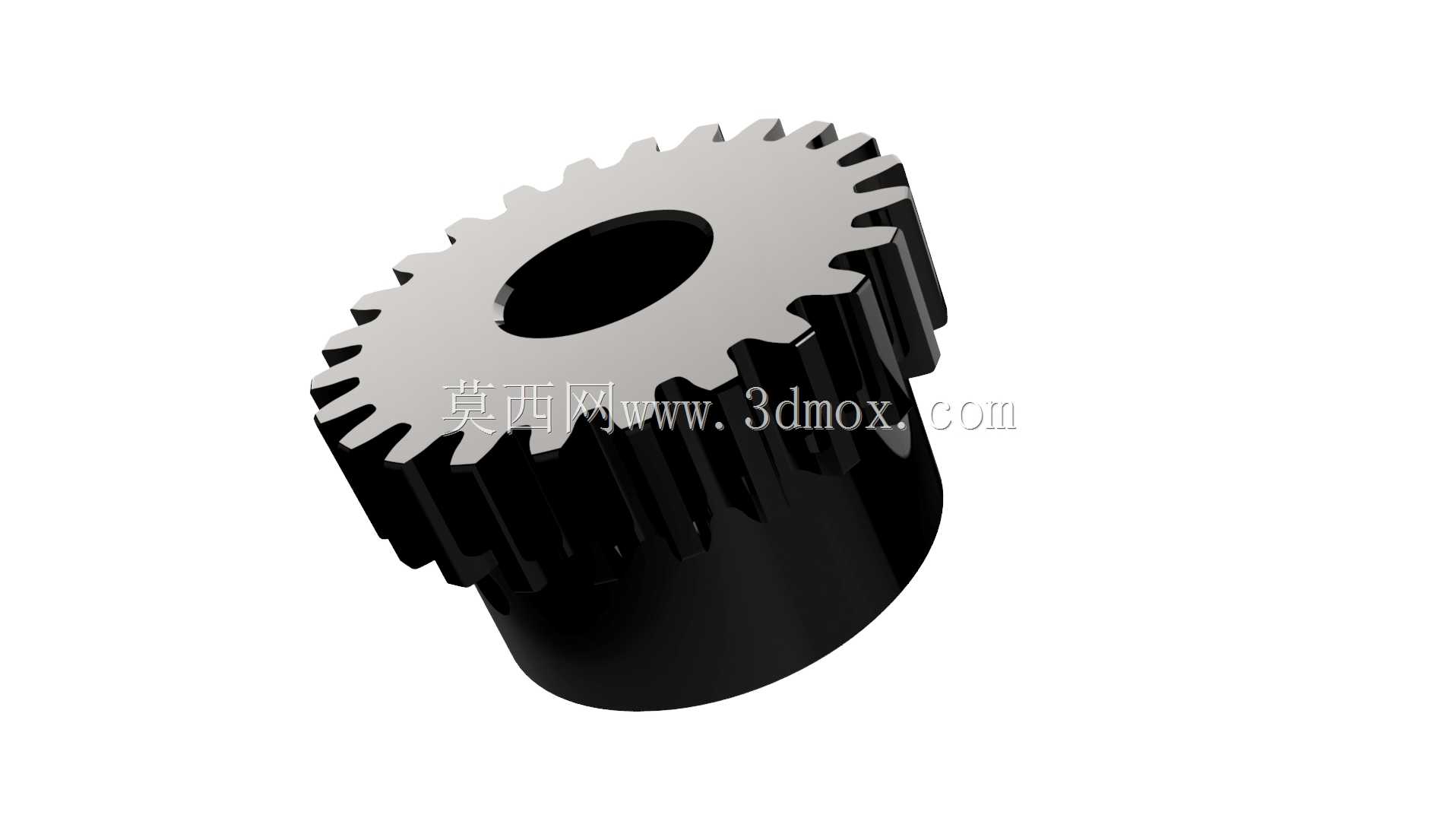

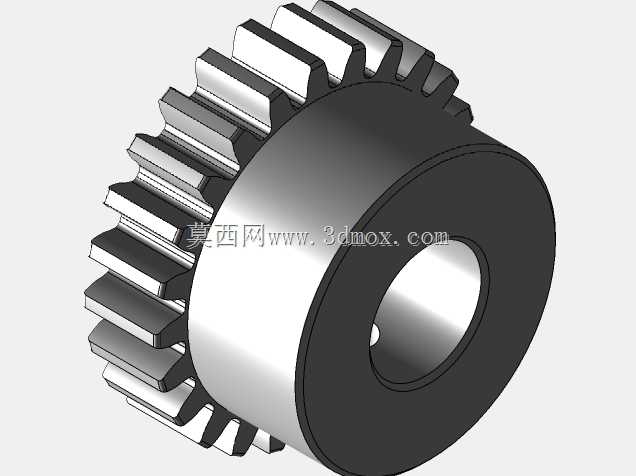

24齿直齿圆柱传动齿轮结构设计

　　这款24齿直齿圆柱齿轮，是机械传动系统中应用极为广泛的基础传动零件，在各类需要定比传动、动力传递的设备结构中都能见到这类零件的身影。从常见的轻工输送设备、小型自动化装配线，到机床进给机构、包装机械的动力传输单元，再到小型农机、通用减速机的内部传动组，这类中等模数的直齿轮都承担着核心的动力与运动传递作用。直齿圆柱齿轮本身的传动特性决定了它更适合应用在中低速、传动载荷平稳、对传动轴向力控制要求较高的场景，因为直齿啮合过程中不会产生额外的轴向分力，支撑轴系的结构设计可以更简化，不需要额外设置承受轴向载荷的轴承组，能有效降低整套传动机构的装配复杂度与制造成本。

　　从结构设计层面来看，这款齿轮采用了带轮毂的一体式结构设计，中间的通孔为轴安装孔，孔与轴的配合通常根据载荷工况选择过渡配合或者小间隙配合，搭配平键实现周向固定，避免传动过程中齿轮与轴出现相对转动导致的传动失效。轮毂部分的轴向长度经过合理设计，既保证了与轴的配合接触面积足够，能够稳定传递额定扭矩，又不会因为轴向尺寸过长造成不必要的空间占用，适配多数紧凑安装空间的传动箱布局。轮缘部分的厚度经过强度校核，能够承受额定载荷下的齿根弯曲应力与齿面接触应力，避免长期传动过程中出现轮齿断裂、齿面点蚀等常见失效形式。

　　齿形部分采用标准渐开线齿廓设计，24的齿数属于直齿轮设计中较为适中的齿数范围，既不会因为齿数过少导致传动过程中出现根切问题，也不会因为齿数过多造成齿轮整体外径过大，挤占传动箱内部的安装空间。齿宽的设计匹配常规传动场景的载荷需求，足够的齿宽能够保证轮齿啮合的接触面积，降低单位面积的接触压力，提升齿面的耐磨性能与传动寿命，同时也不会因为齿宽过大导致轮齿受载不均、出现偏载磨损的问题。齿顶与齿根的过渡部分都做了标准的圆角处理，能够有效降低齿根处的应力集中系数，提升轮齿的抗弯曲疲劳强度，在频繁正反转、有冲击载荷的传动场景下也能保持稳定的工作状态。

　　在实际安装适配过程中，这款齿轮的安装边界需要重点关注几个核心尺寸：首先是齿轮的分度圆直径决定了配对齿轮的中心距，在设计传动组时需要根据传动比要求匹配对应齿数的配对齿轮，保证中心距的加工精度在公差范围内，避免因为中心距过大导致齿侧间隙过大、传动回差超标，或是中心距过小导致轮齿啮合过紧、运转过程中出现卡滞、磨损加剧的问题。其次是安装孔的尺寸公差与形位公差需要严格控制，孔的圆柱度、孔与齿轮基准端面的垂直度都要符合对应精度等级的要求，避免安装后齿轮出现径向跳动、端面跳动超标的问题，导致传动过程中产生振动、噪音，加速轴承与轮齿的磨损。另外齿轮的基准端面是安装时的轴向定位面，该端面的平面度需要保证，避免轴向定位不实导致齿轮运转过程中出现窜动。

　　从实际使用的功能特性来看，这款直齿轮的传动比恒定，传动效率高，维护成本低，在润滑条件良好的工况下能够长期保持稳定的传动精度。相较于斜齿圆柱齿轮，它的加工难度更低，常规的滚齿、插齿设备都能完成加工，不需要专用的斜齿加工工装，制造成本更有优势，适合批量应用在对成本控制较为敏感的通用机械设备中。在装配过程中，这类直齿轮的装配难度也更低，不需要调整轴向啮合位置，只要保证径向安装到位、周向固定可靠即可完成装配，能有效缩短设备的装配周期，降低对装配人员的技术要求。在日常运维过程中，只需要定期检查齿面的磨损情况、润滑脂的状态，及时补充或更换润滑脂，就能保证齿轮长期稳定工作，出现轮齿磨损超标的情况时更换也十分便捷，不需要复杂的拆卸调整流程。

　　在设计这类齿轮的三维模型时，需要重点还原齿廓的渐开线特征，保证齿形参数的准确性，因为齿形的精度直接决定了后续生成工程图、指导加工的零件是否能够正常啮合传动。同时也要还原轮毂、安装孔、键槽等结构的细节尺寸，保证模型在虚拟装配过程中能够准确验证与轴、轴承、箱体等周边零件的干涉情况，提前发现设计中存在的尺寸冲突问题，减少后续物理样机试制过程中的改模次数，缩短产品的研发周期。对于结构设计从业者来说，这类标准传动件的准确建模，是搭建整套设备传动系统数字样机的基础，只有每个基础零件的模型尺寸准确、特征完整，才能保证后续的运动仿真、有限元强度分析结果具备参考价值，为实际的零件加工、设备装配提供可靠的数字依据。
