带长直柄杠杆小型微动开关结构设计

　　在各类工业控制、消费电子、家电设备的回路通断控制场景里，这类带长直柄杠杆的微动开关是极为常见的小体积控制元件，很多设备的位置检测、行程限位、状态触发功能都要依靠它来实现。不同于大体积的工业行程开关，这类小型微动开关的触发力阈值很低，哪怕是很轻微的杠杆位移，都能快速带动内部触点完成通断切换，响应速度可以达到毫秒级，在需要精准触发、频繁动作的工况下，能稳定完成数十万次的通断操作而不出现触点熔焊、接触不良的问题。

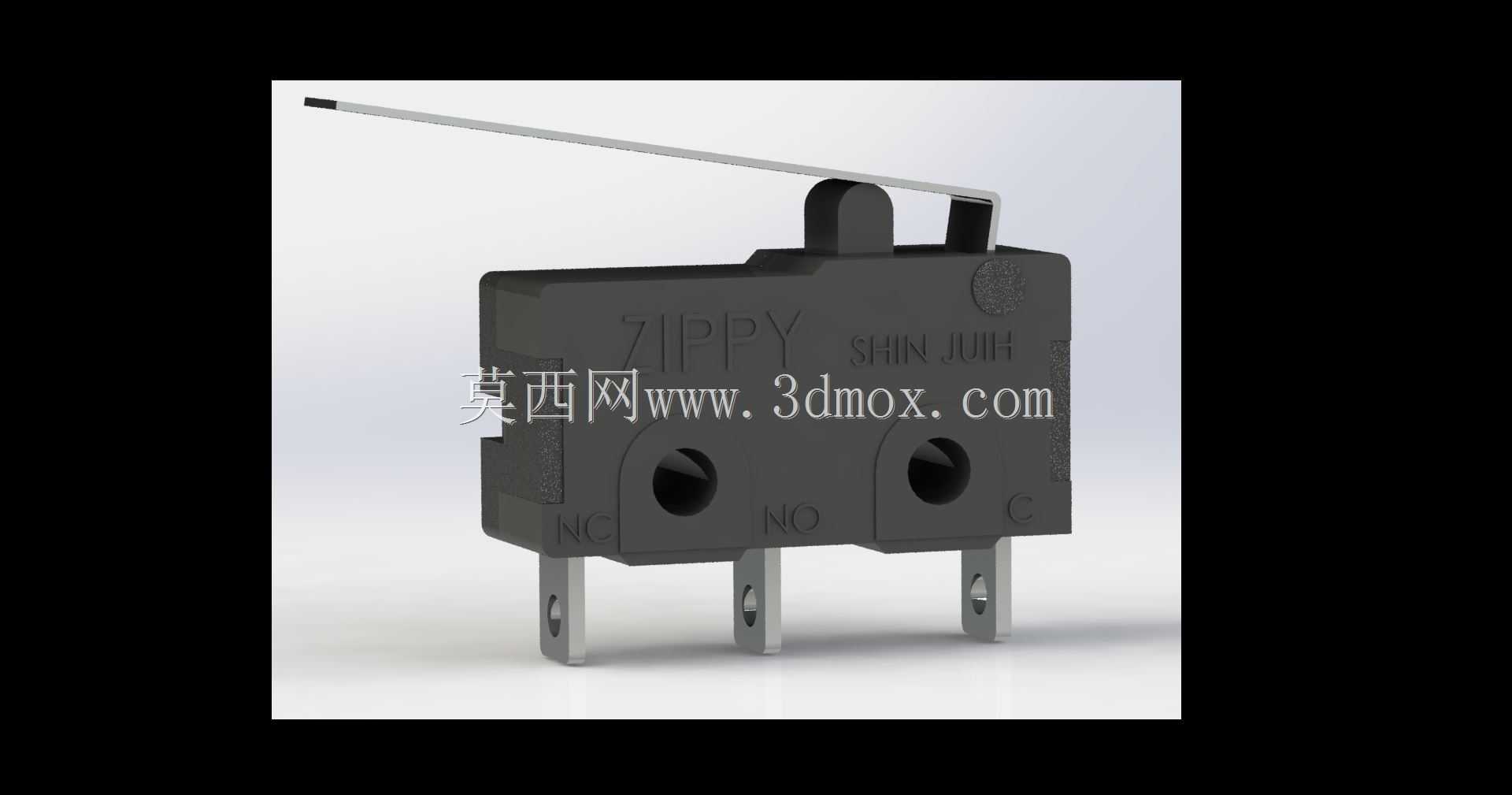

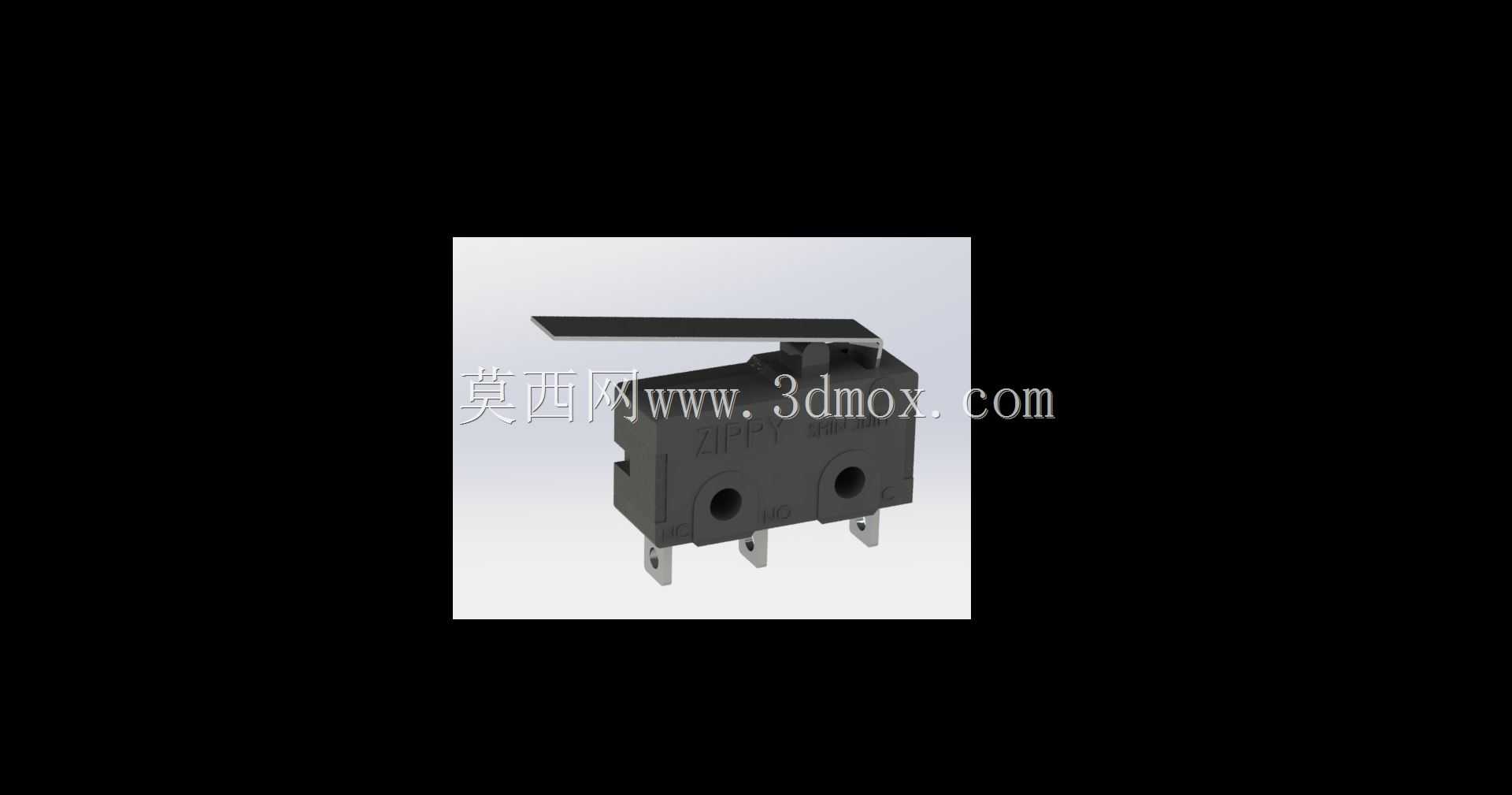

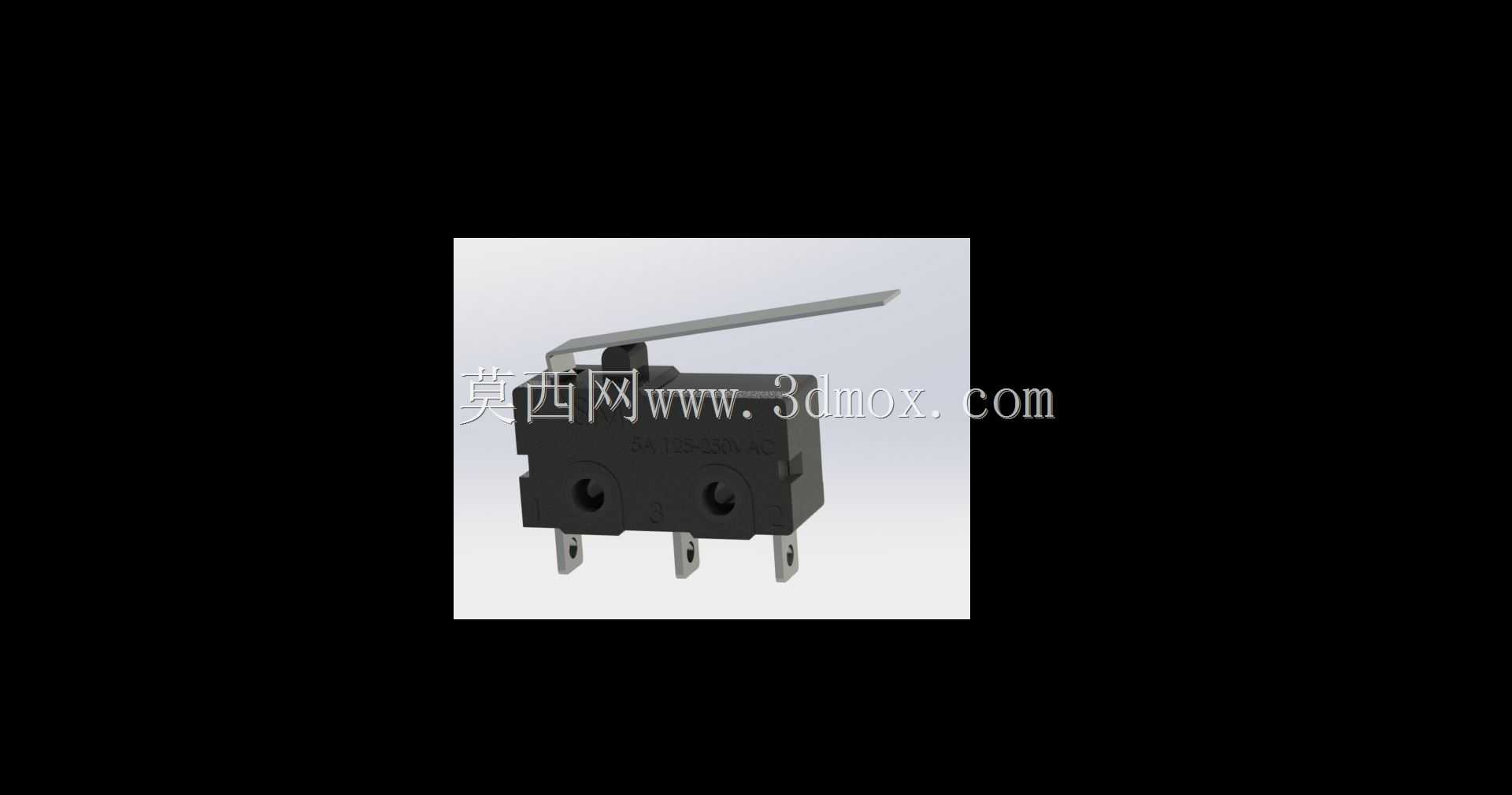

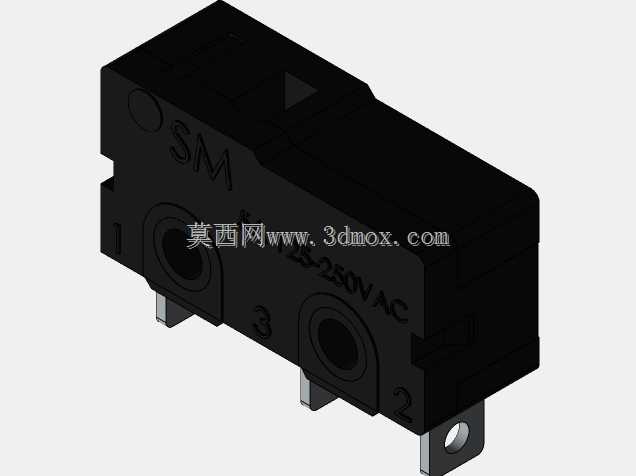

　　从实际选型和安装的角度来看，这款微动开关的本体采用阻燃黑色热固性塑料作为外壳基材，外壳上预留了两个对称的圆形安装通孔，两个孔的中心距是这类小型微动开关的通用安装尺寸，不管是直接用螺丝固定在设备的塑料支架上，还是搭配配套的安装卡扣卡在钣金导轨上，都能快速完成定位，不需要额外做定制化的安装位加工。本体下方伸出的三个插片式接线端子，分别对应公共端、常开端、常闭端，端子的厚度和间距符合通用接插件的适配标准，接线时既可以直接焊接导线，也可以插拔配套的冷压端子，后期维护更换时不需要重新做线，能大幅缩短设备的维修停机时间。

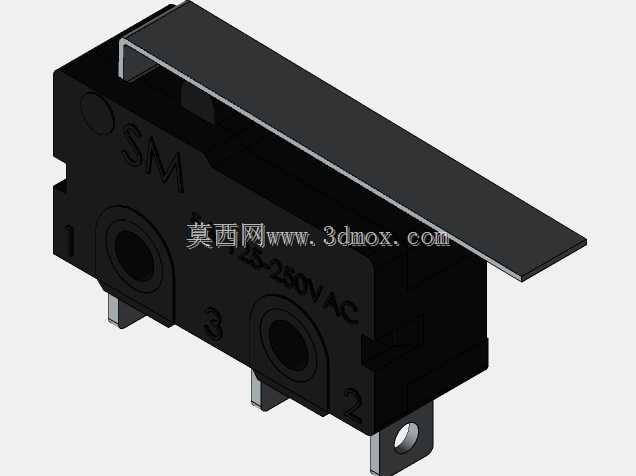

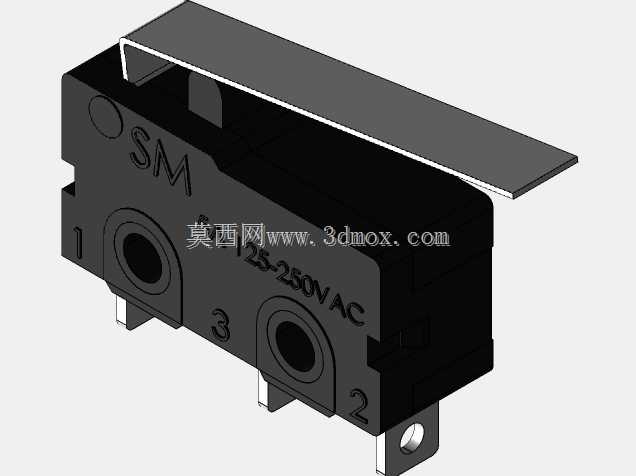

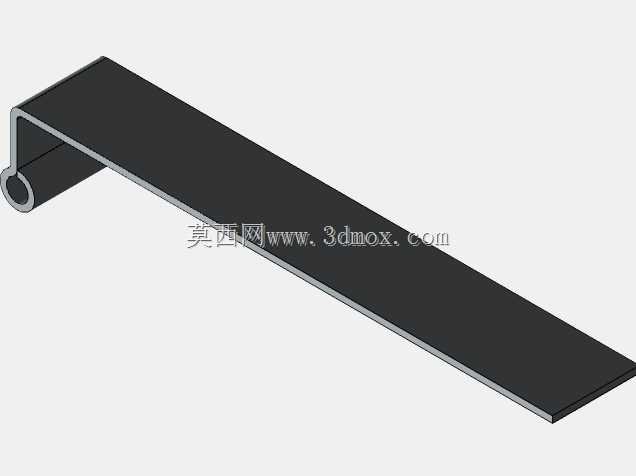

　　顶部伸出的长直金属杠杆是这款开关的触发执行件，杠杆采用弹性不锈钢材质冲压成型，表面做了钝化防锈处理，长期在有一定湿度、少量粉尘的工况下使用也不会出现锈蚀卡滞的问题。杠杆的长度设计经过多轮验证，当外力作用在杠杆最外端时，只需要很小的按压力就能触发开关动作，适合用在触发行程较大、触发源接触位置距离开关本体较远的场景，比如家电的门盖开合检测、自动化设备的料仓到位检测、小型电动工具的操作触发，都可以通过调整杠杆的安装角度，匹配不同的触发行程需求。如果实际使用场景需要更小的触发行程，也可以根据安装空间把长杠杆裁剪到合适的长度，不会影响开关内部的核心动作结构。

　　从内部结构的设计逻辑来看，开关的触点采用银合金材质，相比纯铜触点，它的接触电阻更小，耐电弧烧蚀的能力更强，在通断小电流控制回路的时候，不会因为频繁拉弧导致触点表面氧化，能长期保持稳定的接触性能。内部的动作机构采用瞬动式弹簧结构，不管外部杠杆的按压速度是快是慢，内部触点的切换速度都是由弹簧的瞬动动作决定的，不会因为外部操作速度慢导致触点在半接触状态下停留，有效避免了触点因为长时间拉弧发热出现的烧蚀、粘连问题，这也是微动开关能实现高寿命可靠动作的核心设计点。

　　在实际的设备结构设计过程中，选用这类微动开关的时候，首先要确认安装边界的尺寸：开关本体的宽度、高度、厚度都属于小型化尺寸，安装时除了要预留本体的容纳空间，还要给杠杆的摆动留出足够的行程空间，避免杠杆动作时和周边的结构件发生干涉。其次要确认触发方向，这款开关的杠杆是沿本体长度方向伸出的，触发力的方向要垂直于杠杆的上表面，尽量避免侧向力作用在杠杆上，否则长期使用会导致杠杆变形，甚至损坏内部的动作机构。另外还要注意接线的回路参数，这类小型微动开关一般用于小电流的控制回路，不能直接用来通断大电流的动力回路，如果需要控制大电流负载，要搭配中间继电器或者接触器来扩容，避免开关触点过流损坏。

　　很多刚接触结构设计的工程师在选用微动开关的时候，容易忽略杠杆的受力角度和触发行程的匹配问题，比如把杠杆的触发行程设置得超过开关的额定超行程，长期使用会导致内部弹簧疲劳失效，或者把触发位置设置在杠杆靠近转轴的位置，导致需要很大的按压力才能触发开关，影响设备的操作手感。这款开关的模型完整还原了外部的所有安装特征、杠杆的摆动角度范围、接线端子的位置尺寸，在做三维装配的时候，可以直接把模型导入到设备的整体装配体里，提前模拟杠杆的动作行程，检查和周边结构的干涉情况，确认安装位的螺丝孔位是否对齐，接线空间是否足够，能有效减少后期打样阶段出现的结构匹配问题，缩短产品的开发周期。

　　在不同的应用场景里，这类微动开关的安装方式也有很多变化，比如在检测门盖开合的场景里，可以把开关固定在门体的边框上，让门盖关闭时刚好压下杠杆的端部，门盖打开时杠杆复位，开关输出信号给控制板，实现门盖打开时设备断电停止运行的安全功能；在自动化设备的滑台限位场景里，可以把开关安装在滑台导轨的两端，滑台移动到极限位置时，滑台上的挡片压下杠杆，开关触发信号给控制系统，让滑台停止移动，避免滑台超程撞坏设备结构；在小型手持电动工具里，开关可以安装在工具的手柄内部，扳机的动作直接作用在杠杆上，扣动扳机时开关接通，工具启动，松开扳机时开关断开，工具停止，实现操作的即时控制。不管是哪种应用场景，这款开关的外部结构尺寸都能满足通用的安装需求，不需要做额外的结构修改就能适配。
