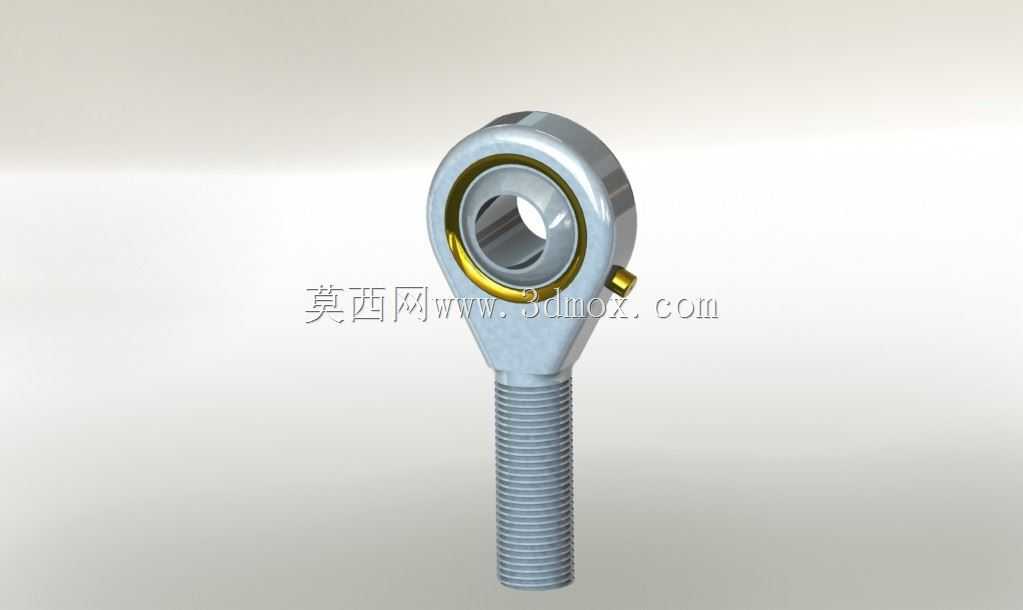

12mm内孔杆端关节轴承结构设计

　　在自动化生产线的连杆传动机构、工程机械的操作杆铰接端、农用设备的调节拉杆连接位，这类带外螺纹安装杆的杆端关节轴承是极为常用的铰接连接件，核心作用是在存在一定角度偏差的两个传动部件之间传递载荷，同时补偿装配或运行过程中产生的同轴度误差、角度偏转量，避免刚性连接带来的应力集中问题。这款轴承的内孔直径为12mm，对应的适配销轴直径为12mm，可匹配常用的M12销轴、螺栓类连接件，安装端采用外螺纹结构，螺纹段长度可满足常规安装板厚的调节需求，安装时只需将螺纹段穿过安装位的光孔，通过螺母锁紧即可完成固定，相比法兰式安装的轴承座，这种杆端结构占用安装空间更小，适合安装位置紧凑、需要长距离调节铰接点位置的场景。从结构设计来看，

　　这款关节轴承采用杆端体与内圈组合的结构，杆端体的头部为整体式外圈结构，内圈与外圈之间预留了均匀的配合间隙，可实现任意方向的角度偏转，偏转角度范围可满足多数连杆机构的摆角需求，内圈表面经过硬化处理，具备足够的耐磨性能，可承受径向载荷与一定的轴向载荷，在低速摆动、间歇性转动的工况下能保持稳定的运行状态。设计过程中首先需要确定内孔与销轴的配合公差，通常内孔采用H7级公差，与g6级公差的销轴配合可获得合适的间隙，既保证铰接转动的灵活性，又避免间隙过大带来的冲击载荷；杆端的螺纹规格需要与内孔尺寸匹配，12mm内孔对应的杆端螺纹通常采用M12或M14规格，螺纹精度选用6g级，保证与标准螺母的互换性；头部的外圈厚度需要根据额定载荷计算，

　　确保在额定动载荷下不会出现外圈变形、开裂的问题，内圈与外圈的接触球面需要保证足够的接触面积，降低接触应力，提升耐磨寿命。在实际选型应用中，这类杆端关节轴承常用于气动元件的活塞杆端连接、液压油缸的耳环铰接位、自动化设备的门盖开合铰接点、健身器材的摆动臂连接位，在这些场景中，铰接点往往存在一定的安装角度偏差，运行过程中也会产生小幅度的多方向摆动，普通的深沟球轴承无法承受角度偏转带来的附加载荷，而这类关节轴承的球面配合结构可以完美适配这种工况。安装时需要注意，螺纹端锁紧时需要使用双螺母或者防松螺母，避免设备运行过程中螺纹松动导致铰接点位置偏移；内圈与销轴的配合需要涂抹适量的润滑脂，降低转动过程中的摩擦阻力，延长使用寿命；

　　如果应用在存在粉尘、水汽的工况中，需要额外加装防尘密封圈，避免杂质进入球面配合面造成磨损加剧。从建模角度来看，绘制这款模型时首先需要绘制杆端的回转体轮廓，包括螺纹段、光杆过渡段、头部外圈结构，之后绘制内圈的球面与内孔结构，装配时需要保证内圈与外圈的球面同心，预留合适的配合间隙，螺纹部分可以采用装饰螺纹线简化绘制，也可以绘制真实的螺旋扫掠结构，满足不同的渲染与工程图需求。在结构验证阶段，需要对杆端的螺纹根部、头部外圈与杆身的过渡位置进行应力校核，这两个位置是应力集中的高发区域，过渡圆角需要设计足够的R角，避免热处理或加载过程中出现裂纹；内圈的宽度需要保证在最大偏转角度下不会与外圈发生干涉，同时保证足够的接触宽度承载载荷。
