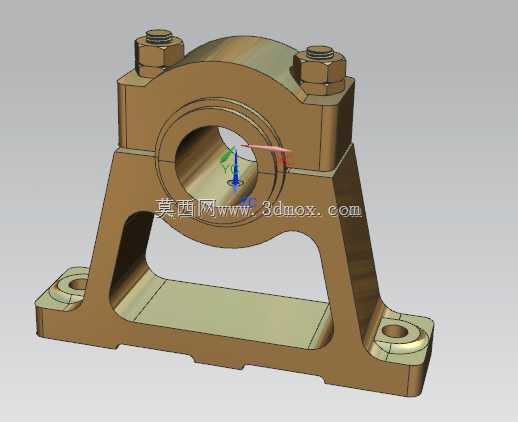

对开式车轴支撑轴承座装配结构

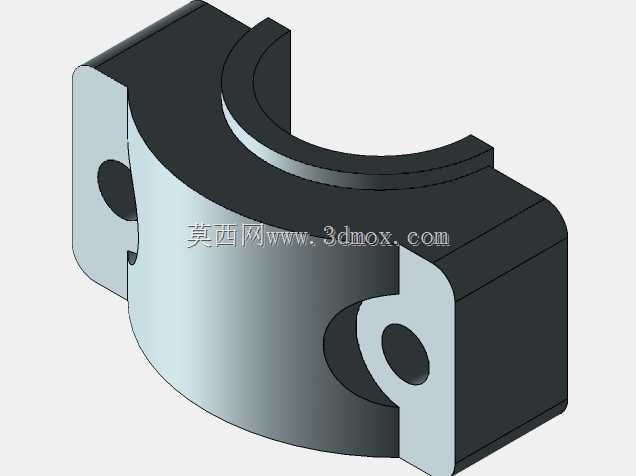

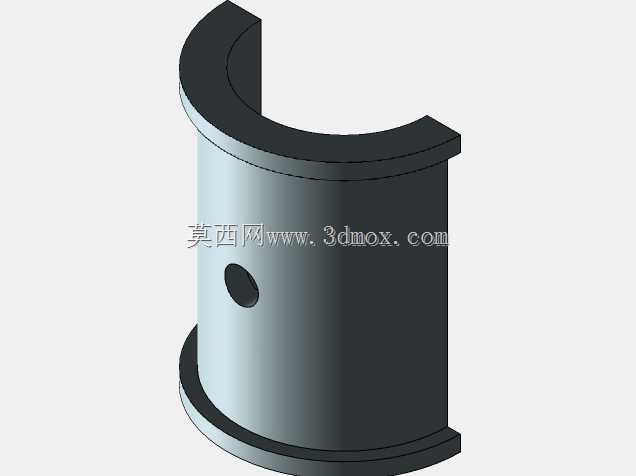

　　在商用车底盘、轨道车辆走行部、重型工业输送线的重载轴系布局中，这类对开式车轴支撑轴承是承担径向载荷、约束轴系径向跳动的核心支撑部件，区别于整体式轴承座，对开结构的核心优势在于轴系预装完成后可直接完成轴承座的扣合装配，无需沿轴端长距离穿装，大幅降低长轴、重型轴系的现场装配难度，尤其适配车桥这类轴上已预装轮毂、制动组件的装配场景，能有效减少装配工序中的部件吊装对位工作量。从结构功能来看，该轴承座采用上下分体式设计，上盖与底座通过两侧的螺栓副实现锁紧，螺栓预紧后可将轴瓦或滚动轴承外圈牢牢压紧在座孔内，避免轴承外圈在载荷冲击下出现周向转动或轴向窜动；底座两侧延伸出带安装孔的支撑脚，可通过螺栓直接固定在车架或设备安装基座上，

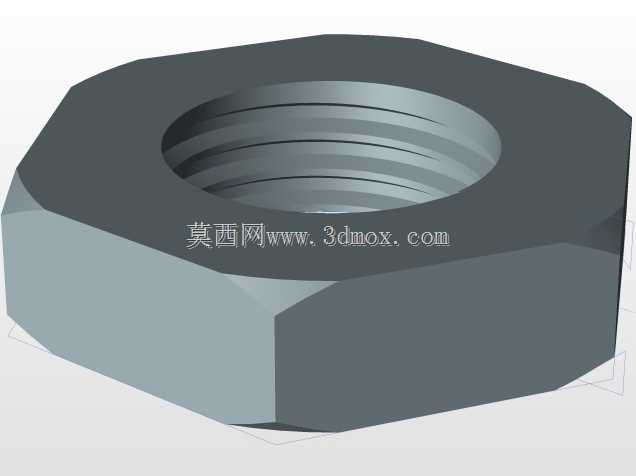

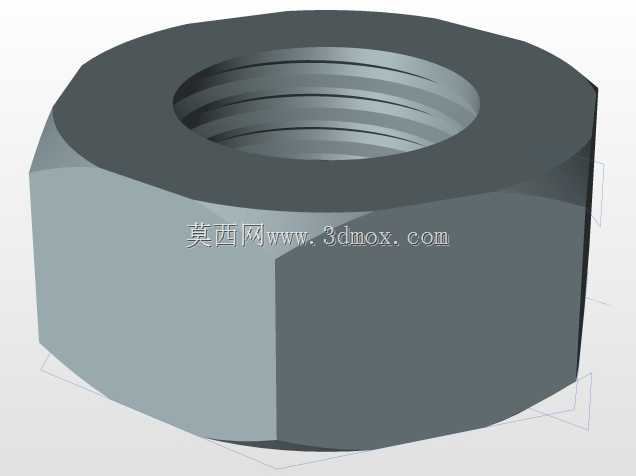

　　支撑脚与主体立臂之间采用大圆弧过渡，避免应力集中在拐角位置，适配重载、交变载荷的长期工作工况。设计过程中首先要匹配对应轴径的轴承外圈尺寸，座孔的公差需选用过渡配合区间，既保证轴承外圈装拆便利性，又避免工作过程中出现外圈跑圈的问题；上下分型面的位置选在轴承孔中心水平面上，分型面处需设置定位止口，保证上盖与底座扣合后座孔的圆度，避免合盖后出现孔位错边导致轴承卡滞。两侧的连接螺栓需要根据额定径向载荷计算选型，螺栓的预紧力需覆盖最大冲击载荷下的分型面张开力，避免重载工况下上下盖出现分离间隙。安装边界方面，底座两个安装孔的中心距需匹配车架安装位的预留孔距，支撑脚的底面需保证平面度要求，避免安装后出现底座翘曲导致座孔变形；

　　轴承孔的中心高是核心安装参数，直接决定轴系的安装高度，设计时需匹配轴系与周边传动部件的中心高公差要求，避免出现传动不同心的问题；整体的轴向宽度需适配轴承的宽度尺寸，两侧预留的密封件安装空间要匹配油封、端盖的安装尺寸，保证润滑脂不会从轴承座两侧泄漏，同时阻挡外部粉尘、泥水进入轴承内部。这类轴承座在实际应用中，多数采用铸造成型后再进行机加工的工艺，主体材质选用铸钢或高强度铸铁，兼顾结构强度与减震性能，支撑立臂上开设的减重孔并非单纯为了减少材料用量，同时也能降低整体重量，方便装配过程中的吊装对位，还可作为日常运维中观察轴承润滑状态、加注润滑脂的操作空间。在重载车辆的非驱动桥位置，这类轴承座直接承担车身重量与路面冲击载荷，

　　设计时的安全系数通常取到静载荷的3倍以上，避免颠簸路面下出现结构断裂；在工业输送线的重载辊道支撑场景中，这类轴承座可适配长辊轴的中间支撑，减少长轴的挠度变形，保证辊道运行的平稳性。建模过程中需要重点关注合盖定位止口的配合公差、螺栓孔的位置度、安装脚底面与轴承孔的平行度要求，这些形位公差直接决定后续零件加工完成后能否顺利装配，以及装配后的轴系运转精度；上下盖的分型面处不需要额外加装密封垫，依靠精加工后的金属面贴合即可实现密封，避免垫片受压变形导致轴承孔圆度超差。
