非标准齿形传动排挡用齿轮结构设计

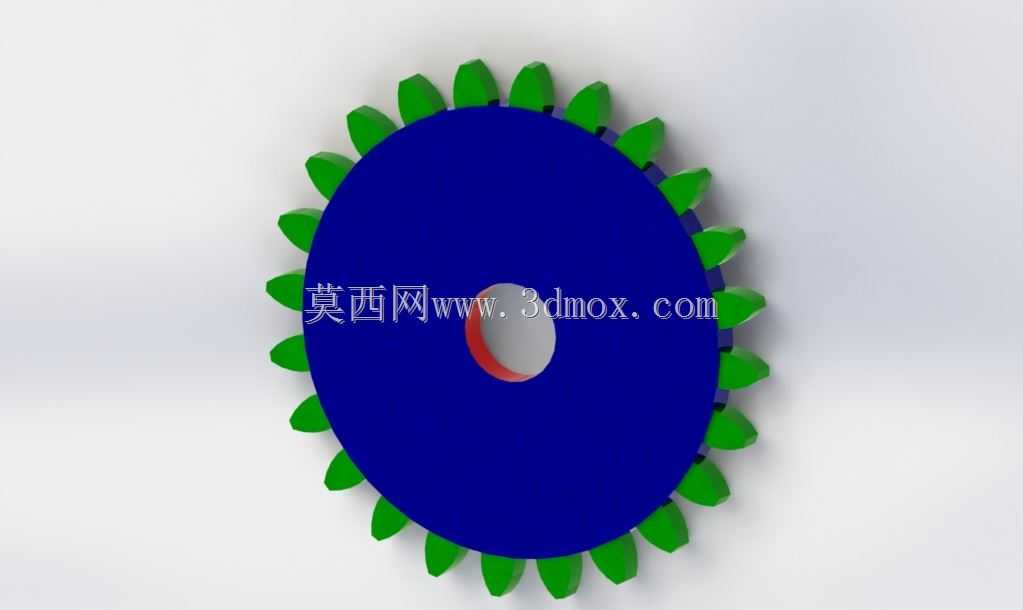

　　在中小功率变速传动系统的排挡机构设计中，这类非对称齿形的齿轮结构往往承担着挡位切换过程中动力衔接、扭矩传递的核心作用，和常规渐开线圆柱直齿轮不同，该齿轮的齿部采用了分段式的色彩区分设计，实际建模过程中对应齿面不同的功能区域——蓝色主体为齿轮的轮体基体部分，承担扭矩传递过程中的结构支撑，绿色齿部为啮合工作区域，中心带红色衬边的通孔为安装轴孔，用于和换挡轴配合完成周向固定与轴向定位。

　　从实际应用场景来看，这类齿轮多用于手动变速机构的排挡啮合组，常见于小型工程机械、农用机械的手动换挡变速箱，以及部分专用设备的有级变速传动单元中，和常规变速箱内常啮合齿轮不同，排挡用齿轮需要在换挡过程中完成齿间的滑入啮合，因此齿端的导入倒角、齿面的啮合接触区设计都有别于普通传动齿轮，建模时需要重点考虑齿部啮合侧隙的预留，既要保证换挡过程中齿部能顺利滑入啮合不出现卡滞，也要控制啮合后的侧隙在合理区间，避免动力传递过程中出现过大的冲击噪音与回程间隙。

　　设计思路上，该齿轮采用了辐板式的轮体结构，在保证轮体整体刚性的前提下尽可能降低自身转动惯量，减少换挡过程中齿轮同步的阻力，轮体外缘的齿部采用均匀分布的布局，单齿的齿厚沿齿高方向做了渐变处理，齿顶部分做了圆弧过渡，避免换挡啮合时齿顶出现尖角磕碰，损伤配对齿面。中心安装孔的孔径与配合轴径采用基孔制的过渡配合设计，孔壁预留了键槽的安装位置（当前渲染视角未呈现键槽结构，实际工程应用中需根据传递扭矩大小计算平键的截面尺寸与有效配合长度），轮体端面与安装轴的轴肩贴合面做了平面度要求，保证齿轮安装后端面跳动控制在允许范围内，避免高速转动时出现端面偏摆带来的轴向窜动。

　　从安装边界来看，该齿轮的轴向安装尺寸需要匹配换挡拨叉的工作行程，轮体辐板位置预留了拨叉槽的设计空间，拨叉作用在轮体上的力作用点需要尽可能靠近齿部的啮合平面，减少换挡过程中齿轮受到的倾覆力矩，避免轴孔出现偏磨。齿部的啮合宽度根据传递的额定扭矩计算确定，绿色标识的齿部工作区域长度略大于实际啮合宽度，预留一定的轴向窜动余量，避免安装误差导致齿部啮合长度不足，出现局部应力集中的问题。

　　实际建模过程中，齿形的生成没有采用标准齿轮的插件生成方式，而是根据排挡啮合的实际工况调整了齿形的压力角，相比标准20度压力角的传动齿轮，该齿轮的齿部压力角做了小幅调整，增大了齿根的厚度，提升齿根的抗弯强度，应对换挡瞬间的冲击载荷。轮体的基体部分采用等厚度的辐板设计，辐板与齿圈、轮毂的过渡位置都做了圆角处理，减少应力集中，避免长期交变载荷作用下过渡位置出现疲劳裂纹。中心孔位置的红色衬边实际对应轴孔的衬套安装区域，在部分磨损较快的应用场景中，会在轴孔位置压装铜质衬套，减少轴孔的磨损，后期维护时仅需更换衬套即可，无需更换整个齿轮，降低维护成本。

　　在传动性能匹配上，该齿轮的齿距累积误差、齿向误差都需要满足对应变速机构的精度要求，由于排挡齿轮在换挡过程中存在短暂的滑摩过程，齿面的表面粗糙度要求高于普通常啮合齿轮，建模时需要标注齿面的粗糙度要求，以及齿部的热处理硬度要求，保证齿面具备足够的耐磨性，应对频繁换挡带来的齿面磨损。轮体的动平衡要求根据工作转速确定，当工作转速超过1000r/min时，需要对轮体做动平衡校正，避免高速转动时出现振动，影响整个变速机构的运行稳定性。
