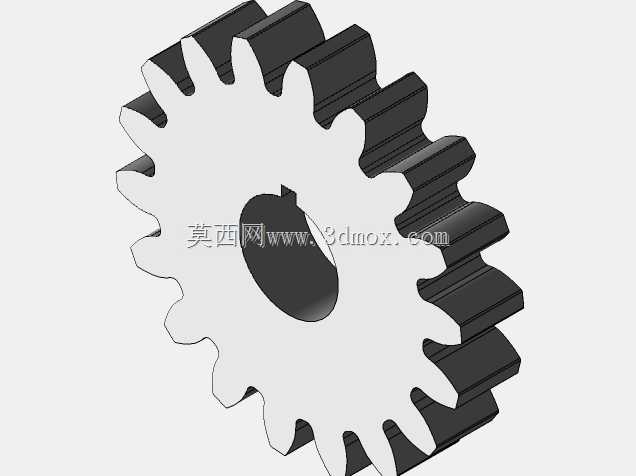

参数化直齿圆柱齿轮传动构件

　　在各类机械传动系统中，直齿圆柱齿轮是应用最为广泛的动力传递构件之一，从普通的输送线驱动单元、小型机床进给机构，到农用机械的动力分配箱、轻工设备的传动模组，都能见到这类构件的身影。不同于斜齿轮、锥齿轮等特殊齿形的传动件，直齿轮的轮齿走向与齿轮轴线完全平行，不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的难度也更小，尤其适合在中低速、传动比要求稳定的开式或半开式传动场景中使用。

　　这款直齿轮在设计阶段采用关系式驱动的参数化建模逻辑，将模数、齿数、压力角、齿顶高系数、顶隙系数等齿轮核心设计参数与模型特征做关联绑定，调整任意基础参数时，整个齿轮的齿形轮廓、轮体尺寸、键槽规格都能同步完成更新，不需要逐个修改草图特征，能大幅缩短同系列不同规格齿轮的建模周期，也方便设计阶段快速验证不同参数组合下的轮齿啮合状态。齿形部分严格按照渐开线生成逻辑构建，齿廓曲线的精度满足常规机械传动的啮合要求，能保证传动过程中瞬时传动比的稳定性，减少啮合冲击带来的振动与噪音，避免出现轮齿偏载、局部应力集中的问题。

　　从结构上看，齿轮中心设置有标准键槽，用于和传动轴实现周向固定，传递扭矩时不会出现相对打滑的情况，键槽的位置与尺寸匹配常规的平键安装标准，不需要额外做定制加工就能适配同直径的通用传动轴。轮体采用实心辐板式结构，在保证轮体整体刚性的前提下，尽可能控制了自身重量，减少高速转动时的转动惯量，降低驱动端的启动负载。齿宽的设计兼顾了齿面接触强度与轮齿弯曲强度，既不会因为齿宽过窄导致单位齿面载荷过大、加剧齿面磨损，也不会因为齿宽过宽导致加工难度上升、容易出现安装对中偏差带来的轮齿偏磨问题。

　　实际安装使用时，需要注意齿轮与配对齿轮的中心距偏差控制在公差允许范围内，中心距过大会导致齿侧间隙过大，传动过程中容易产生冲击，反向传动时还会出现明显的回差；中心距过小则会导致轮齿啮合过紧，齿面润滑状态变差，运行过程中温升高，会大幅缩短齿轮的使用寿命。同时安装时要保证两齿轮的轴线平行度符合要求，避免轮齿沿齿宽方向接触不均匀，出现一端磨损严重的情况。齿根部分做了标准的圆角过渡，能有效降低齿根处的应力集中系数，提升轮齿的抗弯曲疲劳强度，在承受交变冲击载荷时不容易出现断齿故障。

　　这类参数化构建的直齿轮模型，不仅可以直接用于装配体的干涉检查、运动仿真，验证传动系统的运动路径是否存在卡滞、构件之间是否存在空间干涉，还能直接导出工程图用于生产加工，模型中预留的尺寸参数可以根据实际传动需求做快速调整，比如需要更大传动扭矩时，可以适当增大模数、调整齿宽；需要紧凑安装空间时，可以在满足强度要求的前提下调整齿数、优化轮体结构。在日常的设备维护中，这类标准结构的直齿轮互换性更强，备件采购与替换的成本更低，不需要针对特殊结构做定制加工，能有效减少设备停机维护的时间。
