十字滑块式奥德姆联轴器结构装配设计

　　在各类通用工业传动场景中，轴系不对中是设备运行过程中极为常见的工况偏差，这类偏差如果得不到有效补偿，会直接引发轴承磨损加剧、轴系振动超标、密封件提前失效等一系列连锁故障，大幅缩短整套传动系统的维护周期与使用寿命。奥德姆联轴器也就是常说的十字滑块联轴器，正是针对这类径向不对中工况设计的挠性传动部件，它的结构逻辑非常清晰，没有复杂的弹性元件，依靠中间盘与两侧半联轴器的嵌合滑动来实现偏差补偿，在中低速、中等扭矩的传动场景中有着极高的应用性价比。

　　从实际应用场景来看，这类联轴器广泛出现在通用输送设备、中小型泵组、轻工机械、纺织设备以及常规机床的进给传动链中，尤其适合安装空间受限、轴系对中精度难以长期保持的工位——比如车间内长期运行的皮带输送机，机架受物料载荷冲击容易出现轻微形变，导致驱动电机输出轴与减速机输入轴的径向偏移量超出刚性联轴器的允许范围，这时候选用奥德姆联轴器，就可以依靠中间滑块的滑动余量抵消偏移量，避免额外的对中调整工作量，也能减少运行过程中的附加载荷。还有一些小型搅拌设备，搅拌轴受物料反作用力影响会出现小幅径向窜动，这类联轴器也能很好地适配这类工况，不会因为轴系的微幅窜动导致传动卡滞。

　　从功能特性上看，这款联轴器的核心优势在于结构简单、维护成本极低，它没有橡胶、聚氨酯这类易老化的弹性元件，不存在弹性元件疲劳失效需要定期更换的问题，只要保证滑动配合面有基础的润滑，就可以长期稳定运行。它的扭矩传递依靠半联轴器端面上的凸榫与中间滑块两侧的凹槽嵌合来实现，凸榫与凹槽的配合面经过间隙设计，既可以保证扭矩传递的可靠性，又能预留足够的滑动空间来补偿两轴之间的径向位移，通常这类结构允许的径向偏移量可以达到轴径的1/40左右，同时也能补偿少量的角向偏差与轴向窜动，完全可以覆盖绝大多数通用工业场景的轴系偏差需求。和弹性套柱销联轴器相比，它不存在弹性套磨损后需要频繁更换配件的问题；和膜片联轴器相比，它的抗冲击载荷能力更强，制造成本也更低，对安装精度的要求更宽松，非常适合车间环境下的常规设备配套。

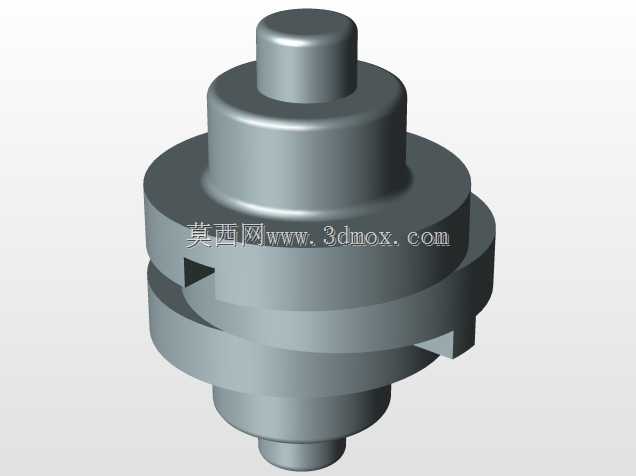

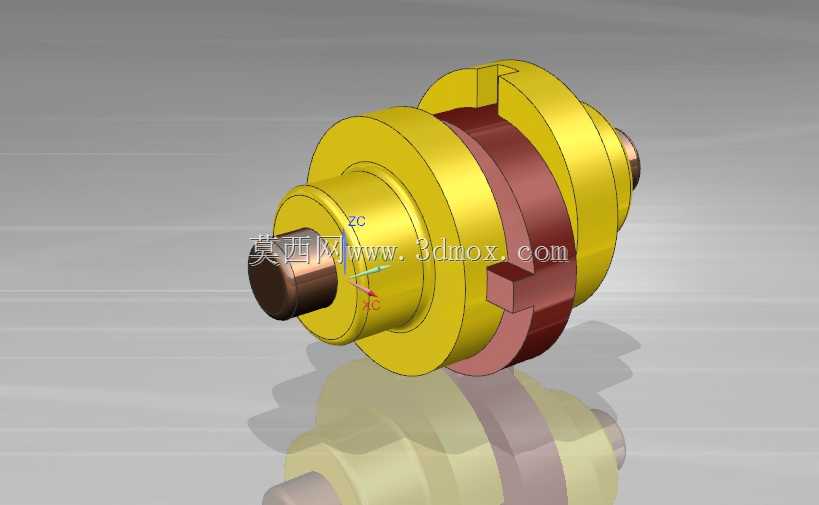

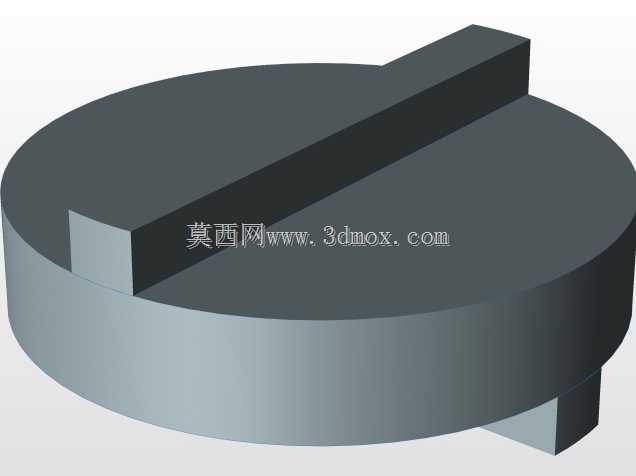

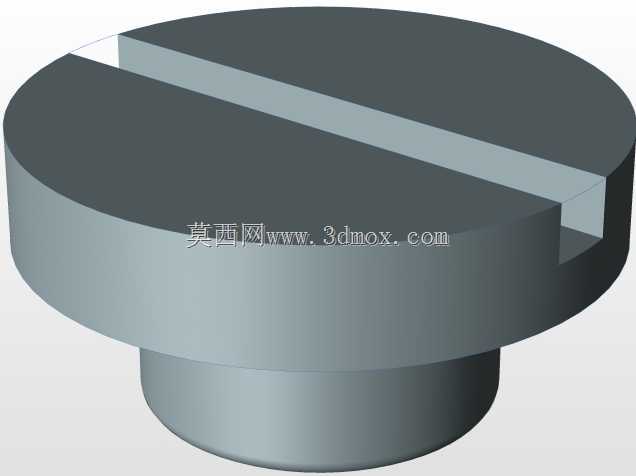

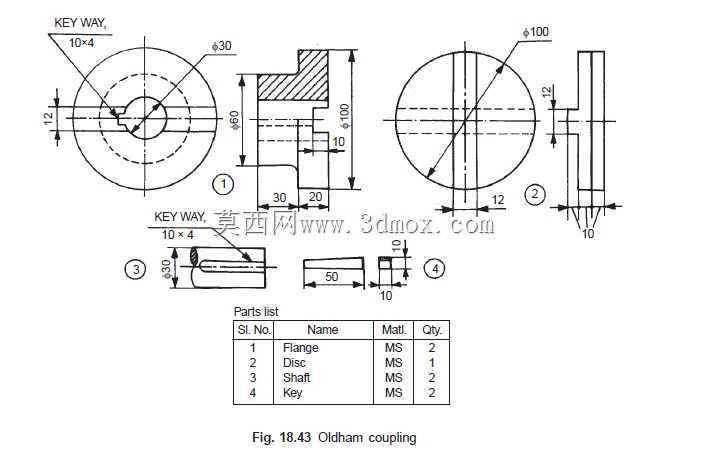

　　从设计思路层面拆解，这款装配模型完整还原了奥德姆联轴器的全部组成部件：两侧分别是与主动轴、从动轴配合的半联轴器，中间是十字形的滑块，两个半联轴器的端面上各开有一道径向的通槽，中间滑块的两个端面分别设置互相垂直的凸榫，装配时两个凸榫分别嵌入两侧半联轴器的通槽内，当两轴存在径向不对中时，滑块可以在槽内做相对滑动，以此抵消偏移带来的附加应力。设计过程中首先要根据传递的额定扭矩确定半联轴器的轴孔直径与键槽尺寸，轴孔与轴的配合通常选用H7/k6的过渡配合，保证扭矩传递过程中不会出现轴孔打滑；其次要核算凸榫与凹槽的接触挤压强度，因为滑动配合面是整个部件的主要受力位置，接触应力如果超出材料的许用挤压应力，会导致配合面快速磨损，出现传动间隙过大、冲击振动加剧的问题，所以通常半联轴器与滑块会选用不同硬度的材料，比如半联轴器采用45号钢调质处理，中间滑块采用铸铜或者耐磨尼龙材质，利用材料的硬度差减少配合面的粘着磨损，延长部件的使用寿命。另外在结构设计时，要在半联轴器的端面与滑块端面之间预留合理的轴向间隙，避免轴系出现热伸长时，两个半联轴器将滑块卡死，导致滑动补偿功能失效。

　　关于外形尺寸与安装边界，这类联轴器的径向尺寸通常比较紧凑，相同扭矩规格下，它的外径比弹性柱销联轴器小10%到15%左右，非常适合径向安装空间受限的工位。安装时首先要将两个半联轴器分别通过平键固定在主动轴与从动轴的轴端，调整两轴的同轴度，将初始径向偏差控制在允许范围的1/2以内，预留出运行过程中机架形变带来的偏移余量；之后将中间滑块的凸榫对准一侧半联轴器的凹槽推入，再转动另一侧半联轴器让凹槽对准滑块的另一道凸榫，推合到位后检查滑块是否可以在槽内自由滑动，没有卡滞点即可完成安装。需要注意的是，这类联轴器的最高适用转速通常不超过3000r/min，因为中间滑块在高速运转时会产生较大的离心力，加剧配合面的磨损，同时带来额外的振动，所以并不适合高速传动场景。在日常维护中，只需要定期打开观察孔检查配合面的润滑状态，补充润滑脂即可，不需要频繁拆解更换配件，维护工作量远低于带弹性元件的挠性联轴器。

　　很多设备选型人员在面对轴系不对中问题时，往往会优先选择成本更高的膜片联轴器或者梅花联轴器，但实际上在中低速、中等扭矩的工况下，奥德姆联轴器的可靠性与性价比反而更高，它的结构特性决定了它对复杂工况的适应能力更强，不会因为偶尔的过载冲击就出现弹性元件碎裂、膜片断裂这类突发故障，哪怕配合面出现一定程度的磨损，也会有一个渐进的故障发展过程，方便维护人员提前发现问题安排检修，避免突发停机带来的生产损失。在三维建模过程中，这类部件的建模重点在于配合面的尺寸精度，凸榫与凹槽的配合间隙要符合设计规范，不能出现过盈导致装配干涉，也不能间隙过大导致传动过程中冲击过大，装配完成后要做滑动干涉检查，验证滑块在最大允许偏移量下的运动状态，确保整个运动过程中没有卡滞、干涉的问题，为后续的工程出图、生产加工提供准确的模型依据。
