金属板框用凸轮锁三维结构设计

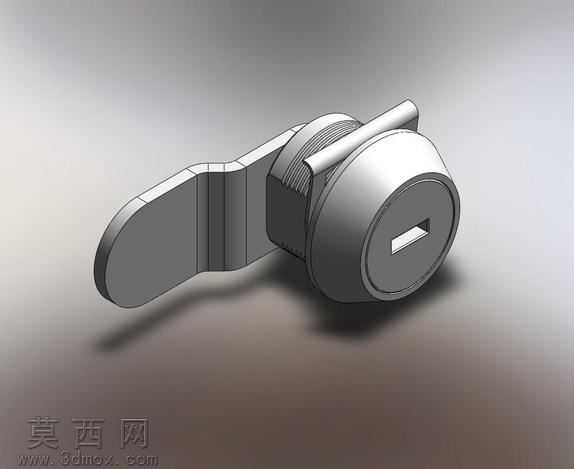

本款凸轮锁为适配金属板框安装场景设计的锁具三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，对锁体的每一处装配尺寸做了精准约束，可直接用于后续的工程图导出与实物开模参考。模型还原了凸轮锁的完整装配逻辑：包含带一字钥匙槽的锁芯外壳、带螺纹的安装基座、尾部联动的锁舌凸轮、内置的锁芯卡位结构，各部件间的配合间隙按照五金锁具的通用生产公差做了预留，能够直观展示钥匙插入后旋转带动锁舌转动、完成开合锁止的完整运动过程。渲染阶段采用金属镀铬材质赋予锁体外壳，还原了五金锁具常见的亮面金属质感，对锁芯缝隙、外壳边缘的倒角做了精细化光影处理，让模型呈现出接近实物的金属反光与厚重质感，锁舌部分做了哑光金属的材质区分，清晰区分不同部件的功能区域。设计过程中充分考虑了金属板框的安装特性，基座的螺纹段长度适配常规金属柜体、配电箱、文件柜的板材厚度，锁舌的转动行程经过模拟验证，能够在旋转90度的行程内完成从锁止到解锁的位置切换，不会出现与柜体边框干涉的问题。锁芯的钥匙槽结构按照通用弹子锁的基础形态做了简化建模，既保留了外观辨识度，又避免了内部弹子等细碎结构导致的模型冗余，整体模型结构简洁规整，无多余碎面与错误特征，既可以作为五金锁具设计的参考原型，也可直接用于柜体类产品的装配演示、产品宣传效果图制作，能够帮助设计人员快速完成锁具选型与安装位置的匹配验证，减少实物打样的反复调整成本。
