带均布安装孔内螺纹法兰式连接座结构

　　在流体管路接驳、工装夹具定位、小型动力组件输出端的连接场景里，这类带内螺纹的法兰式连接座是十分常用的基础构件，它承担着不同规格部件之间的转接、定位与载荷传递作用，既可以作为管路系统里的硬管终端接头，也能在自动化设备的机架拼接、执行元件安装位充当固定转接件，甚至在小型液压、气动回路的支路节点上，也能见到这类结构的身影。从结构设计逻辑来看，这类零件的核心设计目标是兼顾连接强度与安装便捷性，主体采用回转体构型，加工时可直接通过棒料车削完成主体轮廓，减少不必要的铣削工序，降低加工成本与周期。法兰端面上设计的3个直径6mm的均布安装孔，采用120度等分排布，这种排布方式相比4孔布局，在有限的法兰外径范围内能获得更均匀的压紧力分布，

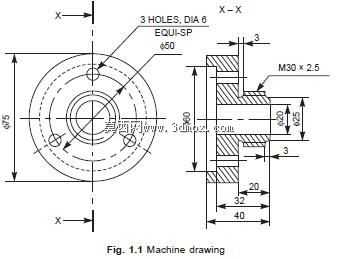

　　安装时不需要严格对齐周向角度，容错率更高，适配现场安装时的角度调整需求，法兰外径控制在50mm，这个尺寸刚好覆盖M30×2.5内螺纹的外围结构，不会因为法兰过大造成安装空间浪费，也不会因为尺寸不足导致安装孔边距不够、受力时出现法兰开裂的问题。内螺纹采用M30×2.5的细牙规格，相比同公称直径的粗牙螺纹，细牙螺纹的螺距更小，螺纹自锁性能更好，连接后的轴向窜动更小，适合有一定振动工况的连接场景，螺纹段的轴向深度做了针对性设计，既保证足够的螺纹啮合长度来承受轴向拉压载荷，又不会因为螺纹过深造成丝锥加工时的排屑困难、螺纹牙型缺损问题。从剖面的尺寸标注能看到，零件的轴向总长度为40mm，其中法兰盘的厚度为3mm，这个厚度经过强度校核，

　　在采用常用45号钢或者铝合金材料时，承受常规的管路压力、安装锁紧力不会出现法兰变形；法兰背面的台阶结构做了3mm的退刀与让位设计，安装时法兰端面可以完全贴合安装基准面，不会因为根部的圆角或者加工残留凸台导致贴合不严、出现连接间隙。内孔的台阶设计做了分层处理，靠近螺纹端的内孔直径与螺纹小径做了平滑过渡，避免应力集中在螺纹收尾处，另一端的内孔直径20mm，既可以作为穿线通道、流体通径，也能在对接轴类零件时起到导向定位作用，32mm长度的中间台阶段，是主要的受力承载段，壁厚经过核算，在额定载荷下的形变控制在机械设计允许的范围内。这类零件在实际选型使用时，需要重点关注安装面的平面度要求，法兰贴合面的粗糙度需要达到Ra3.2以下，

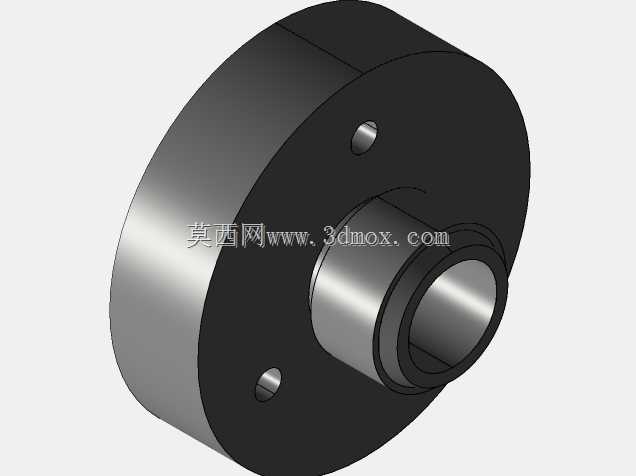

　　保证密封或者定位的可靠性；三个安装孔的位置度公差需要控制在0.1mm以内，避免安装时出现孔位错位、强行锁紧导致零件产生内应力；内螺纹的精度等级选用6H即可满足大部分通用场景的需求，如果是有密封要求的流体管路应用，可以在螺纹端面增加O型圈密封槽，或者在螺纹上缠绕密封带实现密封。在三维建模过程中，这类参数化零件可以通过特征驱动的方式完成建模，先绘制回转体的截面轮廓完成旋转主体特征，再通过阵列命令完成均布安装孔的创建，螺纹部分可以采用装饰螺纹线简化建模，也可以根据实际加工需求绘制精确的螺旋扫描螺纹特征，建模时需要注意各尺寸之间的关联性，比如法兰外径与安装孔中心距的比例、螺纹深度与内孔台阶的位置关系，保证修改参数时特征不会出现报错，方便后续同系列不同规格零件的快速改型。实际应用中，这类连接座如果用于气动回路，通常会选用铝合金材料做阳极氧化处理，减轻重量同时提升防锈能力；如果用于液压系统或者重载连接场景，则会选用45号钢做调质处理，提升整体强度与抗冲击性能；如果用于腐蚀环境下的管路连接，则可以选用304不锈钢材料，满足防腐蚀的使用要求。
