越野车辆深花纹防滑轮胎结构设计

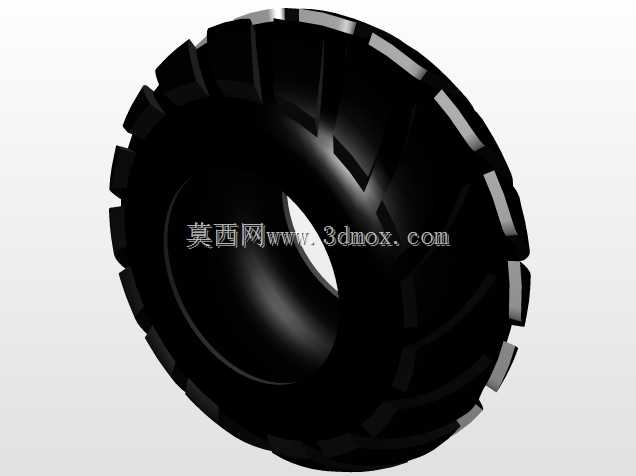

　　在非铺装路面作业的工程车辆、农用机械以及越野乘用车辆的行走系统中，轮胎作为直接与地面接触的核心承载部件，其结构设计直接决定了整机的通过性、牵引性能与行驶稳定性，尤其是在泥泞、松软土路、碎石坡面等低附着系数工况下，胎面花纹的构型、胎体的轮廓参数会直接影响车辆的脱困能力与作业效率。这款轮胎的设计过程中，首先针对非铺装路面的抓附需求，采用了大尺寸块状加深花纹设计，每一块花纹筋的侧壁都做了倾斜过渡处理，避免花纹在嵌入松软泥土、碎石缝隙时出现应力集中导致的崩块问题，同时花纹块之间预留了足够的排泥空间，防止连续行驶过程中泥土填塞花纹沟槽导致抓地力骤降。从安装边界来看，这款轮胎的外径设定为400mm，断面宽度为200mm，

　　适配常规中小吨位越野车辆、小型农用拖拉机以及厂区内转运非道路车辆的轮辋安装尺寸，设计时特意将胎圈部位的安装夹点做了参数化可调整结构，工程师可以根据实际匹配的轮辋宽度、轮缘高度参数快速修改夹点的位置与贴合角度，不需要重新重构整个胎体曲面，大幅提升了同系列不同规格轮胎衍生设计的效率。建模过程中采用环形弯曲配合扭曲特征来生成连续的胎面花纹，这种建模方式的优势在于可以先在平面状态下完成单个花纹块的结构优化、排布间距调整，确认所有花纹的接地压力分布均匀后，再通过环形弯曲将平面胎面卷曲为环形胎体，最后通过扭曲特征调整花纹块的周向倾斜角度，模拟实际轮胎硫化成型后的花纹自然扭转形态，相比传统的环形阵列建模方式，

　　这种方法可以更便捷地调整花纹的螺旋角度，适配不同行驶速度下的排水、排泥需求。从实际应用场景来看，这类深花纹轮胎主要用于非道路移动机械，在林区作业的小型集材车辆、农田作业的小型耕整机械、山地越野的全地形车辆上都能适配，胎面的块状花纹在硬质碎石路面可以提供足够的抗剪切能力，减少尖锐碎石对胎面的割伤，在松软泥泞路面可以通过花纹块嵌入土层形成剪切面，提供足够的牵引力避免打滑，同时较宽的断面宽度可以降低轮胎对地面的比压，减少车辆在松软路面的沉陷量。设计时还考虑了轮胎的侧倾工况，胎侧部位做了加厚的圆弧过渡，当车辆在坡面行驶、胎侧受到侧向挤压时，加厚的胎侧结构可以避免胎体出现过度形变，防止胎圈部位脱离轮辋引发安全隐患，

　　同时胎肩部位的花纹做了贯通式设计，当轮胎处于半滑转状态时，胎肩的花纹可以额外切入地面，辅助提供侧向附着力，避免车辆出现侧滑。在结构细节上，每一块胎面花纹的表面都做了微小的倒角处理，避免轮胎在模具中硫化成型时出现尖角缺胶的问题，同时也能减少轮胎初期使用时的花纹块崩边概率，花纹沟的底部采用圆弧过渡，避免应力集中导致的沟底开裂问题，延长轮胎在复杂工况下的使用寿命。参数化的夹点设计也让这款轮胎模型可以快速适配不同的轮辋规格，工程师在做整车行走系统匹配时，只需要调整夹点的安装尺寸、胎体的充气形变参数，就可以直接将模型导入整车装配环境，验证轮胎在转向、跳动、满载工况下与轮罩、车架、转向拉杆之间的运动间隙，不需要重新绘制轮胎的三维结构，能有效缩短整车开发过程中行走系统的匹配周期。
