带法兰连接结构90度弯通管路接头

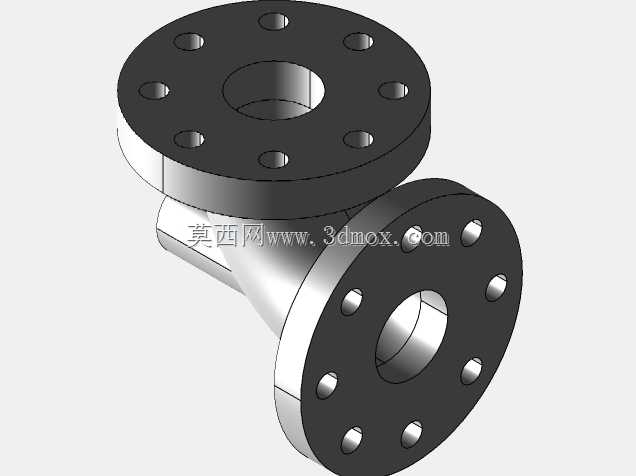

　　在工业流体输送管路系统的布设场景中，管路走向的转向衔接是管路安装环节无法避开的工况，尤其是垂直交叉走向的管路对接，往往需要借助转角接头完成流道的平滑过渡，避免管路硬弯折造成的流阻陡增、局部应力集中甚至管路开裂泄漏问题。这款90度弯通管接头采用两端法兰连接的结构形式，区别于螺纹连接、卡套连接的小通径接头，法兰连接结构更适配中大通径、中低压工况下的管路对接需求，常见于化工流体输送、市政给排水、暖通循环水、工业设备冷却水回路等场景的管路布设中。从结构设计逻辑来看，接头的流道采用等径扫掠成型的弯通结构，弯曲段的曲率经过平滑过渡处理，不存在流道突变的直角结构，能够最大程度降低流体转向过程中的局部阻力损失，减少流体在转角位置的涡流扰动，

　　既可以降低输送过程中的动力损耗，也能避免含颗粒流体在转角位置沉积造成的流道堵塞问题。两端的连接法兰采用统一的螺栓孔布设规格，法兰端面的密封面为平面结构，安装时配合对应压力等级的密封垫片，通过周向均匀分布的螺栓锁紧即可实现可靠的端面密封，法兰盘上的螺栓孔采用通孔设计，安装时可根据现场管路的周向对位需求微调接头的安装角度，降低现场配管的对位难度。在安装边界层面，接头的整体安装占用空间由法兰外径、弯转中心高度两个核心尺寸决定，两个法兰端面分别处于相互垂直的两个平面上，法兰端面到弯转中心的距离保持一致，能够保证对接后两段管路的轴线保持严格垂直，不会出现管路别劲、附加安装应力的问题。设计过程中，

　　法兰盘的厚度根据对应公称压力下的强度要求计算确定，能够承受螺栓锁紧时的压紧力以及管路运行过程中的内压载荷，避免法兰变形造成密封失效；弯管段的壁厚与对接管路的壁厚保持匹配，保证整个管路系统的承压能力一致，不存在局部强度薄弱点。实际选型使用时，需要确认对接法兰的公称通径、压力等级、螺栓孔分布圆直径与该接头匹配，安装时按照对角顺序逐步拧紧法兰螺栓，保证密封垫片受力均匀，避免单侧压紧力过大造成垫片压偏或者法兰变形。这类法兰式弯通接头相比焊接式弯头，安装拆卸更加便捷，后期管路维护更换时不需要切割管路，只需要拆开法兰螺栓即可完成接头的更换，能够大幅降低后期运维的工作量，同时法兰连接的密封可靠性更优，在需要经常拆装检修的管路回路中适用性更强。

　　建模过程中，弯管段采用扫掠特征生成主体流道结构，两端法兰盘通过拉伸特征与弯管主体做布尔合并，螺栓孔采用圆周阵列的方式均匀排布，保证各孔位的位置度符合法兰连接的互换性要求，密封面的平面度在建模时做了对应约束，能够匹配实际加工的平面度公差要求，避免安装时出现密封间隙。
