乘用车多辐条旋转成型合金轮毂结构

　　日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这次的合金车轮采用旋转成型工艺制作，首先要明确它的核心应用场景——覆盖家用乘用车、轻型商用代步车的常规铺装路面行驶需求，既要承担整车整备质量加满载载荷的垂直受力，也要传递制动、驱动过程中的扭矩，还要缓冲路面颠簸带来的瞬时冲击，不能只做外观曲面忽略受力逻辑。

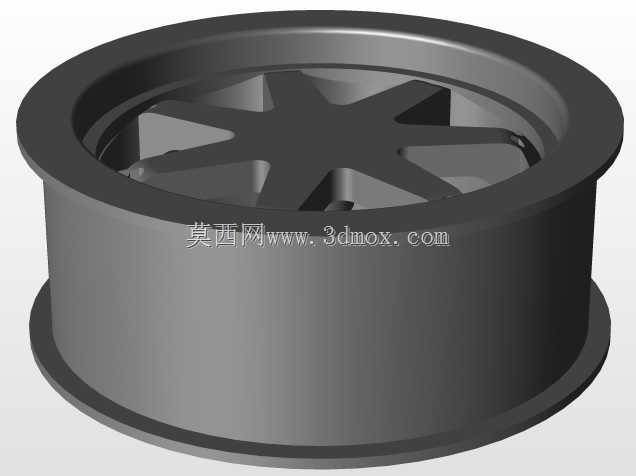

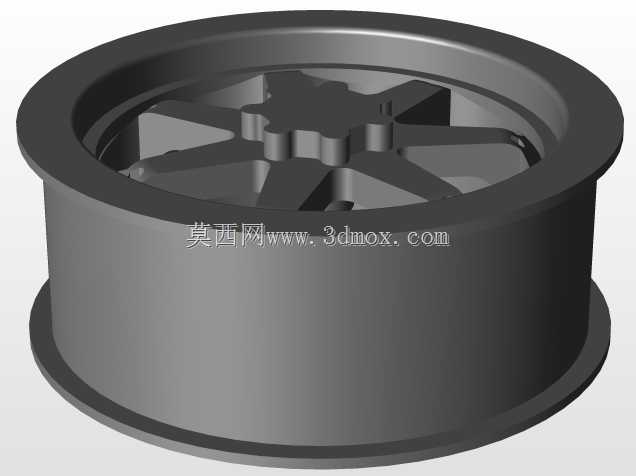

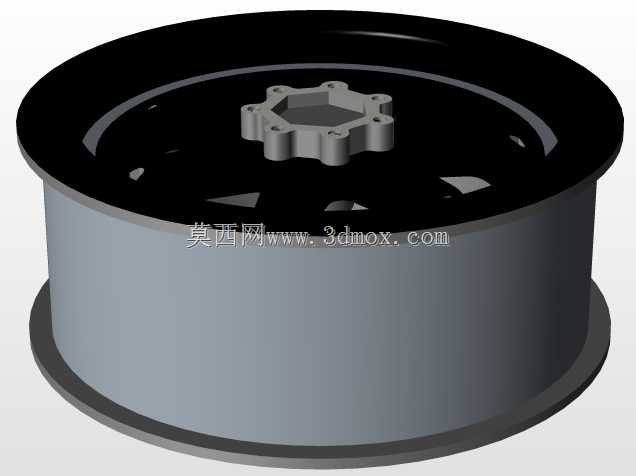

　　先从安装边界说起，轮辋的轴向宽度、胎圈座直径必须匹配对应规格的真空子午线轮胎，内侧的安装止口要和转向节、轮毂轴承的配合面严格对齐，螺栓孔的分布圆直径、孔位数量要和对应车型的轮毂轴头完全适配，不能出现安装干涉，中心孔的同轴度公差要控制在合理范围，避免高速行驶时出现车轮抖动。轮辐采用星形多辐条布局，不是单纯为了视觉效果，每根辐条的截面都是变厚度设计，靠近轮心安装盘的位置厚度更大，往轮辋方向逐渐过渡收薄，既保证了制动、加速时的扭矩传递刚度，也能在过坑洼路面受到径向冲击时，通过辐条的微量形变吸收部分冲击力，避免应力集中在安装盘位置出现开裂。

　　设计时优先采用旋转成型的工艺逻辑，整个轮辋的筒体部分通过回转特征生成，保证胎圈座、轮缘位置的圆度一致性，减少后续机加工的余量，轮辐和轮辋的衔接位置做了大圆角过渡，避免直角位置的应力集中，同时轮辐之间的镂空区域要留出足够的通风空间，匹配盘式制动器的散热需求，连续制动时产生的热量可以通过辐条间隙快速流通，避免制动系统热衰减。

　　实际建模过程中要注意几个容易忽略的细节：轮缘位置的凸起高度要符合轮胎安装的安全标准，防止轮胎在侧向受力时脱圈；气门嘴的安装孔位要避开辐条遮挡位置，方便后续充气操作；整个车轮的动平衡配重块安装位要预留平整的贴合面，不能有曲面凸起影响配重块粘贴牢固度。从受力仿真的角度看，这种结构在满载过弯时，外侧车轮的轮辋轮缘位置会承受较大的侧向挤压力，所以轮缘位置的壁厚要比筒体中段稍厚，配合轮辐的支撑，能避免极限工况下轮辋变形失圆。

　　很多新手做轮毂建模时容易把精力全放在外观曲面的流畅度上，忽略了实际安装和使用的边界条件，比如轮心安装面的沉台深度如果不够，会导致轮毂螺栓拧紧后还有间隙，行驶中出现松动；轮辋内部的刹车避让空间如果留得不足，会和制动卡钳发生运动干涉，打方向时出现摩擦异响。这个模型在设计时就把这些边界条件都纳入了考量，回转生成的轮辋筒体壁厚均匀，既控制了整体重量，实现簧下质量的降低，提升整车的操控响应性，也保证了各个受力位置的结构强度，不需要额外增加加强筋就可以满足常规行驶的载荷要求。另外轮辐的表面过渡都是顺滑曲面，没有尖锐棱角，既方便后续的表面喷涂处理，也能减少行驶中的风阻，虽然单个车轮的风阻占比不高，但整车四个车轮累加的优化效果，对高速行驶的能耗降低也有一定帮助。
