挤压设备用异形安装连接结构件

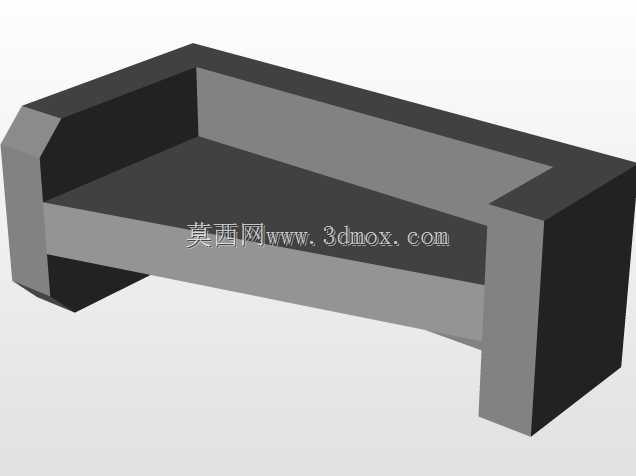

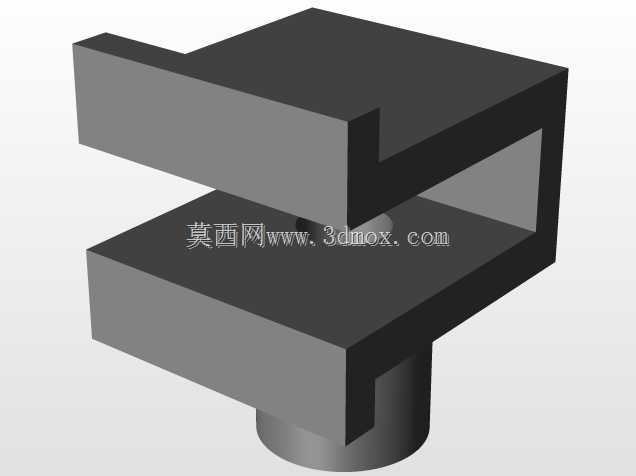

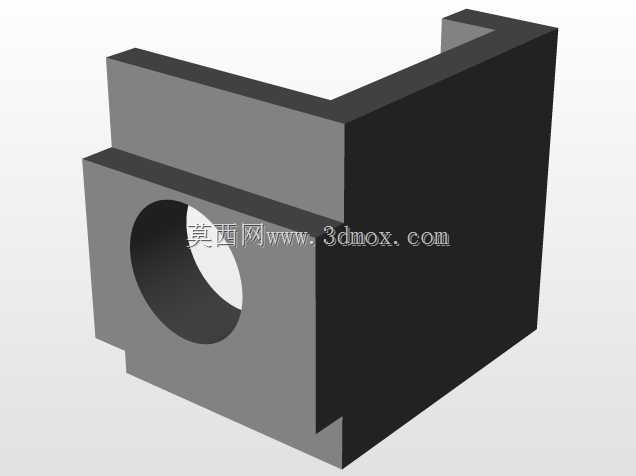

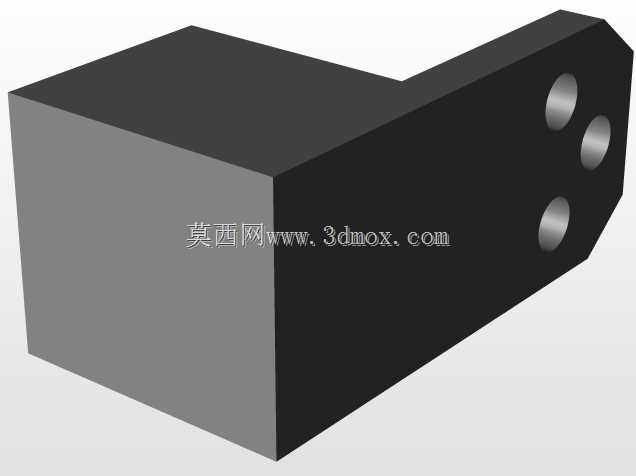

　　在金属挤压成型生产线的工位排布中，这类异形块状结构件常被布置在模座侧方的动力传递路径上，承担着执行元件定位、辅助工装夹持以及油路气路通道集成的多重作用，区别于标准型材拼接的安装座，一体铣削成型的结构能避免多件拼接带来的累积误差，在长时间承受交变挤压力的工况下不会出现连接松动移位的问题。从结构设计逻辑来看，主体采用近似L型的块状基体，两个互相垂直的安装面分别对应挤压工位的垂直进给方向和水平出料方向，面上开设的圆形通孔并非单一的穿丝或过油用途，其中直径较大的沉孔用于嵌入耐磨衬套，配合导向轴完成压头的往复运动导向，直径稍小的通孔则用于安装锁紧螺钉，将整个构件固定在挤压机的动模板上，安装时需要保证孔位同轴度控制在0.02mm以内，

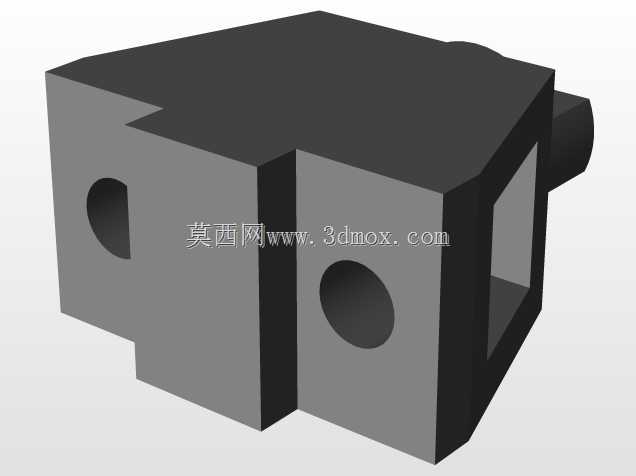

　　否则会导致压头进给时出现卡滞，影响挤压件的成型尺寸精度。构件侧面突出的圆柱凸台，是为了对接行程检测开关的触发块，当挤压压头行进到设定工位时，凸台随基体移动触发接近开关，反馈位置信号给设备控制系统，完成进给行程的闭环控制，凸台的外圆尺寸和伸出长度经过匹配计算，既不会在移动过程中与周边的防护板、管路发生干涉，也能保证开关触发的响应距离处于有效检测区间。设计时特意在基体的转角位置做了斜切处理，而非直角过渡，这是考虑到挤压工位周边常有金属碎屑飞溅，斜切面能减少碎屑堆积的死角，日常维护时用压缩空气就能轻松吹走附着的铝屑或钢屑，避免碎屑卡入滑动配合面造成零件磨损。从安装边界来看，构件的总厚度适配主流200吨级挤压机的模座安装槽宽度，

　　底部的定位缺口刚好卡在模座的定位凸条上，安装时不需要额外做位置找正，只要将缺口对准凸条推入，再拧紧紧固螺钉即可完成装配，大幅缩短了设备换型调试的时间。基体上开设的方形镂空区域，一方面是为了减轻零件自身重量，降低动模板移动时的惯性负载，减少伺服驱动的能耗，另一方面这个镂空区域可以作为挤压成型后工件的出料避让通道，让成型后的小型挤压件直接从镂空处落入下方的集料槽，不需要额外设置出料导向结构，简化了整个工位的结构布局。在加工工艺适配性上，整个零件的所有平面、孔位、凸台都可以通过三轴加工中心一次装夹完成大部分加工工序，只有背面的锁紧螺纹孔需要二次翻面装夹，装夹时以已经加工完成的导向孔作为定位基准，能有效保证正反面特征的位置度要求，

　　适合小批量加工生产，也能根据不同挤压机型的安装尺寸快速调整参数生成新的加工模型。这类结构件在实际使用中，常配合不同规格的衬套、锁紧件适配不同直径的挤压压头，不需要更换整个基体，只需要更换对应内径的衬套就能完成工位适配，在多品种小批量的挤压件生产车间里，这种模块化的结构设计能大幅减少备件的储备种类，降低生产运维的成本。需要注意的是，安装时两个垂直安装面的平面度需要保证在0.01mm以内，否则紧固后会出现基体变形，导致导向孔的轴线偏移，长期使用会加剧导向轴和衬套的磨损，缩短零件的使用寿命，在装配前需要对安装面进行去毛刺处理，避免铁屑垫在结合面之间影响安装精度。
