网纹滚花外六角全螺纹螺栓结构

　　日常做非标设备装配调试的时候，经常会遇到需要频繁手动拆装调整的工位，普通光杆或者全螺纹的外六角螺栓，拧动的时候手部容易打滑，尤其是手上沾了切削液、防锈油的时候，稍微用点力就会脱开，不仅调整效率低，反复打滑还容易磨破手套，甚至蹭伤手部皮肤。这款带网纹滚花段的外六角全螺纹螺栓，就是针对这类需要手动辅助拧动的装配场景设计的，在做设备维护工装、可调式定位组件、手动锁紧机构的时候，这类结构的紧固件适配性非常强。

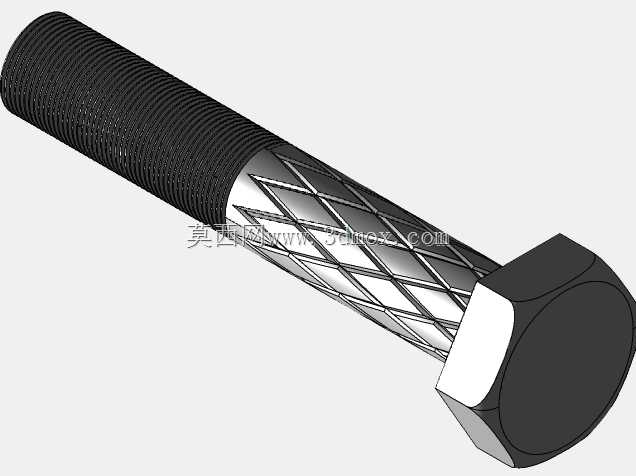

　　从结构设计逻辑来看，这款螺栓没有做全杆身滚花，而是在靠近六角头的位置预留了一段长度合适的滚花区段，剩下的杆身全部加工成连续外螺纹，这种分段设计是有实际考量的：如果全杆身做滚花，滚花加工的成本会比车螺纹更高，而且滚花段无法和螺纹孔形成有效啮合，会浪费螺栓的有效锁紧行程；只在靠近头部的位置做滚花，刚好是手动拧动时手指自然握持的区域，既满足了手动拧动时的防滑需求，又不会影响螺纹段的正常啮合锁紧，兼顾了加工成本和使用性能。滚花采用的是交叉网纹样式，相比直纹滚花，网纹的防滑效果更好，不管是顺时针拧入还是逆时针拧出，手指和杆身的接触摩擦力都足够，不会出现单方向施力打滑的问题，滚花的纹路深度控制在合理范围，既不会因为纹路太浅起不到防滑作用，也不会因为纹路过深割伤手套或者积存油污难以清理。

　　头部采用标准外六角结构，和普通外六角螺栓的头部尺寸保持一致，不需要额外定制专用扳手，日常用活动扳手、套筒、开口扳手都能完成最终的锁紧操作，和现有工装工具的兼容性极强，不会因为特殊结构增加现场工具配置成本。全螺纹的杆身设计，让这款螺栓可以适配不同厚度的被连接件，不需要根据锁紧厚度特意选择不同螺纹长度的规格，只要螺栓总长度满足最大锁紧厚度要求，就可以在全行程范围内任意调整锁紧位置，在做可调式挡块、行程定位螺钉、手动压紧装置的时候，这种全螺纹结构的适配范围比半螺纹螺栓广很多，能减少备件的储备规格。

　　做三维建模的时候，这类滚花结构不需要把每一条纹路都完全还原成实体特征，尤其是做整机装配的时候，过细的滚花纹路会大幅增加模型的面数，拖慢软件运行速度，一般用纹理贴图或者简化的菱形阵列特征来表达滚花区域就足够，只要能清晰区分滚花段和螺纹段的结构差异，标注清楚滚花的模数、纹路类型和区段长度，生产端就能准确理解设计意图。螺纹部分建模的时候要注意和对应规格的标准螺纹孔做好配合间隙校验，避免建模时螺纹啮合过盈导致工程图导出或者装配干涉检查的时候出现误报，外六角头部的倒角尺寸也要符合对应螺栓规格的通用标准，保证扳手接触的面有足够的承力面积，不会因为倒角过大导致扳手打滑。

　　从安装边界来看，这款螺栓的六角头外接圆尺寸和同规格普通外六角螺栓完全一致，安装时需要预留的扳手空间不需要额外加大，只要按照普通外六角螺栓的安装空间要求预留操作位置就可以，滚花段的外径和螺纹大径基本持平，不会因为滚花导致杆身局部变粗，穿入安装孔的时候不会出现卡滞问题，不管是穿光孔还是拧入螺纹孔，安装过程和普通螺栓没有区别，只是在手动预拧的阶段，滚花段能提供足够的摩擦力，不需要借助工具就能快速把螺栓拧到接近锁紧的位置，大幅提升装配和调整的效率。在一些不需要很大锁紧力的手动调整场景，甚至不需要扳手，直接用手拧动滚花段就能完成锁紧固定，比如小型工装的位置调整、设备外壳的快拆盖板固定、检具的可调定位销锁紧这类场景，用这款螺栓比普通螺栓操作方便很多。

　　实际选型应用的时候，要注意滚花段的长度和需要握持的长度匹配，如果是需要经常用手拧动调整的工位，滚花段长度要保证至少能容纳两根手指的握持宽度，不要选滚花段过短的规格，否则防滑效果会打折扣；如果是只需要预拧的时候辅助带几扣，后续主要靠扳手锁紧的场景，滚花段不需要太长，短段的滚花就能满足使用需求，还能进一步降低加工成本。另外滚花段的位置要注意避开被连接件的接触面，不要让滚花段压在被连接件的表面，否则滚花的纹路会压伤工件表面，尤其是表面质量要求高的有色金属件、喷塑件、钣金件，安装的时候要保证螺纹段穿过被连接件，滚花段和六角头一起留在外侧操作区域，避免损伤工件外观。
