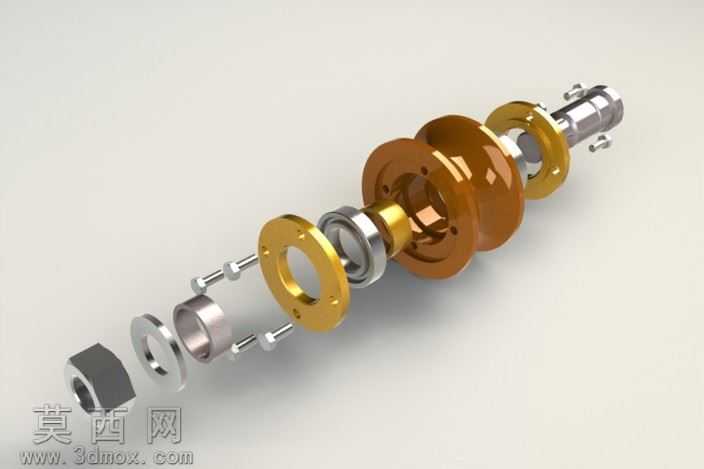

轮轴组件爆炸视图结构设计作品

本作品为轮轴类传动装配组件的三维设计成果，采用SolidWorks完成全参数化建模，通过爆炸视图的呈现形式清晰拆解各组成零件的装配关系与配合逻辑。建模阶段严格遵循机械设计公差规范，对每一个零件的尺寸参数进行精准约束：从端部的锁紧螺母、定位隔套，到中部的深沟球轴承、金色镀层法兰盘，再到核心的棕褐色轮体与末端输出轴，所有零件均采用自底向上的装配建模思路，先完成单个零件的特征建模，通过拉伸、旋转、切除、倒角等基础特征构建零件基体，再添加同轴度、端面跳动等形位公差约束，确保装配后各零件的配合精度符合实际机械传动的运行要求。渲染阶段针对不同零件的材质特性进行了精细化的材质参数调整：金属轴类零件采用抛光不锈钢材质，调整反射率与粗糙度参数模拟金属表面的冷冽光泽；法兰盘与隔套类零件采用黄铜与镀锌钢材质，区分不同金属的色彩差异与表面质感；核心轮体采用半透明棕褐色工程塑料材质，添加轻微的折射效果模拟非金属材料的视觉特性；锁紧螺母采用发黑处理的碳钢材质，还原工业五金件的真实表面状态。整体装配结构设计围绕同轴传动的功能需求展开，各零件依次通过轴肩定位、螺栓锁紧、轴承过渡配合实现轴向与径向的固定，爆炸视图的拆分距离经过合理排布，既能够清晰展示每一个零件的独立形态，又能直观体现零件之间的装配顺序与配合位置，让观看者可以快速理解该轮轴组件的装配逻辑与工作原理，可用于机械结构教学、装配工艺演示以及同类型传动组件的设计参考。
