垂直交错啮合十字轴斜齿轮传动结构

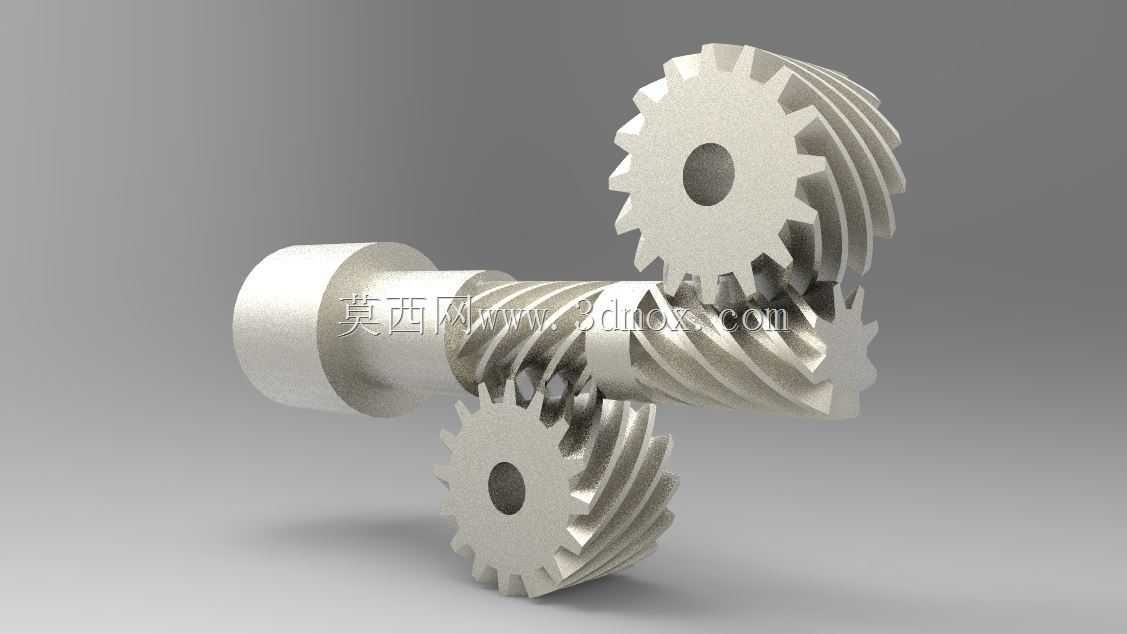

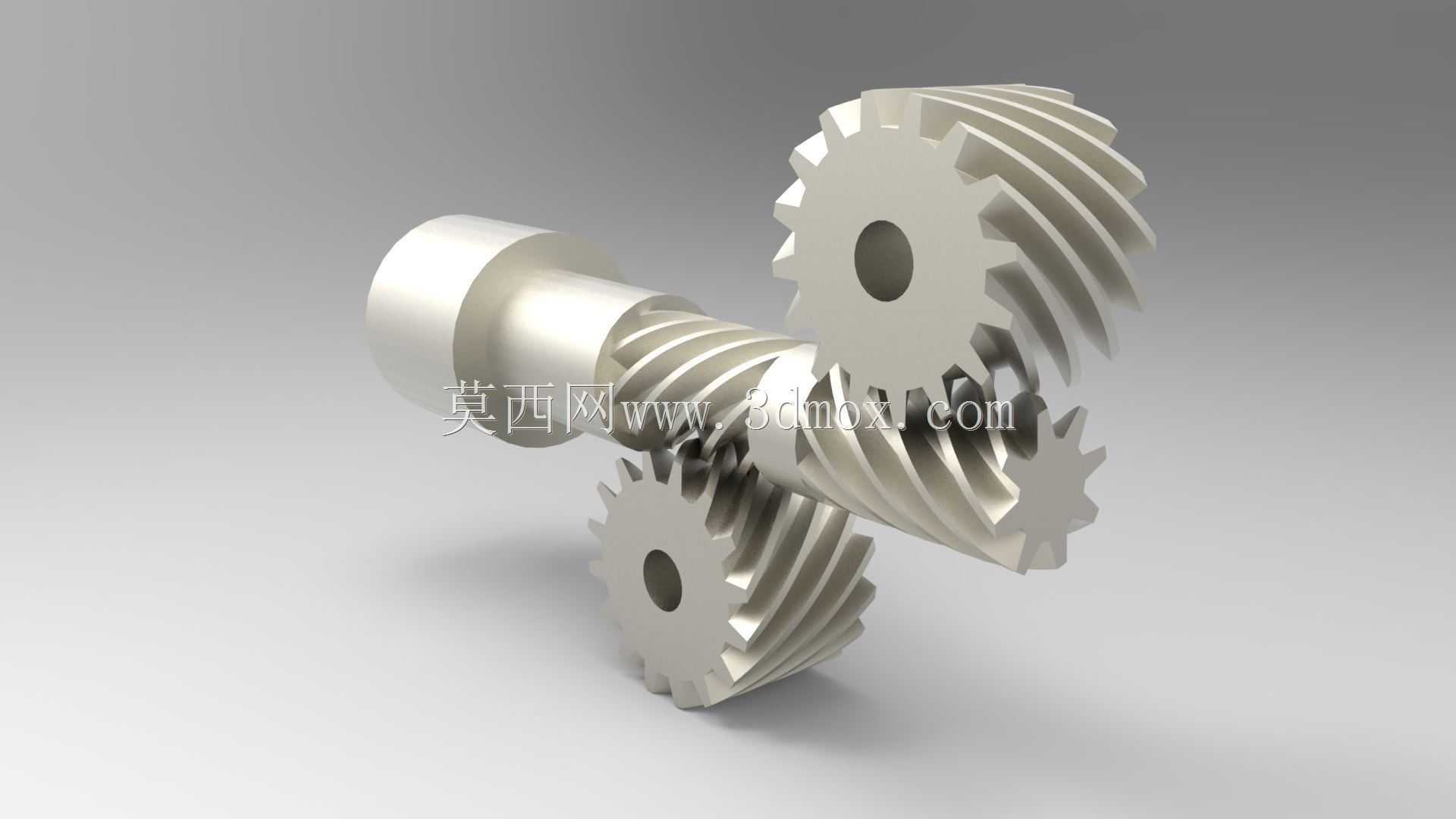

　　这套十字轴斜齿轮传动结构，核心解决的是空间垂直交错轴系之间的动力回转传递需求，在轻工包装机械的分料机构、小型输送线的转角换向单元、精密检测设备的工位转台驱动、纺织机械的导纱辊传动等场景中都有广泛适配空间。区别于常规直齿锥齿轮需要严格共顶点安装的约束，这套双交叉斜齿轮与主齿轮的啮合形式，允许轴系在垂直交错的布局下保留一定的安装公差余量，对装配工位的加工精度要求更友好，同时斜齿的渐进啮合特性，能大幅降低传动过程中的齿间冲击，在中低速、轻载的连续回转工况下，运行噪音比同模数直齿锥齿轮低15%左右，传动平稳性优势明显。从设计逻辑上看，主齿轮采用轴齿一体的结构形式，省去了齿轮与传动轴之间的键连接、过盈配合等装配环节，既减少了装配累计误差，

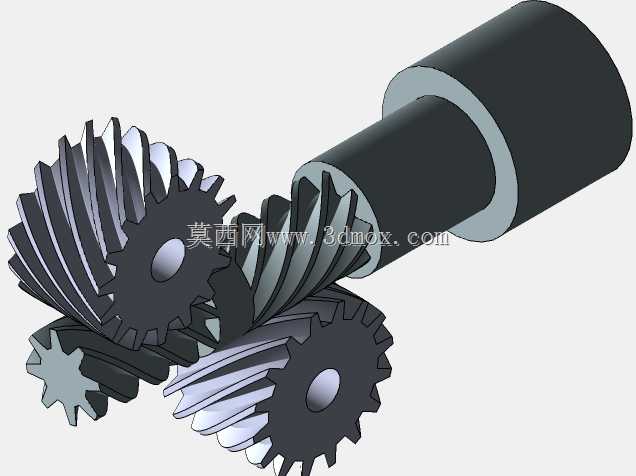

　　也提升了传动链的整体刚性，避免了键连接带来的回程间隙问题，适合对传动精度有一定要求的间歇回转工位使用。两个从动斜齿轮呈90度垂直布局分布在主齿轮的两侧，可同时向两个垂直方向输出回转动力，单输入双输出的结构能大幅简化设备内部的传动链路，减少单独设置驱动单元带来的成本占用与空间浪费。齿形参数设计上，采用了常用的法向模数系列，齿向螺旋角经过匹配计算，确保交错轴啮合时的齿面接触迹线覆盖足够的啮合宽度，避免局部应力集中导致的齿面过早磨损，齿顶圆、齿根圆的过渡圆角做了优化处理，减少热处理环节的应力集中风险，提升零件的疲劳寿命。安装边界方面，主齿轮的轴段预留了标准的轴承安装位，可直接适配常用的深沟球轴承规格，轴端可根据实际需求加装联轴器、

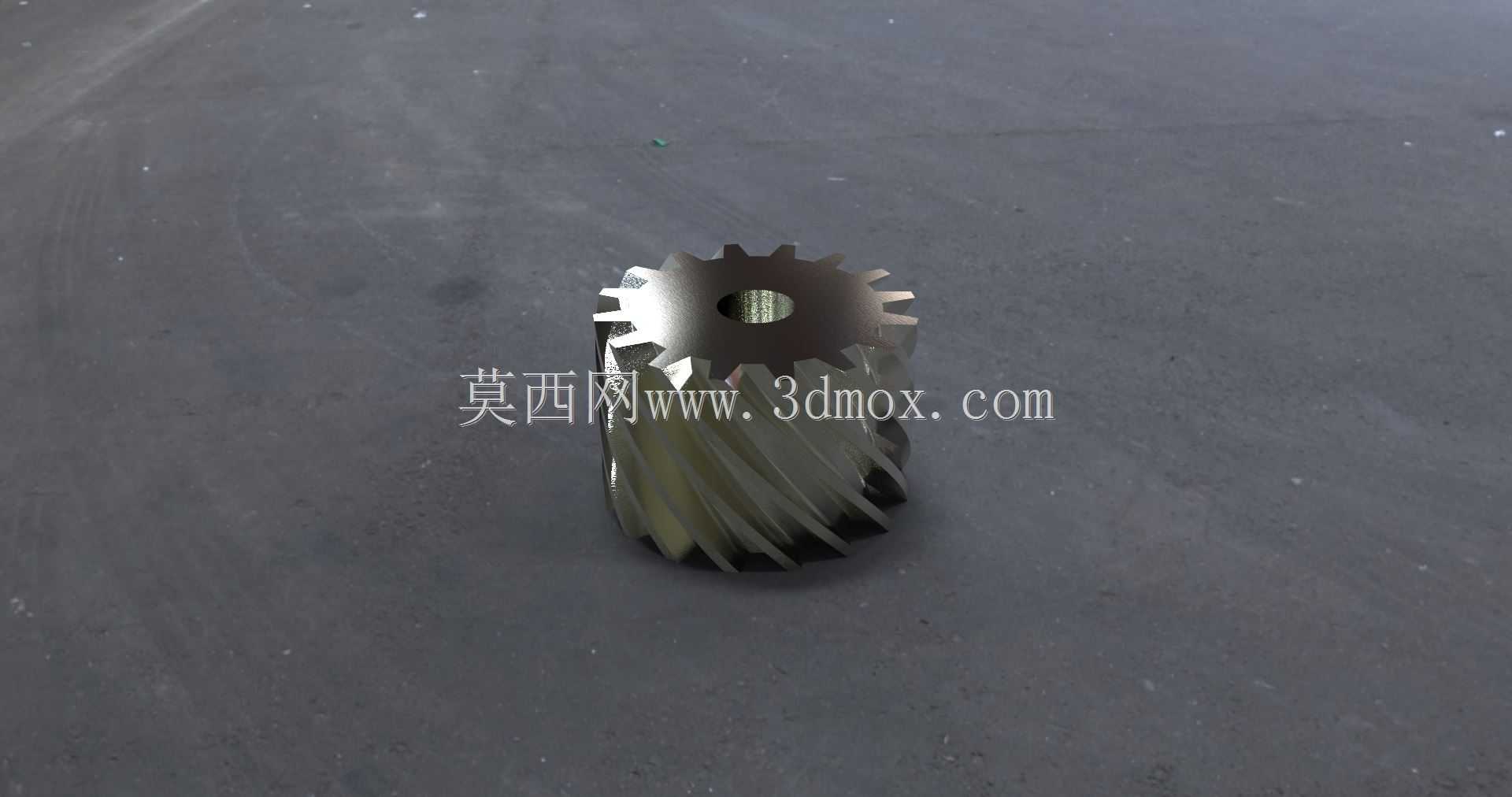

　　同步带轮等动力输入连接件，两个从动齿轮的中心孔采用基孔制公差设计，可与对应输出轴采用过渡配合加紧定螺钉的固定方式，安装时不需要复杂的专用工装，只需保证两个交错轴的中心距误差控制在允许范围内，即可实现顺畅啮合，不需要反复调整垫片来补偿安装距偏差。实际使用过程中，这套传动结构的润滑维护也较为便捷，采用脂润滑即可满足长期运行需求，不需要设计复杂的油池润滑结构，能进一步压缩设备的整体结构尺寸，在空间受限的小型自动化设备内部布局时，这种紧凑的垂直交错传动形式比蜗轮蜗杆结构的传动效率更高，比锥齿轮结构的安装容错性更好，能适配更多非标准设备的定制化传动需求。建模过程中对齿面的啮合间隙做了合理预留，既保证传动过程中不会出现卡滞，也将回程间隙控制在较小范围内，满足多数普通工业场景的传动精度要求，零件的所有加工面都标注了合理的公差等级，可直接用于常规的滚齿、插齿加工工艺，不需要额外的特殊加工工序，加工成本可控，适合批量配套使用。
